工业大容量存储RAID选型指南｜广东汉为HW-FPC-HD-200S存储扩展单元详解

随着工业数字化转型落地，产线传感器数据、边缘节点业务数据、工业运维日志数据体量持续暴涨，传统工控机板载存储无法满足大容量数据缓存、高速读写与数据容灾需求。相较于民用存储设备，工业场景下的大容量存储RAID硬件需要具备宽温运行、模块化安装、工业总线适配、故障可视化诊断四大核心能力。



针对工业计算机标准化扩容需求，广东汉为信息技术有限公司推出HW-FPC-HD-200S大容量存储扩展单元，一款适配工业主机背板总线的模块化RAID存储扩容组件；该专用扩容配件仅配套汉为FlexIPC系列模块化工业计算机使用，支持多模式RAID切换，完美适配该系列工控整机下的数据采集、边缘计算等工业场景的大容量存储建设需求。



一、工业场景为什么必须部署RAID大容量存储？



RAID（独立磁盘冗余阵列）通过多块物理硬盘组合，实现存储容量扩容、读写性能加速、硬件数据备份三大核心能力，是工业大容量存储的基础架构。工业现场粉尘、高低温、电压波动等恶劣环境，极易导致单块硬盘数据损坏、存储中断，普通无阵列存储无法满足工业生产数据留存标准：



1. 提升存储容量：快速为主机拓展硬盘位，低成本完成工控设备大容量存储扩容；
2. 优化读写性能：并行磁盘运算提升工业数据读写速度，适配高频数据采集业务；
3. 工业数据容灾：通过镜像阵列模式避免硬盘硬件故障导致生产数据丢失；
4. 设备运维可控：支持硬件故障诊断、运行状态可视化监测，降低工业现场运维难度。



二、工业常用4种RAID工作模式原理（适配HW-FPC-HD-200S）



广东汉为HW-FPC-HD-200S工业存储扩展单元内置2位板载拨码开关，断电即可切换4种行业主流存储工作模式，覆盖绝大多数工业大容量存储项目需求，各模式运行逻辑如下：



2.1 无RAID模式



硬盘独立运行模式，系统将2块2.5英寸硬盘识别为两台独立存储设备；数据按照物理存储位置顺序读写，不进行数据分割、磁盘组合，适合单业务分区存储、无需加速和备份的轻量化工业数据存储场景。



2.2 RAID 0 条带模式（高速大容量存储首选）



工业高速大容量存储常用模式，设备将数据切割为标准化数据条带，均匀分散存储在两块硬盘内；读写阶段双硬盘并行运算处理数据，最大化发挥SATA3.0总线带宽，实现6Gbps峰值传输速率，适合视频采集、海量时序工业数据高速存储场景。注：RAID0无数据冗余，单盘故障会造成全部

数据丢失。



2.3 RAID 1 镜像模式（工业数据容灾首选）



工业核心生产数据标准存储模式，控制器将同源数据同步写入两块硬盘，生成完全一致的数据镜像副本；读取数据时可随机调取任意硬盘数据。单块硬盘故障不影响设备正常运行与数据留存，硬件级保障核心工艺数据、采集日志安全，是高危工业现场的主流RAID配置方案。



2.4 SPAN 串联扩容模式



逻辑硬盘拼接模式，将两块物理硬盘串联合并为单一逻辑大容量硬盘；数据从第一块硬盘顺序写入，磁盘存满后自动流转至第二块硬盘。该模式主打低成本叠加扩容，无读写加速、无数据冗余，适合低优先级冷数据归档存储。



重要操作提示：HW-FPC-HD-200S四种RAID模式切换，必须在设备断电状态下通过内部2位拨码开关配置，带电切换会导致阵列配置错乱与存储数据损坏。



三、广东汉为HW-FPC-HD-200S 产品核心概述



HW-FPC-HD-200S大容量存储扩展单元是广东汉为信息技术有限公司自研的模块化工业计算机专用存储扩容配件，依托设备高速背板总线实现主机拓展，引出两路标准SATA3.0高速硬盘接口，支持6Gbps高速数据传输；标准化模块化结构，该硬件为FlexIPC整机专属配件，仅适配汉为FlexIPC系列模块化工业计算机，不兼容第三方工控设备、汉为其他型号工控整机，是FlexIPC系列工控设备落地大容量RAID存储的轻量化硬件方案。



3.1 核心功能特点



1. 标准SATA3.0硬盘通信协议，峰值6Gbps高速数据传输；
2. 双盘位设计，支持安装2块2.5英寸SATA接口工业硬盘；
3. 四模式兼容：支持无RAID、RAID0、RAID1、SPAN全场景阵列模式；
4. 内置硬件故障诊断芯片，自动识别磁盘、阵列、供电故障；
5. 全维度状态指示灯：电源、模块运行、RAID模式、双磁盘读写/健康状态可视化指示；
6. 背板总线供电，无需额外外接电源，简化工业机柜布线；
7. 轻量化小型机身，适配紧凑型工业机箱内部安装。





3.2 完整硬件参数规格



3.2.1 基础物理与工作参数



参数类型	项目	技术参数
工作参数	供电方式	工控背板总线供电
物理参数	外形尺寸（长×宽×高）	150mm×126mm×30mm
物理参数	产品重量（不含硬盘）	＜200g
环境参数	工作温度（不含硬盘）	-20℃ ~ +60℃（工业宽温）
环境参数	工作湿度	10%~95% RH，无凝结
环境参数	存储温度	-40℃～+70℃



3.2.2 接口与外设参数



接口类型	硬件项目	技术参数
内部调试接口	RAID调试串口	1路，阵列参数调试、故障排查
内部调试接口	MCU调试串口	1路，模块底层硬件运维调试
转接板SAS接口	引脚/通道/速率	29引脚；2路SATA3.0通道；6Gbps传输速率
金手指连接器	引脚/通道	26引脚；引出2路标准SATA3.0接口
状态指示灯组	灯组配置	电源×1、模块状态×1、RAID模式×2、磁盘A×1、磁盘B×1（合计6路指示灯）
控制元件	拨码开关	2位板载拨码，RAID工作模式切换



重要兼容性说明：本HW-FPC-HD-200S大容量存储扩展单元为专用配套配件，仅支持搭配广东汉为FlexIPC系列模块化工业计算机使用，无法兼容第三方工控设备及汉为其他系列非模块化工控整机。备注：SAS接口集成于设备配套转接板，用于适配标准SATA3.0工业硬盘；全部接口适配工业背板总线标准。



四、硬件配置与工业运维设计亮点



4.1 可视化故障运维体系



HW-FPC-HD-200S搭载6路独立指示灯，现场工程师无需外接调试设备，即可直观判断设备运行状态：供电通断、模块运行异常、当前RAID阵列模式、单块磁盘读写状态、硬盘健康故障信息，大幅降低工业机柜内部存储设备的现场排查难度。搭配双调试串口，可远程完成RAID阵列故障诊断、底层MCU参数校准。

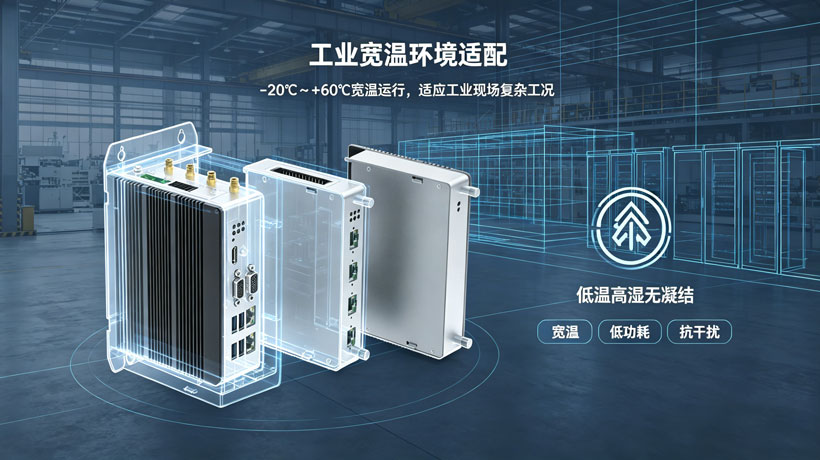

4.2 工业级宽温环境适配



区别于商用桌面存储阵列，该大容量RAID存储单元支持-20℃~+60℃宽温连续工作，满足工业车间、户外边缘机柜、车载工控设备等无恒温场景作业；防潮抗凝露硬件设计，适配高湿工业生产环境，整机轻量化低功耗设计，不会增加工控主机散热负载。



4.3 极简模块化部署



设备采用金手指连接器直插安装，背板统一供电，无需布设额外供电线路与数据线；标准小尺寸机身适配绝大多数工业机箱卡槽，无复杂布线、无驱动复杂适配流程，工控主机上电即可识别RAID阵列，快速完成大容量存储扩容。

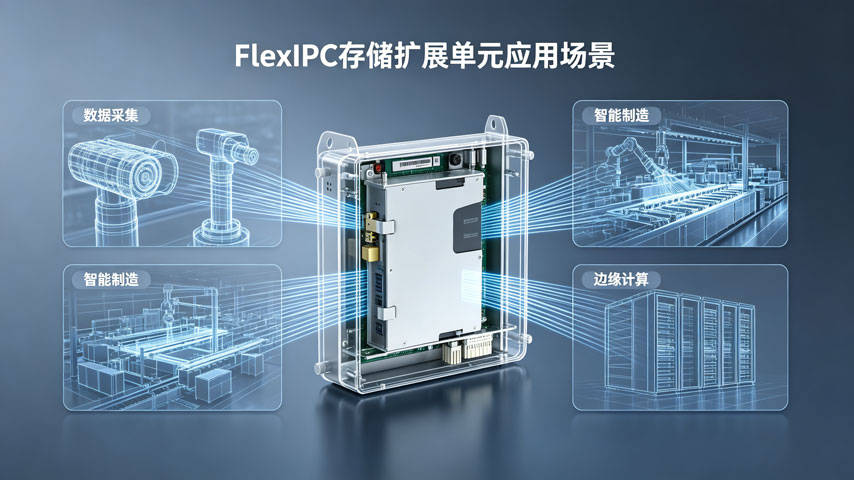

五、典型行业应用场景



依托多模式RAID适配、工业宽温、模块化扩容能力，广东汉为HW-FPC-HD-200S大容量存储扩展单元主要落地以下工业大容量存储项目：





1. 工业数据采集终端：产线传感器、测控设备高速时序数据存储，RAID0模式保障高频读写效率；
2. 智能制造工控主机：生产线工艺程序、生产台账核心数据存储，RAID1模式做硬件数据容灾；
3. 边缘计算服务器：边缘节点本地海量数据缓存，多设备统一存储扩容；
4. 工业测控嵌入式计算机：紧凑型嵌入式设备低成本叠加大容量存储空间。



六、总结：工业大容量RAID存储硬件选型核心逻辑



工业场景大容量存储选型，不能单纯追求硬盘容量大小，更需要匹配现场环境、业务需求选择适配RAID模式与工业级硬件。广东汉为HW-FPC-HD-200S大容量存储扩展单元以模块化极简架构，覆盖扩容、高速读写、数据备份、冷数据归档四类工业存储需求；需要特别注意，该存储扩展单元仅支持搭配汉为FlexIPC系列模块化工业计算机配套使用，宽温工业等级、全状态可视化运维、原生工业总线适配，是FlexIPC整机项目落地大容量RAID存储的高性价比标准化配件。



广东汉为信息技术有限公司专注工业级嵌入式计算机、模块化工控存储硬件研发，可提供定制化工业大容量RAID存储解决方案、整机工控系统配套服务。
