工控机扩展方式怎么选？PCIe扩展卡与COMe、MXM模块对比指南

为什么工控机需要扩展？



工业现场的计算需求并非一成不变。一台标准配置的工控机在交付后，往往会因为项目变更、功能升级或新增传感器而面临接口不足、算力不够、或需要接入特定工业协议的情况。此时就需要通过扩展手段来满足需求，而非更换整机。



工控机的扩展方式主要有三种：PCIe/PCI 扩展卡、COMe 模块、MXM 显卡模块。三种方式各有适用场景，选错了不仅浪费成本，还可能导致设备无法正常使用。本篇围绕这三种扩展方式的原理、优劣势与选型要点，帮助工程师在实际项目中做出更合理的判断。



三种扩展方式的核心区别



三种扩展方式在物理形态、适用场景和国产化兼容性上存在明显差异，选型前建议先了解对比要点：



对比维度	PCIe/PCI 扩展卡	COMe 模块	MXM 显卡模块
主要用途	功能卡扩展（视觉、采集、通讯）	主板核心升级（换CPU/内存）	GPU算力扩展
典型场景	机器视觉、数据采集、运动控制	国产化平台切换、算力升级	AI推理、边缘计算
更换难度	现场可换，无需拆整机	需拆整机，更换整块模块	需拆整机，更换整块模块
国产化工控机兼容	良好（标准插槽）	依赖模块厂商飞腾/瑞芯微支持	需确认驱动与平台匹配
成本区间	数百至数千元（视功能卡而定）	数千元至万元（含模块+底板）	数千元至数万元（视GPU规格）
功耗限制	插槽供电上限决定，常见≤75W	模块功耗由底板设计决定	高功耗，需强散热设计



PCIe/PCI 扩展卡：最灵活的即插即用方案



PCIe 扩展卡是目前工控机扩展中应用最广的方式。工控机主板上预留 PCIe x1、x4、x8 或 x16 插槽，用户只需将对应的功能卡插入槽位、固定螺丝、装上驱动即可使用，无需改动整机结构。

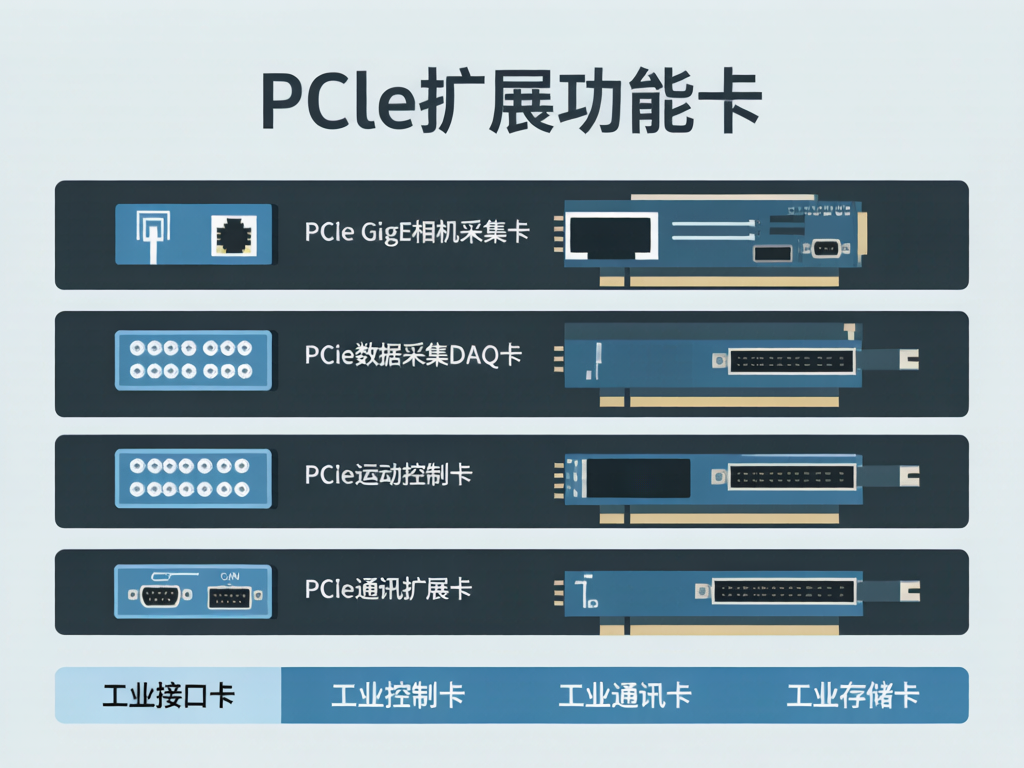

常见 PCIe 扩展卡类型



• 机器视觉卡：工业相机 GigE Vision、Camera Link、CoaXPress 接口卡，需要稳定的万兆网或高速图像总线。
• 数据采集卡：DAQ 卡支持模拟量输入（AI）、数字量输入输出（DI/DO），用于传感器数据采集和PLC联动。
• 运动控制卡：支持多轴脉冲输出或 EtherCAT 总线，用于运动控制器与伺服驱动的实时通讯。
• 通讯扩展卡：增加 CAN、RS-485、串口、或工业以太网端口，解决主板自带接口不足的问题。
• GPU 卡：在标准 PCIe x16 插槽上安装消费级或工业级显卡（如 NVIDIA RTX 系列），用于 AI 推理加速。





选 PCIe 扩展卡要注意什么？



首先要确认工控机主板的 PCIe 插槽数量与规格。部分紧凑型无风扇工控机仅有 1-2 个插槽，且可能为 PCIe x1 或 x4，插入 x16 显卡卡时需要使用转接架或降速使用。其次要看功耗：PCIe 插槽供电能力有限，高功耗 GPU 卡（如功耗超过 75W）需要外接辅助供电，否则无法正常运行。此外，工控机使用环境往往有振动，扩展卡固定螺丝务必拧紧，卡槽金手指接触不良是现场常见故障原因之一。



COMe 模块：主板级的模块化升级



COMe（Computer-on-Module）是一种将 CPU、内存、南桥等核心部件集成在小型模块上、通过引脚连接器插到载板的设计标准。更换 COMe 模块等同于更换整块工业主板，但无需重新布线设计载板。



在国产化工控机领域，COMe 模式是实现飞腾平台快速切换的主流方式。例如汉为信息的 HW-COMe-FT2000 模块搭配标准载板，即可在不改变整机结构的情况下，将整机的 CPU 平台从飞腾 D2000 升级到 D3000 系列。这种升级方式对设备厂商的研发周期和库存管理都有显著价值。



选 COMe 模块要看哪些指标？



• 模块尺寸：COMe 有 COM Express Type 2/6/10 等多种规格，需与载板接口完全匹配。
• 散热方式：模块的 TDP 决定了载板需要被动散热片还是主动风扇。
• 国产化兼容性：确认模块上的 CPU、内存、固件均支持银河麒麟、统信 UOS 等国产操作系统。
• 引脚定义：Type 6 与 Type 10 的引脚定义不同，采购前务必核对载板接口。



MXM 显卡模块：工业级 GPU 算力的标准接口



MXM（Mobile PCI Express Module）是一种专为移动和高密度应用设计的显卡模块标准。相比直接使用 PCIe 显卡，MXM 模块体积更小、功耗更低、发热更集中，适合对尺寸和散热有严格要求的工业场景。



在工控一体机上，MXM 模块可以在不占用标准 PCIe 插槽的情况下，为设备提供图形渲染或 AI 推理能力。国产 MXM 模块目前多基于 NVIDIA MXM 接口的工业级 GPU 打造，与飞腾平台的驱动适配是选型时需要重点确认的环节。



MXM 模块适合哪些场景？



• 工业可视化终端：需要高清显示输出且对图形性能有一定要求的人机界面（HMI）。
• 边缘 AI 推理：内置 NPU 的 MXM 模块可在工控机上直接运行视觉推理模型。
• 多屏拼接显示：轨道交通或安防监控场景，需要同时驱动多个高分辨率显示屏。



三种扩展方式的选型决策



选扩展方式的核心逻辑是：先明确需要扩展什么，再看哪种方式的成本、周期和维护便利性最优。



• 如果项目需要在现场临时增加相机、采集卡或通讯端口，PCIe 扩展卡是首选。标准接口、现货充足、现场可换。
• 如果设备厂商需要统一整机结构但要支持多代 CPU 平台迭代，COMe 模块能显著降低研发和换版成本。
• 如果工控机需要在紧凑空间内获得图形或 AI 算力，且对尺寸和散热有严格要求，MXM 模块是更合适的方案。



需要提醒的是，三种扩展方式并非互斥。例如一台工控机可以通过 COMe 模块获得飞腾平台，再通过 PCIe 插槽扩展视觉采集卡和 GPU 卡，实现多层次的功能组合。关键是整机散热设计和供电能力能否支撑所有扩展同时运行。



FAQ：常见问题



工控机扩展卡和普通电脑扩展卡有什么区别？



工业扩展卡通常经过宽温、振动和 EMC 设计认证，工作温度范围常见为 -40°C 至 85°C，且板卡布局和元件选型针对工业环境优化。普通消费级扩展卡在工业现场长期使用时，故障率会明显高于工业级产品。



一台工控机最多能插几张 PCIe 扩展卡？



取决于主板物理插槽数量和整机功耗预算。紧凑型无风扇工控机通常提供 1-2 个插槽，4U 机架式工控机可扩展至 4-6 个插槽。需要同时插多张高功耗卡时，要核算整机电源输出功率和散热能力。



COMe 模块可以自己更换吗？



可以，但不建议非专业人员操作。COMe 模块通过连接器插到载板上，有方向性，插反或倾斜会损坏引脚。更换时需要断电并释放静电，模块安装后建议重新涂抹导热硅脂并固定散热器。



国产化工控机用 MXM 模块要注意驱动支持吗？



是的。MXM 模块的 GPU 驱动与操作系统和 CPU 平台都有绑定关系。购买前建议向工控机厂家确认该 MXM 模块是否已在目标操作系统（银河麒麟/统信 UOS）下完成驱动适配测试。



扩展卡的稳定性如何验证？



常规做法是在交付前进行 72 小时以上满载烤机测试，同时运行压力测试软件和实际业务程序。工业现场安装后，建议定期检查扩展卡固定螺丝是否松动、散热片是否积尘，这些细节直接影响长期稳定性。



总结与选型建议



工控机的扩展方式选对了，可以大幅延长设备生命周期、降低整体拥有成本；选错了则可能带来现场返修、维护困难等问题。采购和选型时，建议从"需要扩展什么功能"出发，结合现场安装空间、供电条件、散热能力和国产化系统兼容性四个维度综合评估。



如需根据具体接口需求、系统环境和扩展数量获取针对性的选型建议，欢迎联系汉为信息技术支持团队，我们将结合项目实际工况提供产品组合方案。
