工控机安装空间怎么选？窄体与标准体的尺寸对比及场景适配指南

为什么安装空间是工控机选型的第一关



选工控机，很多人先看 CPU 频率或内存大小，却忽略了最基础也最关键的问题：机器最终装得进去吗？工业现场留给控制柜或设备内部的空间往往只有十几厘米进深，窄体和标准体之间差的几厘米，就可能导致整台设备无法合盖。提前确认安装尺寸，能省下后期改柜体、重新布线甚至退货的时间和成本。



本文聚焦嵌入式工控机安装形态中两种最常见的尺寸路线——窄体紧凑型与标准体型，从尺寸差异、散热能力、扩展性和典型场景四个维度做横向对比，帮助采购人员和项目工程师在规格表之外，建立对"空间适配"这件事的判断框架。

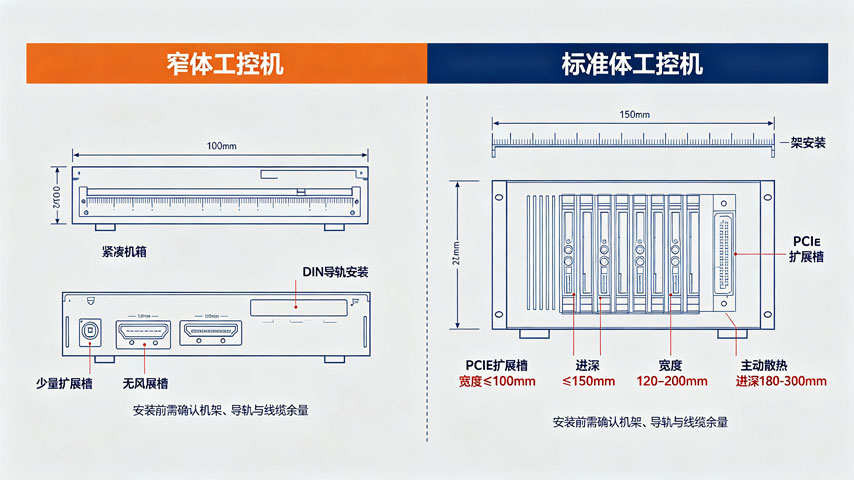

窄体与标准体：尺寸到底差在哪里



行业里习惯按机箱宽度或进深来区分窄体和标准体，但这两个概念没有严格的行业标准，不同厂家的命名逻辑也不统一。更实用的方式是直接看三个关键尺寸：





对比维度	窄体紧凑型	标准体型	备注
机箱宽度（参考）	≤100mm	120~200mm	部分 1U/2U 上架式更窄
进深（参考）	≤150mm	180~300mm	决定能否放进控制柜导轨
安装方式	导轨式/壁挂式为主	上架式/壁挂式均常见	安装方式影响可用空间
PCIe 扩展槽	通常 0~1 个	2~4 个	扩展能力差距明显
散热方式	被动散热（无风扇）为主	主动散热或有风扇均可	影响整机厚度和内部风道



以汉为信息的 HW-FPC-CU-D3KM-P 为例，这款紧凑型嵌入式工控机宽度控制在 100mm 以内、进深约 140mm，可直接挂装在标准 DIN 导轨上，非常适合空间紧张的设备内部集成。而标准体机型如常规上架式工控机，深度普遍在 220mm 以上，但提供了更多的 PCI/PCIe 槽位用于插卡扩展。



散热设计决定你能选哪种形态



散热是影响尺寸选择的物理约束。窄体机型普遍采用被动散热方案，利用金属机箱外壳作为大面积散热器，热量通过导热垫或热管传导至整个机身。这意味着：



• CPU 功耗通常控制在 15W~35W 以内；
• 不适合长时间跑高负载视觉推理或 GPU 计算任务；
• 在粉尘较多的车间环境里，无风扇设计反而是优势。



标准体机型空间充裕，既可以做成无风扇被动散热（用大面积鳍片），也可以采用有风扇主动散热，散热效率更高，能够支撑功耗更高的处理器。对于需要插独立显卡做工业视觉检测、或者运行边缘 AI 推理的工控机，标准体几乎是唯一合理的选择。



选型建议：先确认 CPU 平台和估算功耗，再反推需要的散热方案，最后根据散热方案的可选形态来确定机箱尺寸。

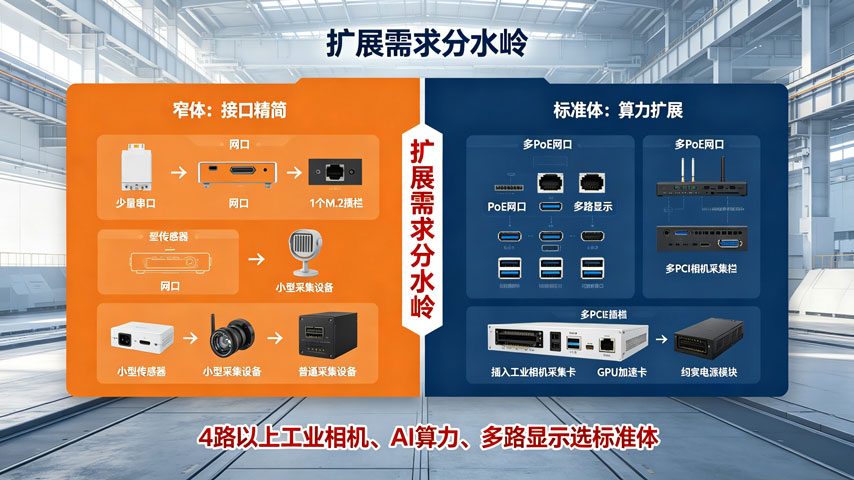

扩展性：接口数量和扩展槽是分水岭





窄体机型受内部空间限制，I/O 接口数量通常比标准体少 20%~40%，扩展槽大多只有 1 个 Mini-PCIe 或 M.2 插槽。如果你的项目只需要 2~4 个串口、2~4 个网口、8~12 个 USB 口，加上一个 CAN 总线接口，窄体完全够用。

但如果涉及以下需求，窄体的扩展性就会成为瓶颈：



• 需要同时接入 4 台以上工业相机（PoE 接口）；
• 需要插 GPU 加速卡或 FPGA 采集卡；
• 需要多路独立显示输出（VGA+HDMI+DP）；
• 需要冗余电源模块内置。



这些场景建议直接看标准体或模块化工控机产品线，扩展槽的数量和主板布线空间决定了系统的上限。



四类典型场景的选型对照



场景一：空间极度受限的设备集成



点胶机、小型分拣设备、自动化产线上的嵌入式控制单元，这类场景留给工控机的空间通常只有巴掌大小，且设备已经定型无法改造。窄体导轨式或壁挂式工控机是唯一选择。选型时重点关注：进深是否满足现有安装位、供电方式是 24V DC 还是 220V AC、是否支持宽温（-20℃~60℃）以应对设备发热。



场景二：控制柜空间尚可但有扩展需求



中型 PLC 控制柜加 SCADA 工控机，或 AGV 车载控制单元，柜内有 180mm 左右的深度余量。这个区间是窄体和标准体的交叉地带，可以选宽体窄机（类似 140mm 宽、200mm 深的上架式），也可以选紧凑型标准体。核心判断依据是未来 2~3 年是否可能加模块：如果只是接传感器和执行器，选窄体；如果可能要加视觉卡、通讯卡，选标准体。



场景三：工业平板电脑安装



工业平板电脑和工业触摸屏一体机因为屏幕本身就是固定尺寸，安装空间往往受限于前面板开孔大小，选型时重点看前面板尺寸（常见 10~21 寸）和开孔要求，是否需要前面板 IP65 防护。屏幕尺寸和安装方式（嵌入式还是壁挂式）对机器整体深度影响不大，但嵌入式安装时要额外确认防水密封圈的空间。



场景四：国产化信创背景下的空间约束



在国产化替代项目中，飞腾 D2000、E2000 等国产芯片的工控机产品往往在尺寸规格上对标 Intel 同档次机型，但板卡布局可能因为国产元器件替代有所差异。选型时建议直接拿样机做安装测试，尤其是信创工控机在搭配国产化操作系统（麒麟、统信）时，有时需要额外的散热片高度，选型时的尺寸余量要留足 10mm 以上。



选型判断清单：下单前核对这五项



1. 现场测量安装位尺寸：宽、深、高各留多少余量？机器周边是否有干涉件（线缆、气管、其他设备）？
2. 确认供电方式：24V DC 还是 220V AC？是否需要冗余电源模块？
3. 估算热量和散热需求：CPU 功耗多少瓦？是否需要持续高负载运行？环境温度上限是多少？
4. 梳理接口和扩展需求：当前需要多少串口/网口/USB？未来 1~2 年是否计划加模块？
5. 验证操作系统兼容性：Windows IoT、Linux 还是国产操作系统？驱动是否完整？



FAQ：工控机安装空间常见问题



工控机安装空间不够怎么办？



优先考虑窄体或嵌入式紧凑型工控机。如果所有市售机型都无法满足尺寸，建议定制无外壳的 COMe 模块方案，或与工控机厂家沟通半定制项目（调整散热器高度或去除侧面板）。



无风扇工控机散热够用吗？



在 CPU 功耗 ≤35W、环境温度 ≤45℃、非封闭柜体的条件下，无风扇被动散热方案足够应对大多数工业监控和数据采集场景。如果是持续满载的视觉检测或 AI 推理任务，被动散热无法满足，需要选择有风扇或水冷的标准体机型。



国产工控机和进口品牌尺寸差异大吗？



主流国产工控机厂家（如汉为信息）的产品尺寸已经高度对标国际品牌。部分信创工控机因为板卡布局原因，可能在高度上略有差异，选型时建议索取 DXF 安装图纸做 CAD 模拟。



工业平板电脑安装要注意什么？



嵌入式安装时，防水密封圈和固定螺丝的布局是关键；壁挂式安装时，要确认墙面或支架的承重能力。此外，触摸屏一体机的屏幕朝向要考虑现场操作人员的视角和光线条件。



工控机选窄体还是标准体，价格差距有多大？



同一配置下，窄体机型通常比标准体便宜 10%~20%，主要差异在机箱材料（窄体用更薄的钣金）和散热方案成本上。但如果因为选错尺寸导致返工或改柜体，成本会远超这点价差。建议以尺寸适配为第一优先级。



总结



工控机的安装空间选型，本质上是在物理约束（尺寸、散热）和功能需求（接口、扩展、算力）之间找平衡。窄体紧凑型适合空间受限、负载适中的设备集成场景；标准体型适合需要强算力、高扩展的工业视觉和边缘 AI 场景。在项目初期就做好现场尺寸测量和功能规划，能有效避免后期选型反复，把时间和成本花在真正需要优化的地方。



如果您有具体的设备安装尺寸限制或接口需求，欢迎提供现场条件，由技术人员协助匹配更合适的机型规格。
