一文读懂GPIO：从原理到工控机场景的实际应用

在嵌入式系统、工业控制、智能硬件等领域，有一个看似不起眼却至关重要的“通用接口”——GPIO（通用输入输出，General Purpose Input/Output）。它就像硬件设备的“多功能手脚”，能灵活适配不同的外部设备，实现数据的输入与输出控制。对于电子爱好者、工程师、工控机开发者或是需要定制化硬件方案的用户来说，理解GPIO的作用与应用，能极大拓展硬件的使用边界。今天，我们就从基础原理出发，聊聊GPIO的那些事，同时介绍一款自带实用GPIO功能、适配工控场景的主板——FT-208X-mATX-A0-I。

一、GPIO是什么？通俗理解“通用输入输出”

简单来说，GPIO是芯片或主板上预留的通用引脚，这些引脚没有固定的功能定义，用户可以通过软件编程，自由设定它们是“输入”还是“输出”状态，进而实现与外部设备的交互。

举个通俗的例子：如果把主板或工控机核心板比作一个“智能大脑”，那么GPIO引脚就像是大脑伸出的“感知神经”和“控制触角”。当设置为输入状态时，它能感知外部信号——比如检测按键是否按下、传感器是否检测到物体；当设置为输出状态时，它能发出控制信号——比如驱动LED灯亮灭、控制继电器开关、驱动小型电机运转。

与USB、HDMI等专用接口不同，GPIO的核心优势在于“通用性”和“灵活性”。专用接口的功能是固定的，而GPIO可以根据需求自定义功能，几乎能适配所有需要简单电信号交互的外部设备，这也是
它在嵌入式开发、工控机应用、工业控制等场景中不可或缺的原因。

二、GPIO的核心工作原理：简单却强大的电信号交互

GPIO的工作本质是对“高低电平”的处理，这也是数字电路的基础逻辑。我们可以把高电平理解为“1”，低电平理解为“0”，通过这两种状态的组合与变化，实现数据的传输和控制。

1. 输出模式：当GPIO设置为输出时，主板或工控机核心板会通过引脚主动输出高电平或低电平。比如常见的3.3V电平标准中，输出3.3V代表“1”，输出0V代表“0”。通过软件控制电平的高低变化，就能向外部设备传递控制指令——比如持续输出高低电平的交替信号，就能驱动LED灯闪烁。

2. 输入模式：当GPIO设置为输入时，引脚不会主动输出信号，而是被动检测外部设备的电平变化。比如连接一个按键，当按键未按下时，引脚检测到高电平（1）；当按键按下时，电平被拉低，引脚检测到低电平（0）。主板或工控机通过识别这种电平变化，就能感知外部设备的状态。

需要注意的是，不同设备的GPIO电平标准可能不同，常见的有3.3V和5V两种。如果将不同电平标准的设备直接连接，可能会导致设备损坏，因此在实际应用中，必须匹配电平规格，必要时需要通过电平转换模块进行适配，这一点在工控机这类高可靠性要求的设备中尤为重要。

三、GPIO的典型应用场景：无处不在的“多功能接口”

由于其灵活性，GPIO的应用场景几乎覆盖了所有需要简单电信号交互的领域，以下是几个常见例子：

1. 智能控制场景：在智能家居中，通过GPIO连接温度传感器、湿度传感器，实时采集环境数据；连接继电器，控制灯光、窗帘、空调的开关；连接LED指示灯，显示设备工作状态。

2. 工业控制场景：在工业生产线上，工控机搭载的GPIO接口可连接光电传感器、接近开关，检测工件是否到位；连接电磁阀、步进电机，控制生产设备的运转节奏；同时通过输入引脚接收设备的故障信号，实现异常报警，保障生产流程的稳定运行。

3. 电子DIY与原型开发：对于电子爱好者来说，GPIO是制作创意作品的核心接口——比如制作智能小车时，通过GPIO控制电机驱动模块；制作温湿度记录仪时，通过GPIO读取传感器数据；制作游戏手柄时，通过GPIO检测按键输入。

4. 设备通信扩展：虽然GPIO本身不是专用通信接口，但通过软件模拟，可实现I2C、SPI、UART等简单通信协议，与其他芯片或模块进行数据交互，进一步拓展主板和工控机的通信能力。

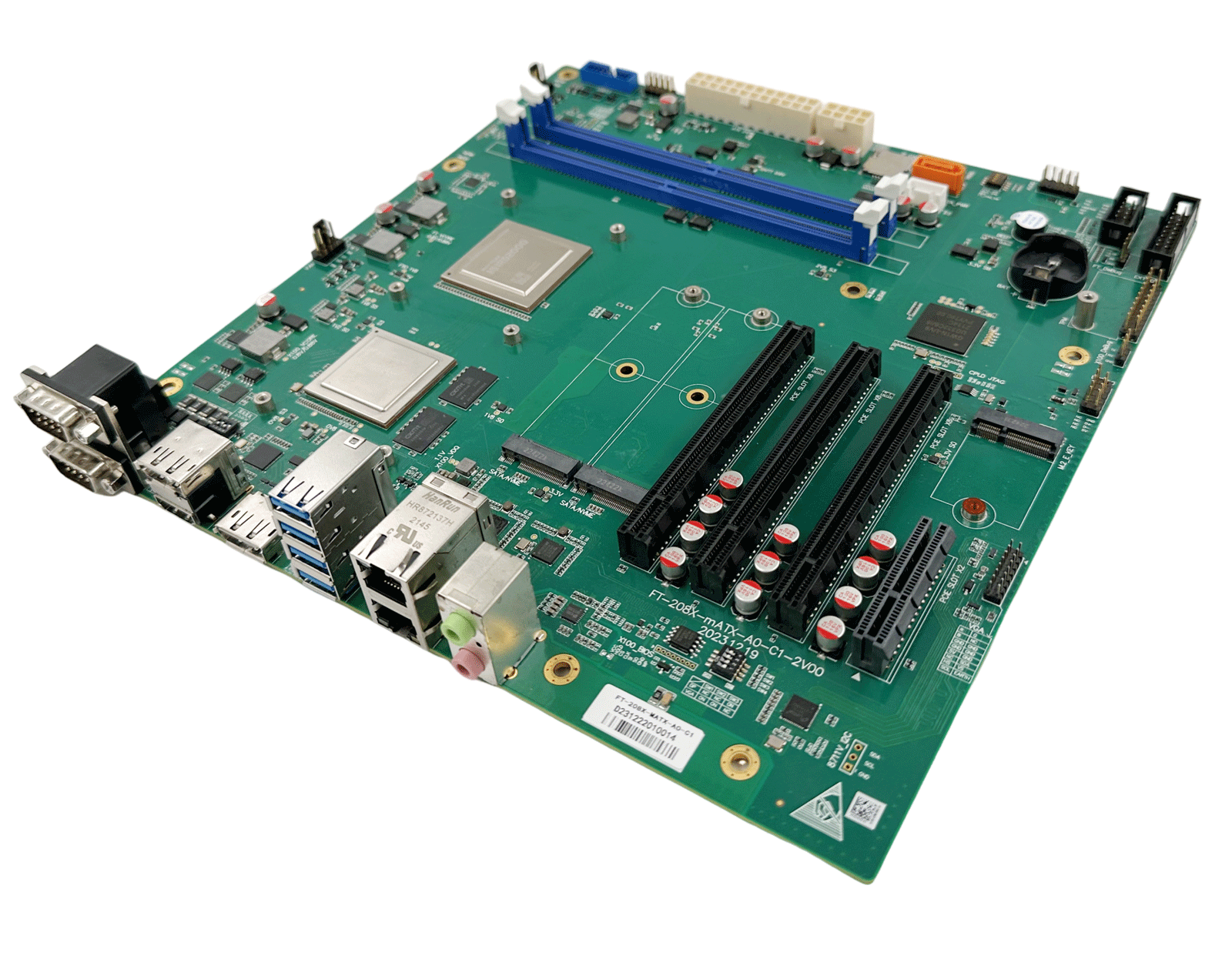

四、FT-208X-mATX-A0-I主板的GPIO配置：适配工控机场景的FPGA引出实用接口

了解了GPIO的基础原理和应用价值后，我们来看看FT-208X-mATX-A0-I主板上的GPIO功能。这款主板的GPIO配置尤其适配工控机场景，专门配置了2路稳定的GPIO接口，为工控设备定制化开发和工业级设备扩展提供了可靠便利，其核心参数和使用要点如下：

1. 核心配置：FPGA引出，稳定可靠适配工控需求

FT-208X-mATX-A0-I主板的2路GPIO由FPGA（现场可编程门阵列）引出。FPGA具有高集成度、高稳定性和可定制化的特点，恰好匹配工控机对可靠性、实时性的核心需求，通过FPGA引出的GPIO接口，不仅信号传输稳定、抗干扰能力强，还能根据工控场景的特殊需求灵活定制功能，满足工业级高精度设备的交互需求。

2. 电平规格：3.3V，适配主流工业设备

该主板的GPIO电平为3.3V，这是目前嵌入式设备和工业控制设备中最主流的电平标准之一。市面上大多数工业级传感器、继电器模块、LED驱动模块等都支持3.3V电平，用户在搭建工控系统时，可以直接将这些工业设备与主板的GPIO接口连接，无需额外添加电平转换模块，大幅降低了工控机系统的搭建成本和兼容性风险。

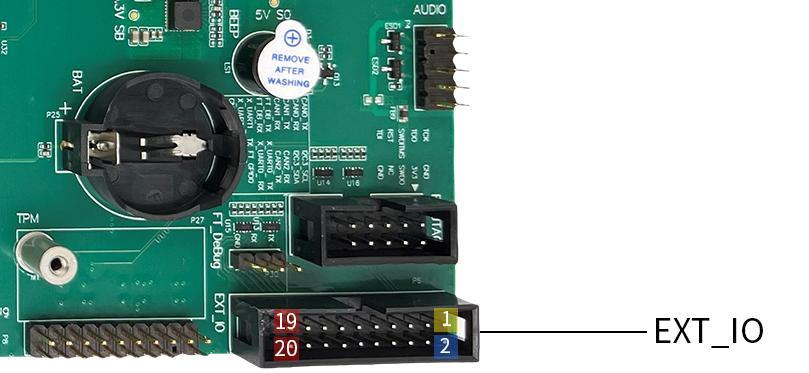

3. 引出方式与位置：EXT_IO(P6)座子，清晰易找便于工控布线

2路GPIO（GPIO1~GPIO2）通过主板上的EXT_IO(P6)座子引出，用户可以通过该座子轻松实现与外部工业设备的连接。EXT_IO(P6)座子的位置设计合理，符合工控机系统布线的规范要求，便于后期系统调试和维护，无论是桌面级工控机部署还是嵌入式工业控制节点安装，都能满足使用需求。

4. 引脚定义：清晰规范，方便工控系统接线

为了方便用户准确接线和系统调试，FT-208X-mATX-A0-I主板EXT_IO(P6)座子的GPIO引脚定义清晰规范，GPIO1~2对应的引脚功能明确，避免了工业控制场景中因引脚定义模糊导致的设备连接错误。具体引脚定义如下表所示：

引脚编号	引脚名称	功能描述	电平标准
1	GPIO1	通用输入/输出引脚1	3.3V
2	GPIO2	通用输入/输出引脚2	3.3V
其他	预留/电源/地	供电或信号地，保障GPIO稳定工作	根据实际供电规格

五、总结：GPIO与FT-208X-mATX-A0-I主板的工控价值

GPIO作为硬件设备的“多功能接口”，是连接核心控制单元与外部设备的关键桥梁，尤其在工控机系统中，更是实现工业控制、设备交互的核心基础。FT-208X-mATX-A0-I主板搭载的2路FPGA引出GPIO，凭借3.3V主流电平、清晰的EXT_IO(P6)引出座子设计，精准匹配了工控场景的需求，为工控机开发者提供了稳定、灵活的硬件扩展方案。

无论是搭建小型工业控制系统，还是为工控机定制化开发专用功能模块，FT-208X-mATX-A0-I主板的GPIO功能都能有效降低开发难度、提升系统可靠性，是工控领域硬件选型的优质选择。
