工控机防护等级怎么选？IP54、IP65和IP67对应哪些工业环境

工控机防护等级选型不能只看一个IP数字。工业平板电脑标注"IP65"通常指前面板，背部接口可能只有IP30；柜内使用的盒式工控机选IP67整机密封既浪费成本又影响散热。选择防护等级前，需要先确认安装位置是柜内还是暴露、现场有哪些介质（粉尘、油雾、喷水、冲洗液、盐雾），再按工控机类型匹配可达IP等级，最后同步检查连接器、散热方式和密封件是否同等达标。



一、IP防护等级是什么



IP（Ingress Protection）防护等级依据IEC 60529标准，由两位数字组成。第一位数字表示防尘等级（0-6），第二位数字表示防水等级（0-9K）。工控机选型中最常见的等级集中在IP40到IP69K之间。



第一位数字：防尘等级



• IP4x：防异物直径≥1mm，适用于机柜内有机房环境的设备
• IP5x：防尘（不能完全防止尘埃进入，但进入量不影响运行），适用于普通车间
• IP6x：尘密（完全防止尘埃进入），适用于高粉尘、户外或需冲洗的环境



第二位数字：防水等级



• IPx4：防溅水（各方向溅水），适用于偶有泼溅的车间
• IPx5：防喷水（各方向低压喷水，6.3mm喷嘴），适用于可清洗但不高压的环境
• IPx6：防猛烈喷水（各方向强力喷水，12.5mm喷嘴），适用于户外暴雨环境
• IPx7：短时浸水（1米水深30分钟），适用于可能短时积水的户外设备
• IPx8：持续浸水（条件由制造商指定），适用于水下或长期潮湿环境
• IPx9K：高温高压喷水（80°C/约100bar），适用于食品制药行业高压冲洗

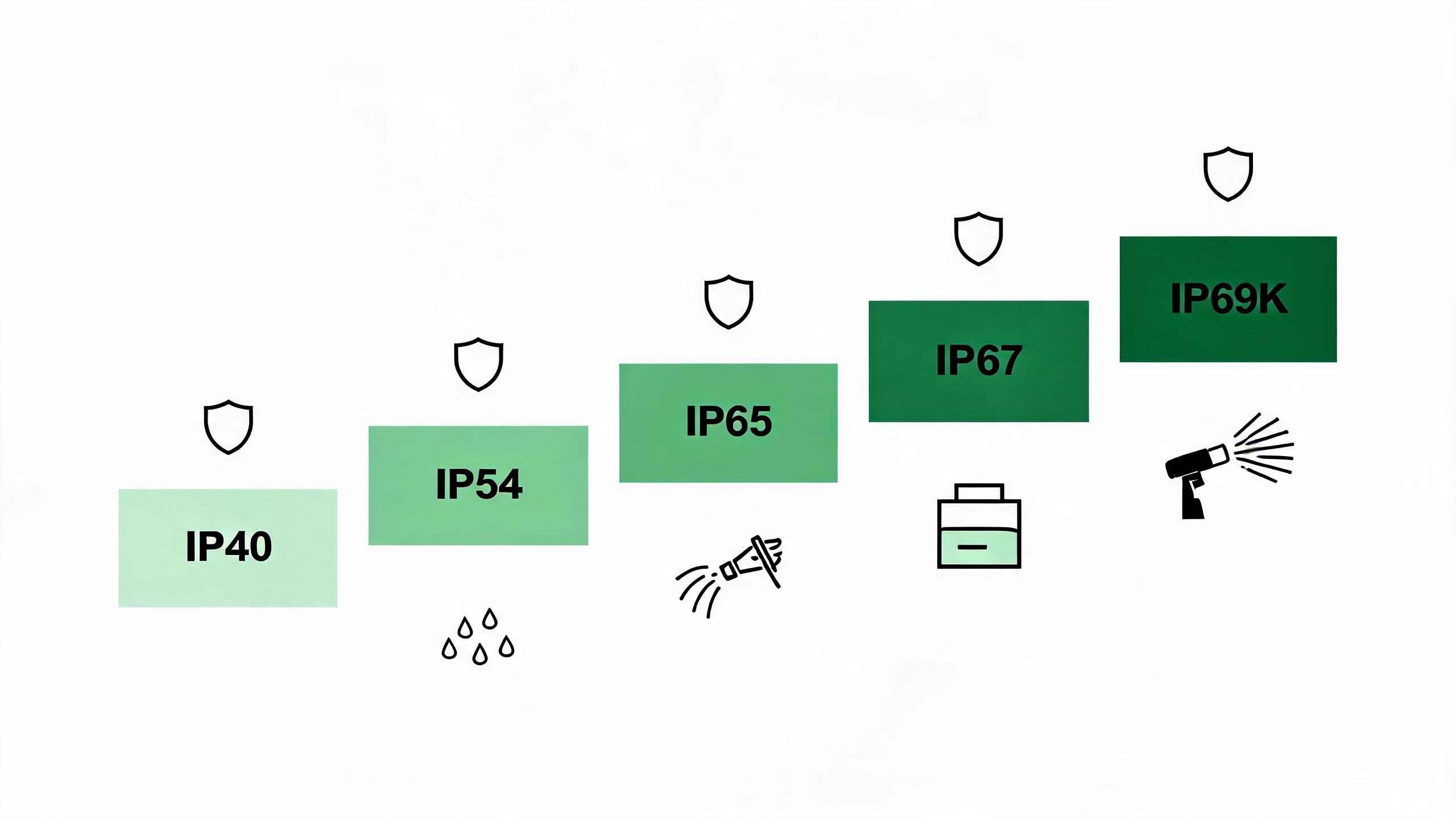

二、工控机常见防护等级对照



不同IP等级的测试条件和典型工控机场景差异明显。下表整理了最常见的五个等级：



IP等级	防尘能力	防水能力	测试条件概述	典型工控机场景
IP40	防异物≥1mm	无防护	仅防固体异物，无防水测试	机柜内机架式工控机（2U/4U）
IP54	防尘（有限进入）	防溅水	防尘箱测试+各方向溅水	普通车间柜内盒式/嵌入式工控机
IP65	尘密	防喷水	完全防尘+各方向低压喷水	工业平板前面板、户外终端
IP67	尘密	短时浸水	完全防尘+1米水深30分钟	户外设备、食品加工线、船载设备
IP69K	尘密	高温高压喷水	完全防尘+80°C约100bar近距离喷射	食品制药冲洗环境、不锈钢整机



三、防护等级和工控机类型的关系



不同类型的工控机因其结构设计和散热方式不同，能达到的IP等级也不同。选型时不能脱离机型谈防护等级。



工控机类型	常见IP范围	散热方式	密封方式	典型应用
盒式工控机（Box PC）	IP40-IP54	有风扇或无风扇	机壳合缝+局部密封	电控柜内安装
嵌入式工控机	IP40-IP54	无风扇（散热片）	紧凑机壳合缝	设备内嵌、空间受限场景
工业平板电脑	前面板IP65 背部IP30-IP40	无风扇为主	前面板与机壳密封圈	柜门嵌入、人机交互
无风扇密封型	整机IP54-IP67	无风扇（导热壳体）	全密封机壳+密封连接器	户外、高粉尘、潮湿环境
户外一体机/终端	整机IP55-IP67	无风扇+大面积散热片	全密封+M12连接器+格兰头	户外站点、自助终端



从上表可以看出，有风扇的工控机因必须保留散热通风道，无法实现高IP等级。无风扇设计通过散热片或导热壳体替代风扇散热，机壳可以完全密封，是高IP等级（IP65以上整机）的必要条件。



四、不同工业环境需要什么防护等级



防护等级的选择核心是"按环境匹配"，不是越高越好。柜内使用的工控机由电控柜承担主要防护，设备本身只需IP40-IP54即可；暴露在车间或户外的设备才需要更高IP。下表按典型工业环境提供选型参考：



环境类型	安装方式	推荐IP等级	散热建议	连接器要求
普通车间（少量粉尘）	电控柜内	IP40-IP54	无风扇优先	标准接口可满足
加工/切削飞溅	柜门嵌入	前面板IP65	无风扇	前面板密封
户外站点/配电箱	暴露或户外箱	整机IP55-IP67	无风扇+导热壳体	M12连接器
食品/制药冲洗线	暴露	整机IP66/IP69K	无风扇全密封	不锈钢M12+圆角外壳
化工/腐蚀环境	暴露或防腐箱	整机IP65-IP67	无风扇	防腐连接器
矿山/井下	防爆箱内	IP54+防爆认证	无风扇	加固接口

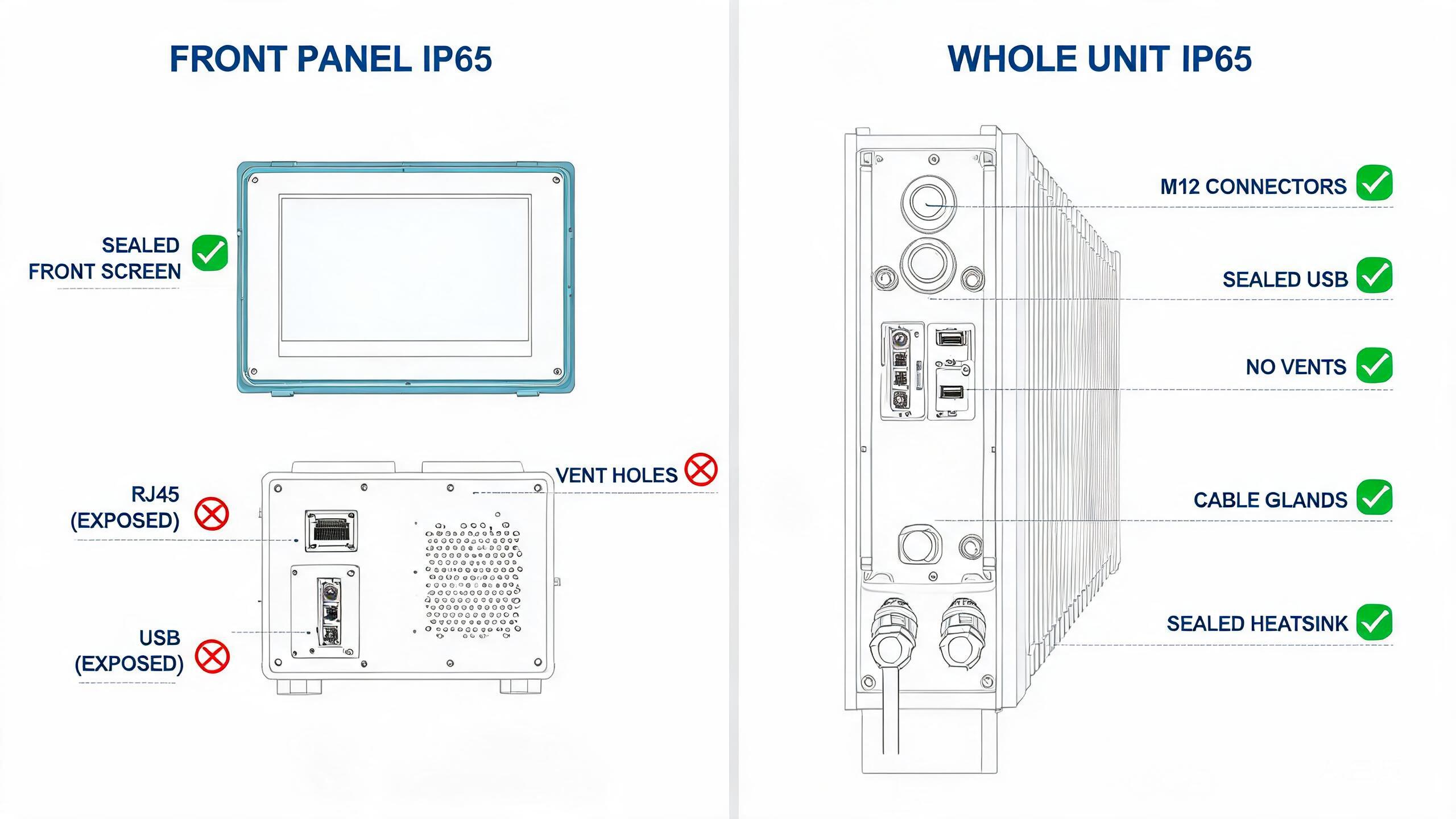

五、前面板防护 vs 整机防护：采购中最容易踩的坑

这是工控机防护等级选型中最关键的区分点。工业平板电脑标注"IP65"通常指前面板——触摸屏与机壳交界处达到IP65，能防止粉尘和喷水从正面侵入。但设备背部接口面板（网口、USB、串口、电源接口）可能只有IP30-IP40。



整机IP65/67要求完全不同的结构设计：



• 全密封机壳：无散热孔、无通风道，机壳合缝处使用密封胶条或密封圈全周密封
• 防水连接器：所有接口使用M12网口、IP67 USB、航空插头等防水连接器替代标准RJ45和USB
• 无风扇设计：通过散热片或导热壳体将热量传导至外部，避免风扇通风道破坏密封
• 线缆密封：电源和信号线出线孔使用格兰头（cable gland）密封，而非普通穿孔
• 整机测试：出厂前经过整机IP测试，而非仅前面板测试



成本方面，整机IP65比前面板IP65高出一截，主要因为防水连接器、密封结构设计和整机测试成本。如果项目实际安装在电控柜内（柜体已提供防护），选前面板IP65的工业平板即可满足需求；如果设备直接暴露在车间或户外，则必须选整机IP65以上。



六、防护等级与连接器选择的协同



整机防护等级取决于最薄弱环节。机壳做到IP67但接口使用标准RJ45网口，防护等级实际被拉低到接口水平。下表对照常见接口的标准连接器与防护连接器：



接口类型	标准连接器	防护连接器	防护连接器适用IP
网口	标准RJ45（IP20）	M12 D-code/X-code	IP65/IP67/IP69K
USB	标准USB-A（IP20）	IP67 USB（带密封盖）	IP65/IP67
串口	DB9（IP20）	M12 A-code或航空插头	IP65/IP67/IP69K
电源	普通DC端子	锁紧式防水端子	IP65/IP67
显示接口	标准HDMI/DP	M12或专用防水接口	IP65/IP67



采购时需要确认每个接口的连接器类型，而不仅是机壳标注的IP等级。如果工控机标注整机IP65但网口使用标准RJ45，说明该IP等级不覆盖接口区域，实际部署时需要在接口处增加防护措施或改选M12接口机型。



七、防护等级与散热方式的关系



散热方式是决定工控机可达IP等级的关键因素。两者关系可以概括为：



• 有风扇工控机：必须有进风口和出风口形成空气对流，机壳无法完全密封，IP等级通常在IP40以下。适用于洁净的机房或电控柜环境。
• 无风扇工控机：通过散热片或导热壳体将CPU热量传导至机壳表面，再由空气对流散去。机壳可全密封，IP等级可达IP54-IP67。适用于高粉尘、潮湿、户外环境。
• 高性能+高IP：当需要高IP等级同时运行高性能处理器时，散热设计是主要挑战。需要大面积散热片或热管+外壳导热方案，整机体积和成本会明显增加。



这也是为什么追求高IP等级时通常选择无风扇嵌入式工控机或无风扇工业平板——无风扇设计消除了散热通风道，使整机密封成为可能。



八、采购验收检查清单



确认工控机防护等级是否真正满足项目需求，建议逐项检查以下内容：



1. 确认IP等级范围：标注的IP是前面板还是整机？是否覆盖所有面（前/后/侧/顶/底）？
2. 检查接口连接器：每个接口（网口/USB/串口/电源/显示）是否使用与整机IP匹配的防护连接器？
3. 确认散热方式：有风扇的设备无法实现高IP，如果标注IP65以上但仍有风扇进出风口，需核实
4. 检查密封件材质：密封圈/密封胶条材质是否适应现场环境（耐温、耐油、耐化学腐蚀）？
5. 确认测试标准：是否有IEC 60529测试报告或第三方认证？还是厂家自标？
6. 检查线缆出线方式：电源线和信号线是否通过格兰头密封出线？
7. 确认维护门/盖板密封：维护盖板、硬盘仓门等开合处是否有密封设计？反复开合后密封是否可靠？
8. 评估环境化学物质：现场是否存在酸碱、溶剂、切削液等化学物质？是否影响密封件和外壳材质寿命？宽温环境还需评估温度对密封件弹性的影响。
9. 确认长期运行衰减：密封圈老化后IP等级是否下降？更换周期和备件供应如何？
10. 区分IP与防爆：IP防护等级和防爆认证（Ex）是两套独立体系，有防爆要求的场景需同时满足防爆规范和IP等级



九、常见误区



• 前面板IP65 = 整机IP65：最常见的误解。前面板IP65仅指正面防护，背部接口和机壳合缝不一定达到同一等级。采购前必须确认是前面板还是整机。
• IP等级越高越好：柜内使用的工控机选整机IP67既增加成本又影响散热，得不偿失。柜体本身已提供防护，设备IP40-54即可满足多数柜内场景。
• 忽略连接器防护：机壳IP67但网口使用标准RJ45，整体防护被接口拉低。防护等级取决于最薄弱环节。
• IP等级永久不变：密封圈会随时间老化、受温度循环影响弹性下降。长期运行后实际防护等级可能低于出厂标称值，需定期检查和更换密封件。
• IP防护等于防爆：IP等级防尘防水，防爆认证（Ex）防可燃气体/粉尘点燃。矿山、化工等爆炸性环境需同时满足防爆和IP要求，不能用IP代替防爆。振动环境也需单独评估，可参考工控机振动环境选型指南。



十、总结



工控机防护等级选型的核心是"按环境匹配"：柜内设备选IP40-IP54+无风扇即可满足多数需求；暴露在车间或户外的设备需要前面板IP65或整机IP55-IP67；食品制药冲洗环境需要整机IP66/IP69K。选型时务必区分前面板IP和整机IP，同步检查连接器、散热方式和密封件是否同等达标。



如果项目已经确定了安装位置（柜内或暴露）、现场介质（粉尘/油雾/喷水/冲洗/盐雾）和环境温度范围，可以根据这些条件进一步确认工控机防护等级和机型选择，避免盲目追求高IP导致成本浪费或防护不足影响长期运行。



FAQ



IP67和IP69K哪个防护更高？能互相替代吗？



两者防护维度不同，不能直接比较高低。IP67测试短时浸水（1米水深30分钟），针对静止或缓慢流动的水；IP69K测试高温高压喷水（80°C约100bar近距离喷射），针对高压冲洗场景。食品加工线需要高压冲洗，选IP69K；户外设备可能遇到暴雨积水，选IP67。两者可以组合（如IP67+IP69K），但不互相替代。



飞腾/信创工控机能做到整机IP65以上吗？



可以。飞腾平台的工控机在主板设计和处理器散热方案上与x86平台有差异，但整机防护等级主要取决于机壳密封结构、连接器类型和散热方式，与CPU平台无直接关联。采用无风扇散热设计、全密封机壳和M12防水连接器的飞腾工控机同样可以达到整机IP65或IP67。选型时需关注飞腾处理器的功耗和散热方案是否适配密封机壳的散热能力。



工控机IP防护等级会随时间降低吗？密封件多久需要更换？



会。密封圈/密封胶条受温度循环、紫外线、化学物质和机械磨损影响会逐渐老化，弹性和密封能力下降后实际防护等级可能低于出厂标称值。一般建议3-5年检查一次密封件状态，发现硬化、变形或开裂时更换。户外暴晒环境建议缩短到2-3年检查。更换密封件时需使用原厂同规格产品，不同材质或尺寸的替代件可能无法保证密封效果。
