工控机多网口与串口配置实战：工业现场通讯架构怎么搭

工业现场为什么通讯架构比配置更重要



工控机的CPU、内存、硬盘参数常被采购人员优先关注，但实际项目中决定系统稳定性和联调进度的，往往是通讯接口的配置是否与现场匹配。PLC需要通过特定串口或网口通讯，视觉设备需要POE供电与数据同传，工业相机需要独立网卡避免总线拥塞，现场仪表可能只支持RS-485总线——这些需求叠加在一起，就构成了一个典型的工业现场通讯架构。



本文从通讯需求拆解出发，解析多网口与串口的配置逻辑，帮助采购人员和工程师在选型阶段就避免"接口买对了但走不通"的困境。



一、先搞清楚现场有多少种通讯需求



工业现场的通讯需求通常分为三类，各类对接口类型和带宽要求差异明显：



1. 控制层通讯（与PLC/RTU/SCADA对接）



这类通讯以Modbus RTU/TCP、OPC UA、Profinet、EtherCAT等工业协议为主。根据PLC品牌和型号不同，常用接口包括：



• RS-485串口（Modbus RTU，最常见于国产小型PLC）
• RS-232串口（Modbus RTU，部分老型号设备）
• RJ-45以太网口（Modbus TCP、OPC UA、工控机与PLC直连）



2. 数据层通讯（与视觉设备、传感器对接）



机器视觉和边缘数据采集设备通常通过GigE Vision、USB3.0或CoaXPress接口传输，对带宽要求高，且部分设备需要POE供电：



• GigE Vision网口（千兆以太网，需独立网卡以保证带宽）
• USB3.0（高速相机，需注意工控机的USB口位置与供电能力）
• PoE网口（网络相机与光源供电，数据与电力一线完成）



3. 上传层通讯（与MES/ERP/云平台对接）



工控机需要将采集数据上传至中控平台或云端，通常要求独立的网络通道：



• 独立以太网口（用于MES/SCADA数据上送，防止和控制网络抢占带宽）
• 5G/4G模块（移动场景下的无线上传通道）
• WiFi模块（工厂车间内部署时的灵活联网方案）



二、多网口配置：隔离网段是工业稳定通讯的基础



很多工控机具备2个、4个甚至8个独立网口，配置逻辑并非"随便插上能用就行"，而是需要根据业务逻辑进行网段隔离规划。



2.1 为什么控制网络和数据网络要分开



如果视觉相机数据、PLC控制数据和MES上传数据共用同一个网卡，在高数据量场景下会产生带宽竞争，导致PLC轮询周期变长、响应延迟增加甚至通讯超时。典型的后果是：PLC发出指令后工控机无法在预期周期内应答，造成产线停机。



正确的做法是将三类通讯分配到独立网口，形成物理隔离的三个网段：



• 网口1（控制网段）：连接PLC/RTU，专用带宽，固定IP段
• 网口2（视觉/采集网段）：连接工业相机、传感器，独立处理数据
• 网口3（上传网段）：连接工厂内网或外网，负责数据上报



2.2 工控机多网口配置参数速查



配置项	推荐设置	常见问题
网段划分	每个网口独立IP段，避免不同网段混用同一网口	PLC和相机IP冲突导致通讯失败
带宽保障	视觉相机网口配置为巨型帧（Jumbo Frame）9000字节	默认MTU 1500导致大图传输卡顿
VLAN划分	支持VLAN的工控机可通过软件划分子网	未做VLAN时不同业务抢占带宽
链路聚合	工控机双网口绑定（Link Aggregation）可提升上传带宽与冗余	单网口故障时无备用通道
网络冗余	支持工业环网协议（如MRP）的工控机可接入冗余环网	普通网卡不支持环网协议





三、串口配置：不是"有串口就行"那么简单



工控机的串口配置参数常被忽视，直到现场联调时才发现"通讯不上"。串口配置涉及电气标准和协议参数两个层面。

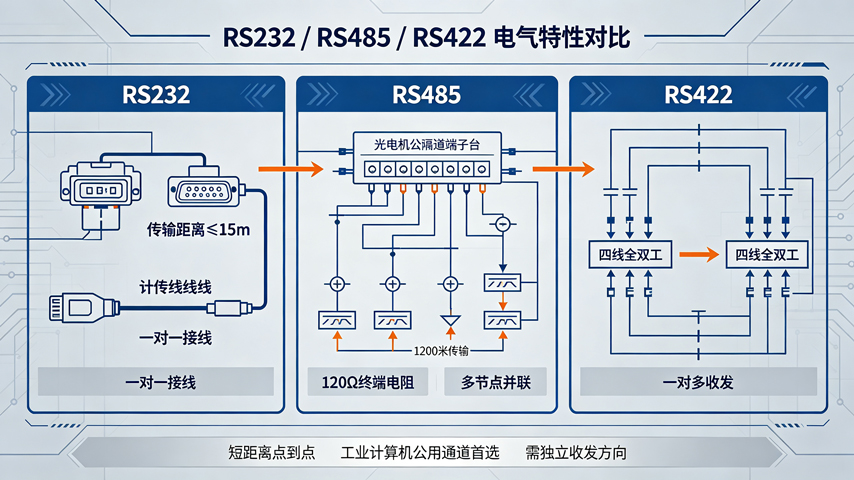

3.1 电气标准：RS-232、RS-485、RS-422 选哪个



现场设备尤其是PLC、变频器、仪表等，大量使用串口通讯。选择错误的电气标准会导致硬件无法物理连接，或信号传输距离不够、干扰丢包：



电气标准	传输距离	节点数量	典型应用	工控机常见配置
RS-232	≤15米	1对1	PLC调试口、部分仪表	DB9针式/孔式接口
RS-485	≤1200米	32节点（可扩展128）	Modbus RTU总线、仪表集群	端子台接口，带光电隔离
RS-422	≤1200米	1发10收	长距离点对点通讯	全双工，需要四线制





3.2 协议参数：波特率、数据位、校验位必须与对端一致



串口通讯的核心参数必须与PLC或仪表端完全匹配，常见配置如下：



• 波特率：9600（老设备）/19200（国产小型PLC）/115200（高速数据采集）
• 数据位：8位（标准Modbus RTU）
• 停止位：1位或2位
• 校验位：None（无校验）、Even（偶校验）、Odd（奇校验）
• 流控制：None或RTS/CTS



特别提醒：国产PLC如汇川、台达、信捷等，Modbus RTU默认配置通常为9600/8N1；进口品牌如西门子S7-200使用PPI协议，波特率默认187500，参数不同无法直接通讯。



3.3 串口扩展：工控机串口不够用怎么办



标准工控机通常配备2-4个串口，当现场设备超过串口数量时，有两种扩展方案：



• PCIe串口卡：插在工控机扩展槽，提供2/4/8个额外串口，适合固定设备连接
• USB转串口模块：即插即用，适合少量设备扩展，但USB串口稳定性低于原生串口
• 串口服务器（网口转串口）：将串口设备接入网络，工控机通过网络访问，适合分散设备



四、一个典型的工控机通讯架构配置案例



以一套电池PACK生产线检测系统为例，现场通讯架构如下：



• 2台汇川H5U PLC（Modbus RTU，RS-485总线）
• 4台工业GigE相机（千兆以太网）
• 1套MES系统（工厂内网，Modbus TCP）
• 8个温度/压力传感器（Modbus RTU总线）



对应的工控机通讯接口规划应为：



网口/串口	用途	协议	配置要点
网口1	连接MES（上传网段）	Modbus TCP	固定IP，与工厂内网同一网段
网口2	连接工业相机（视觉网段）	GigE Vision	Jumbo Frame 9000，开启巨型帧
串口1（RS-485）	连接2台汇川PLC	Modbus RTU	9600/8N1，光电隔离，终端电阻120Ω
串口2（RS-485）	连接8个传感器	Modbus RTU	19200/8N1，与PLC串口分开，独立总线
扩展串口卡	预留备用通道	可配置	PCIe 4串口卡，应对后续设备增加



五、选型建议：通讯架构匹配才是有效选型

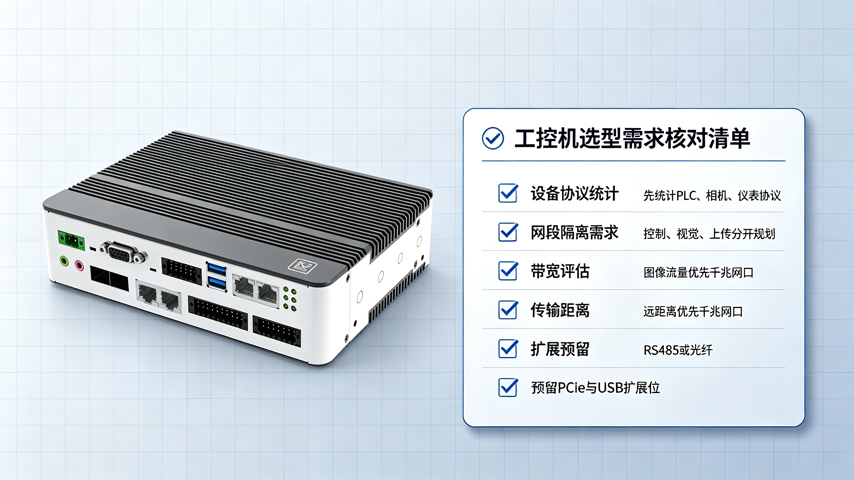

工控机的通讯配置选型应遵循"先规划后选型"原则，而非反过来问"这台工控机有什么接口"。采购和工程人员可在选型前先完成以下清单：



• 统计现场设备数量与通讯协议类型
• 确认各设备对网段隔离是否有要求（如工控机需同时对接工厂信息网与控制网络）
• 评估数据量：视觉相机数量与分辨率决定了网口带宽需求
• 确认线缆最长距离：超过15米的RS-232场景需改为RS-485，超过1200米需考虑光纤通讯
• 评估未来扩展：是否预留PCIe扩展槽或USB口用于后续设备接入



FAQ：工控机通讯配置常见问题



1. 工控机和普通电脑的网口有什么区别？



普通电脑的网口通常为单网卡、默认配置，无工业级防护设计。工控机的多网口通常支持：独立MAC地址与独立IP段配置、巨型帧（Jumbo Frame）、工业环网协议（MRP/PRP）、网络 teaming/bonding 绑定。工业场景下，工控机的多网口用于实现物理网段隔离，这是普通电脑难以配置实现的。



2. 为什么PLC通讯总是不稳定，偶尔丢包？



常见原因有三个：①串口参数不一致（波特率/校验位与PLC端不匹配）；②RS-485总线未加终端电阻（120Ω，置于总线两端）；③同一串口总线上的设备数量超过标准限制（RS-485标准32节点，实际建议不超过16节点以保证通讯质量）。



3. 多网口工控机和网管型交换机有什么区别？



网管型交换机是网络层的设备，负责数据包的转发与VLAN隔离，不能改变数据帧内容。工控机的多网口方案则将通讯计算（协议解析、数据处理）直接在工控机内部完成，不依赖交换机配置。对于需要在工控机内部做协议转换（如Modbus RTU转OPC UA）、数据预处理后上传的场景，多网口工控机方案比纯交换机方案更适合。



4. 工控机串口不够用，最稳妥的扩展方式是什么？



固定设备连接推荐PCIe串口扩展卡，稳定性高于USB转串口，且不占用工控机的USB带宽。如果是移动设备或临时调试场景，可使用USB转RS-485模块，但需注意长周期运行时的USB供电稳定性。对于分散在工厂各处的串口设备，推荐串口服务器方案，通过网口集中接入工控机。



5. 国产化工控机在通讯接口上有什么优势？



国产化工控机在接口配置上通常更贴近国内工业现场需求，如预置国产PLC常用串口参数配置文件（9600/8N1对应汇川/台达默认配置）、标配RS-485光电隔离串口（抗工厂电磁干扰）、支持国产操作系统下的串口驱动与网口配置工具（如麒麟、统信系统驱动）。对于需要对接国产DCS/SCADA系统的项目，国产化工控机在协议兼容性和技术支持响应上更有优势。



总结



工控机的通讯接口配置是选型阶段最容易被轻视、却在项目实施中最容易出问题的环节。多网口不是"接口多就行"，而是要按业务逻辑划分网段；串口配置不是"有串口就行"，而是要与对端设备在电气标准和协议参数上完全匹配。先梳理清楚现场通讯需求，再选择对应接口配置的机型，是避免返工、保障交付周期的关键。
