工业数据采集工控机怎么选？从协议匹配到接口规划的选型实战

工业数据采集项目选工控机时，最容易犯的错误是只看CPU和内存规格，忽略了协议匹配和接口容量。一台工控机要同时连接PLC、仪表、传感器和上位系统，涉及Modbus RTU、Modbus TCP、OPC UA、MQTT等多种协议，每种协议对应的硬件接口完全不同。协议选错了可以改软件，接口不够用就只能换硬件。本文从设备清单梳理、协议-接口对应关系、接口容量规划、边缘数据处理能力四个维度，拆解工业数据采集工控机的选型逻辑。



一、数据采集工控机和普通工控机差在哪



数据采集工控机的核心不是算力，而是"连接能力"。普通工控机可能只跑一个应用程序，数据采集工控机要同时处理多路串口通信、多网口协议转换、模拟量/数字量I/O采集，还要把数据清洗后上传到SCADA或MES系统。



和数据采集网关相比，工控机的优势在于：可以运行完整的操作系统（Windows、Linux、银河麒麟、统信UOS），部署SCADA软件、数据库和OPC UA Server；PCIe扩展能力强，可以插数据采集卡、多串口卡、运动控制卡；本地存储容量大，断网时可以缓存历史数据。



和PLC相比，工控机更适合做"数据汇聚节点"而非"实时控制节点"。PLC擅长毫秒级控制，工控机擅长多协议汇聚、数据清洗和系统对接。很多项目实际是PLC做控制、工控机做采集和上传的分层架构。



对比维度	数据采集工控机	数据采集网关	PLC
核心定位	多协议汇聚 + 边缘处理	协议转换 + 数据转发	实时控制
操作系统	Windows / Linux / 国产OS	嵌入式系统	专用固件
软件部署	SCADA、数据库、OPC Server	采集脚本、转发配置	梯形图 / 功能块
扩展能力	PCIe插卡扩展	有限	模块化扩展
本地存储	大容量SSD	Flash存储	有限
适用场景	多协议混合采集 + 系统对接	单线协议转发上云	设备控制 + 少量采集



二、先梳理设备清单：采什么数据、用什么协议



选型第一步不是看工控机参数，而是列出现场所有需要采集的设备。这一步决定了后续所有硬件接口的需求量。



常见的设备类型和对应协议：



• PLC / DCS：Modbus TCP、OPC UA、Profinet，走以太网口
• 仪表 / 传感器：Modbus RTU，走RS-485串口
• 变频器 / 伺服驱动器：Modbus RTU或厂商私有协议，走RS-485/RS-232
• 智能设备：MQTT、HTTP，走以太网口
• 老旧设备：RS-232专有协议，或硬接线I/O（4-20mA / 0-10V / 数字量）



一份完整的设备清单应包括：设备名称、品牌型号、通信协议、接口类型、数据点数量、采集频率。这份清单既是工控机选型的依据，也是后续软件配置的基础。

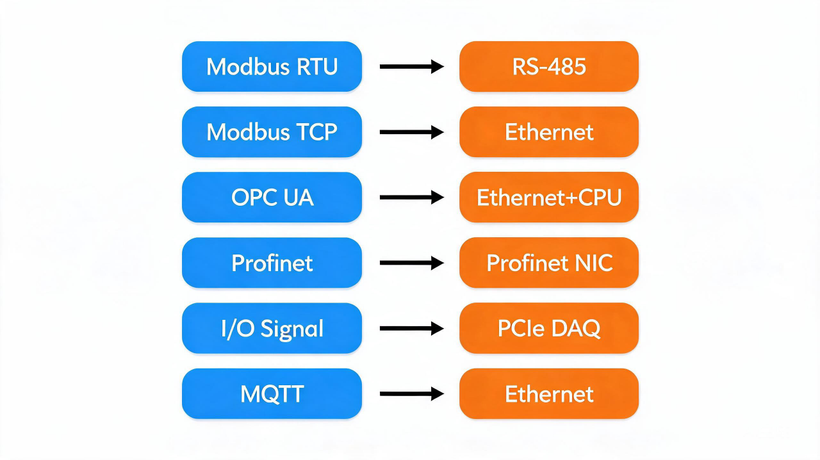

三、协议与硬件接口的对应关系



这是整个选型过程中最关键的一步。协议不是抽象的，每种协议最终都要落在工控机具体的硬件接口上。很多项目到了部署阶段才发现接口对不上，根本原因就是选型时没有做协议-接口映射。





采集协议	接口类型	工控机硬件要求	典型设备
Modbus RTU	RS-485 / RS-232	串口数量按总线数计算	仪表、传感器、变频器
Modbus TCP	以太网	至少1个独立网口接采集网段	PLC、智能设备
OPC UA	以太网	网口 + 多核CPU + 内存≥8GB	多品牌PLC汇聚、MES对接
Profinet	以太网（需专用NIC）	支持Profinet的网卡或扩展卡	西门子PLC
模拟量/数字量I/O	DAQ卡	PCIe插槽 + 信号接线端子板	传感器硬接线、继电器信号
MQTT	以太网	网口 + CPU支持Broker运行	设备上云、物联网接入



关键判断逻辑：协议数量决定网口数量，设备总数决定串口和I/O通道数量。如果现场同时有Modbus TCP采集和OPC UA汇聚，且对实时性有要求，建议分配独立网口；如果只是低频采集，共用网口加VLAN隔离也可以接受。



关于网口分配和串口电气标准的详细配置方法，可以参考工业现场通讯架构配置实战中的网段划分和RS-485/RS-422参数匹配方法。

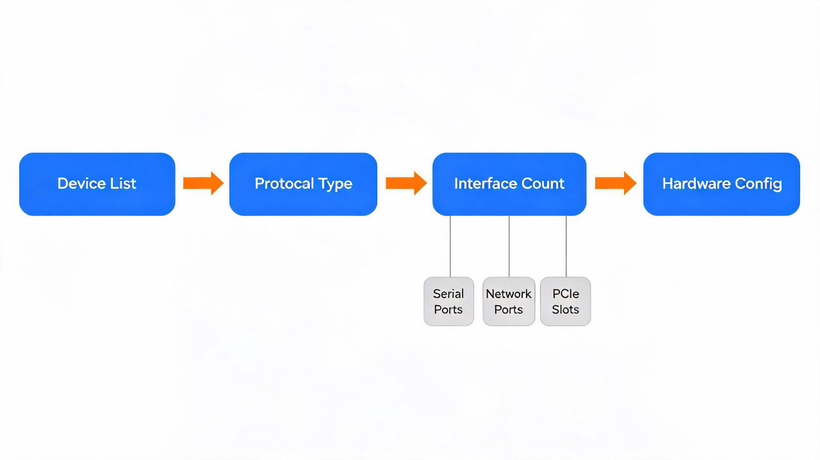

四、接口容量怎么规划



接口不够是数据采集项目最常见的返工原因。下单前必须按照设备清单逐项计算接口需求量，并预留余量。





1. 串口规划



• 一条RS-485总线标准限制为32个节点，实际建议不超过20台以保证通信质量
• 不同波特率的设备不能混在同一条总线，需要分口
• 按设备类型或物理区域分组，便于故障排查
• 如果现场有50台Modbus RTU设备，至少需要3条RS-485总线（3个串口）



2. 网口规划



• 采集网段和控制网段应物理隔离，至少2个网口
• Modbus TCP和OPC UA如果并发量大，建议分开网口
• 上行端口（连SCADA/MES/云端）单独占用1个网口
• 经验值：小型项目2网口，中型项目4网口，大型项目6网口以上



3. PCIe扩展规划



• 模拟量/数字量I/O采集需要DAQ卡，每张卡通常提供8-32通道
• 工控机自带串口不够时，通过PCIe多串口卡扩展，一张卡可扩展4-8个串口
• Profinet需要专用网卡时，占用1个PCIe插槽
• 选型时确认机箱PCIe插槽数量、半高/全高兼容性和供电能力



采集规模	设备数量	串口建议	网口建议	PCIe扩展
小型	≤20台	2-4个RS-485	2个千兆	通常不需要
中型	20-80台	4-8个RS-485	4个千兆	可能需要多串口卡
大型	80台以上	8个以上	6个以上千兆	多串口卡 + DAQ卡



如果项目空间受限或需要嵌入设备内部，嵌入式工控机的接口规划需要同时考虑安装尺寸和接口密度的平衡。



五、边缘数据处理能力怎么判断



数据采集不只是"把数据读过来"，还需要在工控机本地做预处理。边缘处理任务的复杂度直接决定CPU、内存和存储的规格要求。



常见的边缘处理任务包括：



• 协议转换：把Modbus数据转成OPC UA或MQTT格式上传，需要CPU处理能力和内存
• 数据过滤：剔除异常值、死区过滤、变化触发上传，减少上行带宽占用
• 数据聚合：按时间窗口做均值、最大值、最小值统计，需要一定的计算能力
• 历史缓存：网络断开时本地存储，恢复后补传，需要存储空间和数据库支持



CPU和内存的判断依据：



• 只做Modbus采集 + 简单上传：双核CPU + 4GB内存即可
• 运行OPC UA Server + 数据库 + SCADA软件：建议四核以上 + 8GB以上内存
• 还需要跑边缘AI推理（如异常检测模型）：需要考虑GPU或NPU加速，参考AI边缘计算设备的算力评估方法



存储判断：



• 纯采集上传不缓存：小容量SSD（64GB）即可
• 带历史缓存功能：根据断网时长和数据量估算，建议SSD ≥ 128GB
• 长期本地存储 + 数据库：建议256GB以上SSD，并配置日志轮转策略避免磁盘写满

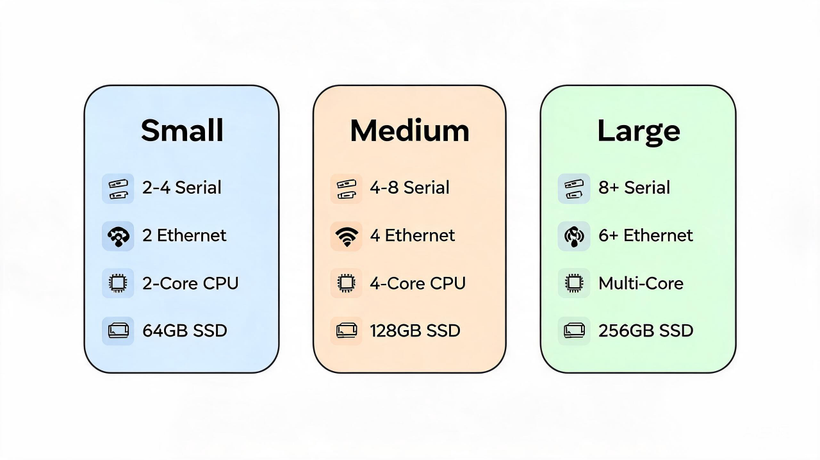

六、三种典型场景的配置示例



以下三种场景覆盖了大多数工业数据采集项目的需求，可以根据实际设备清单对照参考。



维度	场景一：小型工厂	场景二：中型产线	场景三：大型厂区
设备规模	15-20台	50-80台	100台以上
主要协议	Modbus RTU + TCP	Modbus + OPC UA	OPC UA + MQTT + 多协议
串口需求	2-4个RS-485	4-8个RS-485	通过PCIe扩展卡增加
网口需求	2个	4个	6个以上
CPU/内存	双核 / 4GB	四核 / 8GB	多核 / 16GB以上
存储	64GB SSD	128GB SSD	256GB SSD + 数据库
PCIe扩展	基本不需要	可能需要多串口卡	多串口卡 + DAQ卡
上行方式	Modbus TCP	OPC UA	MQTT上云



场景一适合仪器仪表集中采集、小型产线数据上传；场景二适合多品牌PLC混用、需要对接MES的中型工厂；场景三适合跨厂区数据汇聚、设备上云和工业物联网平台对接。



七、采购检查清单



下单前逐项确认，可以避免大部分接口不足和兼容性问题：



• 现场设备协议清单已列出，每种协议对应的接口类型已确认
• 串口数量满足RS-485总线分组需求，预留1-2个余量
• 网口数量满足网段隔离需求，包含上行端口
• 如果需要模拟量/数字量采集，PCIe插槽数量和DAQ卡兼容性已确认
• CPU和内存满足边缘数据处理软件的运行要求
• 存储容量满足断网缓存或历史数据存储需求
• 操作系统支持所需采集软件和驱动（国产化项目需确认银河麒麟/统信UOS兼容性）
• 工作温度范围匹配现场环境
• 供电方式匹配现场条件（DC输入或AC适配）
• 认证资质、运维便利性和供货周期已评估



常见问题



工控机做数据采集，串口不够用怎么办？



两个方案：一是选择自带多串口的工控机型号，部分工业计算机自带6-8个串口；二是通过PCIe多串口卡扩展，一张卡通常可以扩展4-8个串口。扩展前需要确认机箱PCIe插槽数量、半高/全高兼容性和操作系统驱动支持。



OPC UA和Modbus TCP能不能用同一个网口？



技术上可以，但不建议在高并发场景下混用。OPC UA的订阅推送和Modbus TCP的轮询请求共用一个网口，在数据量大时容易互相影响。如果工控机网口数量允许，建议分开网口；条件有限时至少通过VLAN做逻辑隔离。



国产化项目做数据采集，操作系统怎么选？



国产化数据采集项目通常要求使用银河麒麟或统信UOS。选型时需要确认三件事：工控机硬件平台（如飞腾处理器）是否被操作系统官方支持；采集软件（OPC UA Server、Modbus库等）是否有Linux或国产系统版本；DAQ卡和多串口卡是否有国产系统驱动。建议在采购前与供应商确认完整的适配清单。



总结



工业数据采集工控机的选型核心不是"配置多高"，而是"接口够不够、协议对不对、处理能力强不强"。先把现场设备清单和协议类型梳理清楚，再按照协议-接口对应关系计算串口、网口、I/O和PCIe的需求量，最后根据边缘处理任务确认CPU、内存和存储规格。如果已经确定了设备数量、协议类型、采集频率和操作系统要求，可以根据这些条件进一步确认工控机配置，避免只按价格采购导致接口不够、扩展困难的问题。
