工控机显示接口怎么选？HDMI、DP、VGA与多屏异显的工业适配指南

工控机连接显示器不是"有接口就行"。工业现场中，显示接口的带宽决定了能否输出所需分辨率，锁扣结构决定了振动环境下是否容易松脱，而多屏支持能力则直接影响操作效率。如果项目需要双屏或三屏显示，选型阶段就要确认工控机的显示输出能力，而不是到货后才发现接口版本不匹配、分辨率上不去，或者多屏模式不支持异显。

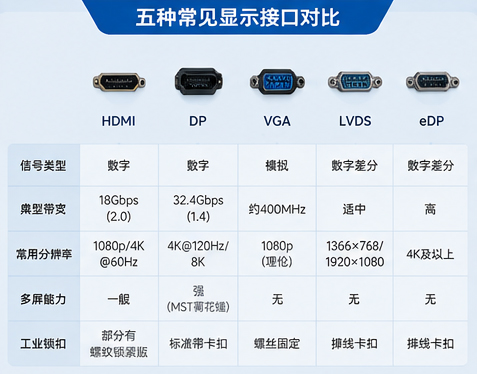

一、工控机五种常见显示接口的特性对比



工控机常见的显示接口包括 HDMI、DisplayPort（DP）、VGA、LVDS 和 eDP 五种。它们不是简单的"新旧替换"关系，在工业场景中各有适用边界。



接口类型	信号类型	典型带宽	常用分辨率	多屏能力	工业锁扣	主要适用场景
HDMI	数字	18Gbps（2.0）	1080p/4K@60Hz	一般	部分有螺纹锁紧版	工业显示器、触摸屏、HMI
DP	数字	32.4Gbps（1.4）	4K@120Hz/8K	强（MST菊花链）	标准带卡扣	多屏控制、高分辨率视觉
VGA	模拟	约400MHz	1080p（理论）	无	螺丝固定	老旧设备兼容
LVDS	数字差分	适中	1366×768/1920×1080	无	排线卡扣	嵌入式面板、一体机内部
eDP	数字差分	高	4K及以上	无	排线卡扣	高分辨率嵌入式面板





从工业适配角度看，DP 接口的标准卡扣设计在振动环境中更可靠；HDMI 虽然通用性最广，但标准接头靠摩擦力固定，长时间振动后容易接触不良，工业场景应优先选择带螺纹锁紧的版本；VGA 作为模拟接口，在长线传输时容易出现画面模糊和干扰，新项目不建议作为主力接口。

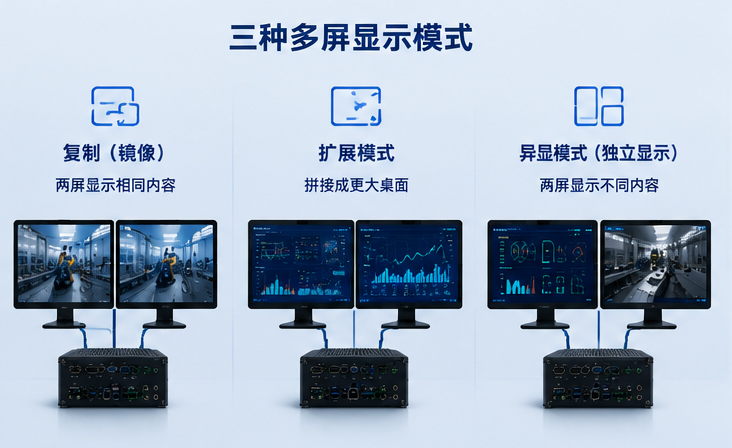

二、多屏显示需求判断：复制、扩展与异显



工控机接多个显示器时，首先要明确业务需要的是哪种显示模式。



复制模式（镜像）



两个显示器显示完全相同的内容。适用于需要向多个方向展示同一画面的场景，例如产线两端都需要看到相同的设备状态。



扩展模式



两个显示器拼接成一个更大的桌面，鼠标可以跨屏移动。适用于需要同时打开多个软件窗口的操作场景，例如一边显示组态画面、一边显示报警日志。



异显模式（独立显示）



两个显示器分别输出完全不同的内容，由应用软件独立控制。适用于机器视觉检测场景，例如一个屏幕给操作员看界面，另一个屏幕实时显示相机采集的原始图像。



显示模式	显示内容	典型场景	对接口的要求
复制（镜像）	两屏完全相同	产线状态公示、多方向监控	两路输出即可，无特殊要求
扩展	拼接大桌面	多窗口操作、监控中心	系统支持扩展桌面
异显	两屏独立内容	视觉检测、调试与操作分离	显卡/SoC支持多路独立渲染





选型时的关键判断：如果项目只需要"让两个人看到同一个画面"，复制模式即可；如果需要"操作员在一个屏操作、另一个屏显示不同信息"，则必须确认工控机的显卡或 SoC 支持异显输出，而不是简单地把桌面拖过去。



三、工业场景显示接口选型要点



工业现场与普通办公室不同，显示接口的选型必须考虑环境适配性。



1. 振动与锁扣



有振动的设备上，HDMI 标准接头时间长了容易松动。DP 接口自带卡扣，工业 HDMI 也有带螺纹锁紧的版本，采购时需要特别注明。VGA 的螺丝固定虽然牢固，但模拟信号本身不适合长距离传输。



2. 传输距离



HDMI 和 DP 的铜缆传输距离通常建议在 5 米以内；超过这个距离需要光纤延长器或信号放大器。VGA 在 10 米以内尚可接受，但更长的距离画面质量会明显下降。如果显示器距离工控机较远（如控制室与设备间分离），需要在方案设计阶段预留信号延长预算。



3. 电磁干扰



变频器、大功率电机附近的电磁环境复杂。数字接口（HDMI/DP/LVDS/eDP）比模拟 VGA 抗干扰能力更强。在强干扰环境中，优先选用数字接口，并配合屏蔽线缆。



4. 宽温与防护



工业显示器的温度范围需要与工控机匹配。如果工控机工作在 -20℃ 以下或 60℃ 以上，要确认显示接口的线缆和接头在相应温度下不会硬化或接触不良。户外或潮湿环境还需要考虑接口的防尘防水处理。



四、不同工业任务的显示接口选择



工业任务	典型显示需求	推荐接口	多屏需求	选型注意
控制室监控	大屏、高分辨率	DP / HDMI	扩展桌面、多屏拼接	确认显卡支持的分辨率和屏数
机器视觉检测	实时图像+操作界面	DP + HDMI	异显	需独立渲染能力，非简单扩展
移动巡检终端	单屏、触控	LVDS / eDP	无	内部排线，需确认面板兼容性
产线HMI	触摸屏、中等分辨率	HDMI / LVDS	偶尔双屏	触控与显示信号分离或合一
老旧设备改造	兼容原有显示器	VGA / HDMI	无	确认原有显示器接口类型



五、选型时容易忽略的3个参数



1. HDMI/DP 版本兼容性



HDMI 2.0 才能稳定输出 4K@60Hz，HDMI 1.4 只能到 4K@30Hz；DP 1.2 和 1.4 的带宽差异也很大。如果项目需要 4K 显示，不能只写"有 HDMI 接口"，要确认版本号。



2. 接口供电能力



部分小型工业显示器可以通过 HDMI 或 DP 的 DDC 通道供电，但功率有限。如果显示器需要独立供电，要在安装位置预留电源插座，而不是假设接口能供电。



3. EDID 识别兼容性



某些工业定制显示器的 EDID 信息不完整，可能导致工控机无法正确识别分辨率，输出画面异常。批量部署前，建议用工控机实际连接目标显示器测试 EDID 识别情况。



六、显示接口选型检查清单



1. 显示器分辨率需求是 1080p、2K 还是 4K？对应的接口版本是否支持？
2. 是否需要多屏显示？是复制、扩展还是异显？
3. 现场是否有持续振动？接口是否需要锁扣或螺纹固定？
4. 工控机与显示器的距离是否超过 5 米？是否需要信号延长方案？
5. 电磁环境是否复杂？是否优先选用数字接口和屏蔽线缆？
6. 工作温度范围是否在接口和线缆的标称范围内？
7. 是否有老旧显示器需要兼容？是否需要保留 VGA？
8. 多屏异显时，显卡或 SoC 是否支持独立渲染输出？



七、常见问题



工控机只有一个 HDMI 口，怎么接两个显示器？



如果只需要复制画面，可以用 HDMI 分配器；如果需要扩展桌面或异显，分配器无法实现，必须选择本身就带有两个或以上显示接口的工控机，或者通过 PCIe/USD 扩展显卡解决。



工业显示器用 HDMI 还是 DP 更稳定？



从物理连接角度，DP 的标准卡扣在振动环境中比标准 HDMI 更可靠。但如果选用带螺纹锁紧的工业 HDMI 线缆，两者稳定性相当。从带宽角度，DP 1.4 的上限更高，适合 4K 高刷新率场景。



国产系统对多屏显示的支持如何？



银河麒麟、统信 UOS 等国产操作系统对常见显卡的多屏支持已比较成熟，但部分特殊显卡或定制驱动的多屏异显功能需要在选型阶段与系统厂商确认驱动适配情况，避免到货后无法启用异显模式。



总结



工控机显示接口的选型核心不是"哪种接口最新"，而是"哪种接口最匹配现场环境"。高分辨率需求优先确认带宽版本，振动环境优先确认锁扣结构，多屏需求优先确认显卡渲染能力，远距离部署优先预留信号延长方案。如果项目涉及机器视觉异显、控制室多屏拼接或户外高亮显示，建议在选型阶段就把显示接口的规格、版本和多屏支持能力明确写入技术要求，避免后期因显示问题返工。
