工控机硬件看门狗：无人值守场景的自动复位与故障自愈

工业现场部署的工控机，大多数时间处于无人值守状态——矿山峒室、变电站、配电柜顶、露天光伏场站，设备一旦死机，靠人工到场复位往往意味着数小时的产线停摆和巨额损失。硬件看门狗（Watchdog Timer）正是为解决这一问题设计的底层硬件模块：它独立于CPU运行，监测软件是否正常工作，在检测到异常时自动触发系统复位，无需人工干预。本文从原理、类型、选型要点和国产化适配四个维度，为采购人员和工程师提供一份完整的硬件看门狗选型参考。





一、硬件看门狗是什么？和软件看门狗有什么区别？

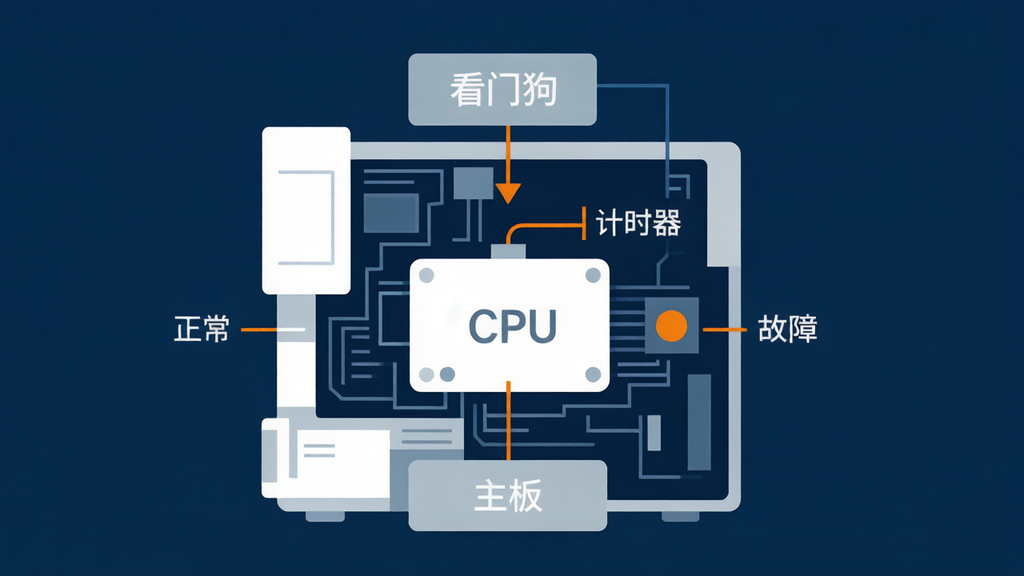

硬件看门狗本质是一个倒计时定时器，内嵌于工控机主板芯片组或独立外挂芯片中。软件正常运行状态下，会按固定周期向看门狗发送"喂狗"脉冲，重置计时器使其不归零；当软件卡死、程序跑飞或系统宕机时，喂狗信号中断，计时器倒计时归零后自动输出复位信号，强制重启工控机。



与软件看门狗相比，硬件看门狗的核心优势在于独立性和可靠性：



• 独立运行：不依赖操作系统或应用程序，即使系统完全崩溃也能触发复位。
• 响应速度快：检测到异常后通常在毫秒至秒级完成复位，远快于云端心跳巡检。
• 不依赖网络：无人值守或网络信号差的场景下，云端监控无法保证实时性，硬件看门狗是更可靠的兜底方案。



需要注意的是，硬件看门狗只能检测软件层面的异常（如程序卡死、系统蓝屏），无法修复硬件本身的物理故障，如电源模块失效、内存损坏或CPU物理烧毁。在这类场景下，需要配合冗余电源、双机热备等更高等级的可靠性手段。

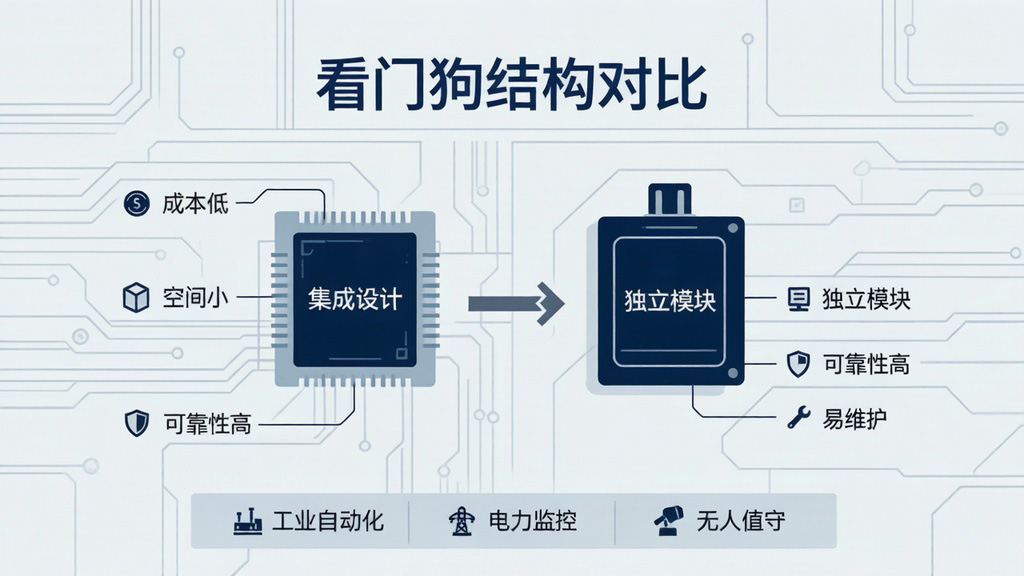

二、硬件看门狗的两种主要类型





1. 内置芯片式看门狗



集成在工控机主板芯片组（如EC芯片、南桥或专用MCU）中，通过主板上的专用引脚输出复位信号。这种方式成本低、占用空间小，是大多数标准工控机的默认配置。内置看门狗的超时周期通常在秒级可调（如1秒至255秒），通过BIOS设置或操作系统下软件驱动配置喂狗间隔。



内置看门狗的局限性在于：



• 依赖主板芯片，若芯片组本身故障，看门狗可能失效。
• 部分工业场景要求看门狗与主系统完全电气隔离，内置方式难以做到。



2. 外置独立式看门狗



以独立MCU芯片形式外挂于工控机主板，通过独立的电源轨和信号线与主系统连接。外置看门狗可以做到与主系统完全电气隔离，即使主板发生严重短路也不会影响看门狗的独立运行。此外，外置看门狗通常支持更长的超时周期（可达数小时）和更多复位模式（如硬复位、软复位、延时断电等），更适合对可靠性要求极高的关键基础设施场景。



外置看门狗的主要缺点是成本较高，且需要在工控机内部占用额外空间，选型时需确认主板是否有预留安装位置。



三、工控机硬件看门狗选型要看哪些参数？



选型硬件看门狗时，以下几个参数直接影响其能否在实际工业场景中可靠工作：



参数项	说明	选型建议
超时周期范围	看门狗从启动到触发复位的时间间隔	根据应用软件的最大容许死机时长选择，通常1-255秒可调
喂狗方式	软件通过GPIO/I2C/串口等接口发送脉冲	确认操作系统和开发环境是否提供对应驱动或SDK
复位方式	硬复位（断电重启）、软复位（热重启）、延时断电	关键设备建议选延时断电，避免瞬时掉电损伤SSD
电气隔离	看门狗与主系统的电源/信号是否相互独立	高可靠场景选外置独立式看门狗
状态指示	是否提供LED或GPIO状态输出用于远程监控	支持状态上报更便于运维人员判断复位原因
工作温度范围	看门狗芯片在工业温度下的稳定性	宽温场景（-40℃至70℃）需确认芯片温度等级
国产系统兼容	是否支持银河麒麟、统信UOS等国产操作系统	信创项目必须提前确认驱动和API接口适配情况



四、国产系统下硬件看门狗如何配置？



在信创项目中部署工控机，硬件看门狗的驱动和软件接口适配是关键环节。以银河麒麟V10和统信UOS为例，看门狗通常通过Linux标准 watchdog 设备驱动（/dev/watchdog）暴露接口，应用程序通过标准系统调用（open/write/close）完成喂狗操作，无需额外的厂商专有驱动。



实际部署中需要关注以下几点：



• 系统启动服务配置：部分Linux发行版默认启用watchdog服务（如watchdog.service），需确认该服务与工控机硬件看门狗是否匹配，避免冲突导致频繁误复位。
• 应用程序喂狗策略：喂狗间隔应小于超时周期的二分之一，留出足够的容错余量；同时应在程序异常捕获逻辑中确保崩溃前最后阶段不停止喂狗。
• 与看门狗联动的高可靠启动流程：工控机复位后，建议配置开机自检和日志记录程序，将复位事件写入本地日志或上报至运维平台，便于事后分析死机根因。



国产化工控机看门狗选型提示



在国产化选型中，建议优先选择内置看门狗已通过银河麒麟、统信UOS兼容性认证的工控机型号，减少现场适配工作量。对于外置看门狗，需确认供应商是否提供Linux标准接口的演示代码和测试工具，避免信创项目交付阶段才发现驱动不兼容。



五、硬件看门狗在典型场景中的应用



不同工业场景对看门狗的依赖程度有所差异，选型时应结合场景特点综合判断：



• 矿山峒室监测站：网络条件差、人工到场成本高，看门狗是防止长时间死机的第一道自动防线。
• 电力配网终端：要求毫秒级快速复位，建议选择外置看门狗配合延时断电模式，避免瞬时掉电冲击。
• AGV控制节点：运动过程中系统死机可能导致碰撞风险，看门狗可在毫秒级触发硬复位，保障安全。
• 储能EMS主控：储能系统对运行连续性要求极高，看门狗配合双机热备可实现无人值守的高可靠运行。



六、部署后的维护与故障排查



硬件看门狗部署后，运维人员应关注以下常见问题：



• 频繁自动复位：优先检查软件喂狗逻辑是否正常、喂狗间隔是否过短，排除程序死锁或异常退出导致的中断。
• 看门狗不触发复位：检查GPIO引脚连接、驱动是否正确加载，或外置看门狗的电源和复位信号线是否可靠。
• 复位后系统启动失败：查看BIOS/UEFI设置中的看门狗相关选项是否被意外禁用，或检查启动盘（SSD/HDD）是否在断电过程中损坏。



FAQ



工控机硬件看门狗和软件看门狗有什么区别？



硬件看门狗是独立于CPU运行的定时器芯片，即使操作系统完全崩溃也能触发复位；软件看门狗依赖操作系统进程，操作系统本身出问题时会一并失效。工业无人值守场景推荐优先使用硬件看门狗。



工控机看门狗触发复位后数据会丢失吗？



取决于复位方式。硬复位（断电重启）可能导致未写入磁盘的数据丢失，建议程序设计时使用事务日志或定期强制刷盘机制；延时断电模式可先发出正常关机信号再复位，降低数据损坏风险。



为什么工控机死机后硬件看门狗没有自动复位？



可能原因包括：看门狗超时周期设置过长、软件喂狗逻辑异常未触发计时中断、看门狗驱动未正确加载，或硬件连接故障。建议通过串口日志和系统事件记录逐步排查。



国产操作系统下如何验证看门狗功能是否正常？



可在银河麒麟或统信UOS系统中通过命令行工具（如wdctl）查看看门狗状态，临时关闭喂狗程序观察是否在超时后触发复位，以此验证硬件看门狗功能完整性。



什么场景建议选外置独立式看门狗而非内置看门狗？



对可靠性要求极高（如电网调度主控、轨道交通信号系统）、需要看门狗与主系统完全电气隔离、或需要更长超时周期和更多复位模式的场景，建议选择外置独立式看门狗。普通工业自动化场景，内置看门狗通常已能满足需求。



总结



硬件看门狗是工控机实现无人值守自动恢复的核心底层保障，选型的关键在于明确超时周期、喂狗接口、复位方式和国产系统兼容性四个维度，并根据场景可靠性要求在内置与外置方案之间做出合理取舍。采购和工程人员在选型阶段应向工控机厂家确认看门狗的具体实现方式、驱动支持情况和测试验证方法，避免现场部署后才发现功能不匹配。
