充电桩工控机怎么选？计费控制、充电堆架构与户外环境适配

充电桩工控机选型不能只看处理器和内存，先要明确这台主机在桩内承担什么角色：一体式快充桩里的计费控制单元、分体式充电堆里的功率调度主机，还是场站级的监控网关，三种角色对接口数量、联网方式和环境等级的要求差别很大。角色定错，后面所有参数都会跟着错。



本文从充电桩内部控制架构讲起，拆解三种形态对工控机的不同要求，整理接口与连接设备的对照关系，说明户外环境下宽温、防护、浪涌和供电的确认要点，并给出一份采购检查清单，供充电桩厂家和场站集成商在选型时逐项核对。

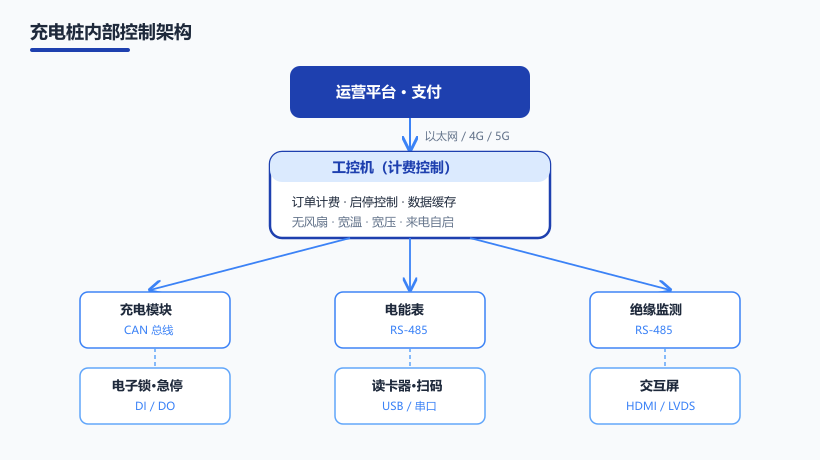

工控机在充电桩里干什么



一台直流快充桩内部，工控机通常扮演"计费控制单元"的角色，是整桩的控制中枢。它向上通过以太网或 4G/5G 连接运营平台，完成订单、计费、支付和状态上报；向下通过 CAN 总线连接充电模块，控制充电启停和功率输出；通过 RS-485 读取电表计量数据、采集绝缘监测装置的告警；通过 DI/DO 连接电子锁、急停按钮和门禁状态；有些桩还通过串口或 USB 连接读卡器、扫码器和显示屏。



也就是说，充电桩工控机不是单纯的计算设备，而是一个多协议汇聚的控制节点。它的选型核心是"接口能不能接齐现场设备、联网方式能不能覆盖场站条件、环境等级能不能扛住户外长期运行"，而不是单纯的算力高低。

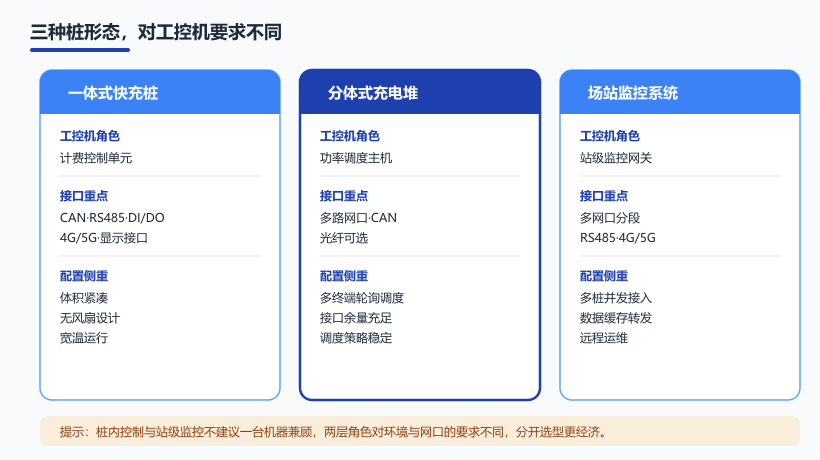

三种桩形态，对工控机的要求完全不同



充电桩按结构可以分成三类，工控机在每类中的角色和配置重点不同：



桩形态	工控机角色	接口重点	配置侧重
一体式快充桩	计费控制单元	CAN、RS-485、4G/5G、DI/DO、显示	体积紧凑、无风扇、宽温
分体式充电堆	功率调度主机	多路网口、CAN、光纤可选	多终端轮询调度能力、接口余量
场站监控系统	站级监控网关	多网口、RS-485、4G/5G	多桩并发接入、数据缓存与转发



一体桩把充电模块、控制、计量、计费全部集成在一个柜体里，工控机安装在桩内，空间受限、直面户外温湿度，优先选紧凑的无风扇嵌入式机型。充电堆则把功率柜和充电终端分开，调度主机负责在多个终端之间动态分配功率模块，通信以多路网口和 CAN 为主，对接口数量和调度软件的稳定性要求更高。场站级监控是站在桩群之上的一层，需要同时接入十几到几十台桩的数据并向上汇聚，多网口分段和数据缓存能力是重点。



如果项目同时涉及桩内控制和站级监控，不建议用一台机器兼顾两层角色——桩内计费控制对实时性和环境等级要求高，站级监控对网口和数据吞吐要求高，分开选型反而更经济。





接口清单怎么定：从连接设备反推



充电桩工控机的接口配置，正确做法是先列出桩内所有需要接入的设备，再逐项确认电气标准和数量，而不是先定了机型再凑接口。常见连接关系如下：



接口	连接设备	选型确认点
CAN 总线	充电模块、BMS 侧通信	通道数、隔离、终端电阻配置
RS-485	电能表、绝缘监测、温湿度传感器	串口数量、波特率匹配
以太网口	运营平台、屏、其他控制器	网口数量、是否需要网段隔离
4G/5G 模块	无有线条件的场站上行	模块扩展位、天线接口、运营商兼容
DI/DO	电子锁、急停、门禁、风扇控制	路数、光耦隔离
USB/串口	读卡器、扫码器、调试维护	数量与接口代次
显示接口	人机交互屏	HDMI/LVDS 与屏规格匹配



两个容易踩的坑值得单独提示。一是 CAN 通道数：一体桩至少要一路 CAN 接充电模块，如果桩内还有辅助设备走 CAN，通道数要留余量。二是上行链路冗余：露天停车场、高速服务区这类场站往往没有有线网络条件，4G/5G 模块扩展能力和天线安装方式要在采购阶段确认，而不是到现场再补救。



户外环境：宽温、防护、浪涌与供电



充电桩安装在户外，工控机面临的环境比室内机柜严酷得多。选型时需要逐项确认四件事：



• 工作温度：桩体暴晒下柜内温度远高于环境温度，北方冬季又有低温启动问题，工控机需要宽温规格，并确认是元器件级宽温还是仅测试通过。
• 防护与防潮：桩柜防护等级再高，内部仍有凝露风险，沿海场站还有盐雾问题，电路板三防处理和机箱密封方式需要确认。
• 浪涌与电磁兼容：充电模块是大功率电力电子设备，启停瞬间的浪涌和电磁干扰直接影响控制主机，工控机的电源口和通信口抗浪涌能力、整桩的 EMC 设计要一起评估。
• 供电方式：桩内控制电源通常取自助电源，电压波动大，工控机应支持宽压直流输入；无人值守场站还需要来电自启能力，避免停电恢复后人工到场开机。



这些项目无法从"处理器型号、内存容量"这类常规参数表里看出来，采购时要把场站环境条件整理成清单，逐项向厂家确认验证方式。



软件与协议：平台对接在选型阶段就要想清楚



硬件之外，充电桩工控机的软件适配同样影响项目周期。运营平台对接涉及充电协议、计量数据和支付链路，不同平台的数据格式和心跳机制差异较大；充电堆项目还要在主机上跑功率分配策略。选型时需要确认三点：操作系统版本与平台客户端或中间件的兼容性；多桩并发通信时的协议栈稳定性；远程升级和日志回传能力，这直接决定后期运维成本。



如果项目有国产化要求，还要确认国产处理器平台上的充电协议栈、计量库和外设驱动是否已经验证过，避免先买机器再做适配。



采购检查清单



把前面的内容收敛成一份清单，采购时可以逐项核对：



1. 工控机在项目中的角色：桩内计费控制、充电堆调度还是站级监控？
2. 桩内设备清单与接口映射表是否已确认，CAN、RS-485、网口数量是否有余量？
3. 上行链路用有线还是 4G/5G，是否需要双链路备份？
4. 工作温度范围是否覆盖当地极端气温加柜内温升？
5. 电路板是否有三防处理，机箱防护等级是多少？
6. 电源口和通信口抗浪涌等级、整桩 EMC 方案是否明确？
7. 供电是否宽压直流输入，是否支持来电自启？
8. 操作系统与运营平台、充电协议栈是否完成适配验证？
9. 是否支持远程升级、远程日志与批量运维？
10. 厂家的供货周期、备件承诺和技术支持方式是否书面确认？



常见问题



充电桩工控机可以用普通商用电脑代替吗？



不建议。户外温差、柜内凝露、大功率设备启停的浪涌干扰，以及 7×24 小时无人值守运行，都超出商用电脑的设计边界。商用机缺少 CAN、多串口、宽压输入这类桩内必需的工业接口，寿命和供货周期也无法匹配充电桩的部署年限。



充电堆的调度主机和桩内控制主机可以共用吗？



小型一体桩场景可以由一台主机承担计费控制和简单调度，但多终端充电堆建议分开：桩内控制要求实时响应和环境耐受，堆级调度要求多路网口和调度策略算力，一台机器兼顾两层容易在接口和稳定性上互相妥协。



充电桩工控机断网了还能充电吗？



这取决于计费策略设计。合理的方案是工控机具备本地鉴权和订单缓存能力，断网时按白名单或离线策略继续服务，网络恢复后补传数据。选型时要确认主机存储容量和本地数据库能力是否支持这种离线模式。



总结



充电桩工控机选型的正确顺序是：先定角色（桩内控制、堆级调度还是站级监控），再按桩内设备清单定接口，然后按户外环境定宽温、防护、浪涌和供电，最后确认软件平台与协议适配。接口数量、CAN 通道、4G/5G 扩展、宽压供电、来电自启这些细节，往往比处理器型号更能决定项目能否顺利落地。如果已经整理好桩内设备清单和场站环境条件，可以根据这些条件进一步确认嵌入式无风扇工控机的具体规格，避免只按常规配置采购导致后期接口不够或环境不适配。
