光伏电站工控机怎么选？从设备接入到四可功能的选型指南

光伏电站工控机选型不能只看CPU主频。逆变器、箱变测控、汇流箱、气象仪等场区设备的通信协议和接入数量，直接决定工控机需要几个串口、几个网口、要不要光纤接口。同时，国家能源局对光伏电站"可观测、可评估、可报告、可调节"的四可要求，进一步对工控机的数据采集能力、本地算力、存储容量和控制输出提出了明确约束。选型的第一步不是看硬件参数，而是把电站设备清单和通信协议先理清楚。



光伏电站监控系统的三层架构



光伏电站监控系统通常采用三层架构：站控层、网络层和间隔层。站控层以工控机或监控主机为核心，运行SCADA监控软件，负责数据汇聚、处理、展示和上传；网络层由工业以太网交换机和光纤环网组成，连接站控层与间隔层设备；间隔层包括逆变器、箱变测控装置、汇流箱、气象仪、电能质量监测装置和AGC/AVC控制设备等。



工控机在站控层的角色决定了它需要同时面对两个方向的接口需求：向下采集间隔层设备数据，向上上传至省调或集控中心。不同规模的光伏电站，间隔层设备数量差异很大——一个10MW分布式项目可能只有几十台逆变器，而一个500MW集中式电站可能有上千台。设备数量直接决定工控机的串口和网口配置。

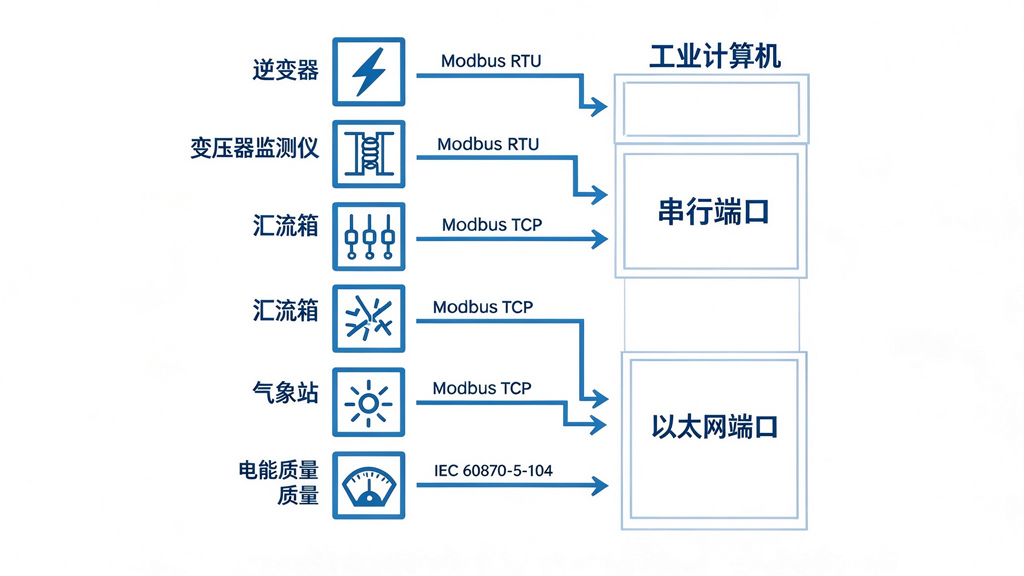

光伏场区设备与工控机接口需求对照



光伏电站的设备种类比一般工厂更复杂，每种设备的通信协议和接口类型不同。选型前需要先列出设备清单，确认每类设备的通信协议，再反推工控机需要什么接口、几个接口。



设备类型	典型通信协议	接口类型	选型关注点
逆变器	Modbus RTU / Modbus TCP	RS485串口 / 网口	台数最多，决定串口或网口数量基数
箱变测控	Modbus RTU / IEC 60870-5-103	RS485串口	每台箱变至少一路，需单独总线
汇流箱	Modbus RTU	RS485串口	多路汇接后接入，可共用总线
气象仪	Modbus RTU	RS485串口	1路，含辐照度/温度/风速
电能质量监测	Modbus TCP / IEC 61850	网口	并网点，带宽和实时性要求高
AGC/AVC	IEC 60870-5-104 / Modbus TCP	网口	调度指令通道，需稳定可靠
时间同步	IRIG-B / NTP	串口 / 网口	全站对时，影响SOE精度



从上表可以看出，光伏电站同时存在串口设备和网口设备。一个典型的中型光伏电站，工控机可能需要8-16个串口和2-4个网口。串口数量主要被逆变器和箱变测控拉高，网口数量则取决于网络汇聚方式和上传通道冗余需求。



通信协议怎么映射到工控机硬件接口



Modbus RTU走RS485串口，多台设备可以挂在同一条RS485总线上，但总线上的设备数量受限于RS485协议的驱动能力和地址编码范围。一条RS485总线上通常建议不超过32个节点，实际工程中考虑到线缆长度和电磁干扰，每个总线分段接入10-20台设备更为稳妥。这意味着40台逆变器不一定需要40个串口，但也不能只用1个串口——需要按物理分布分组，每组一条总线，每条总线接入工控机一个串口。



Modbus TCP和IEC 60870-5-104走网口，通过交换机汇聚后接入工控机。这类协议的优势是支持多设备并发访问，一个网口理论上可以接入大量设备，但需要关注交换机的背板带宽和工控机TCP连接数的处理能力。IEC 61850通常走光纤或电口以太网，在大型光伏电站中，间隔层到站控层距离可能超过百米，光纤接口比电口更为可靠。

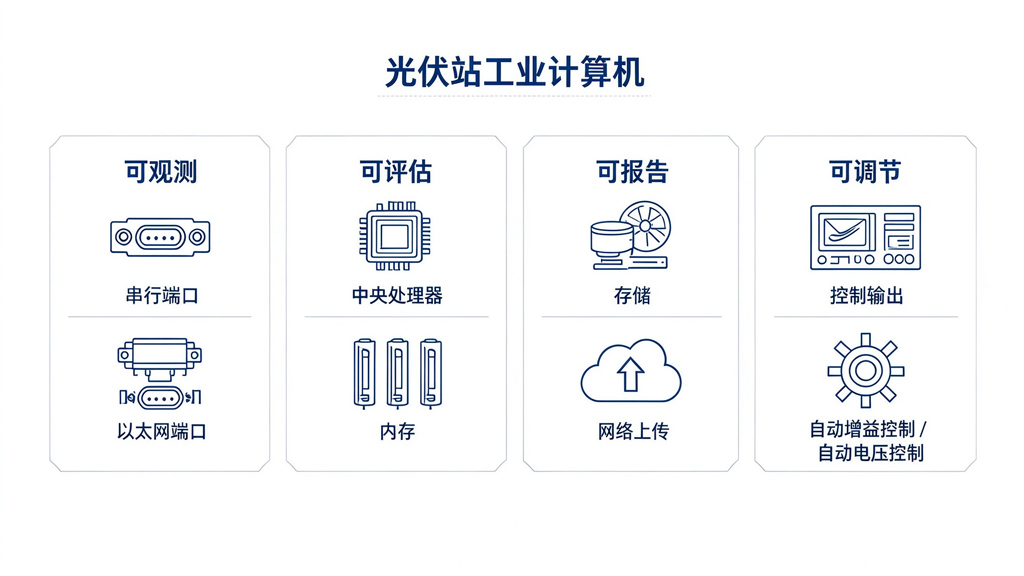

"四可"功能对工控机配置的要求



国家能源局要求光伏电站具备"可观测、可评估、可报告、可调节"四项功能。这四项功能对工控机的硬件配置提出了不同维度的约束。



四可功能	核心含义	对工控机的要求	关键配置维度
可观测	采集所有设备运行状态和电气参数	串口数量、网口数量、协议栈支持	接口数量和协议兼容性
可评估	本地计算发电量、效率、故障判断	CPU算力、内存容量	计算性能
可报告	数据存储和上传至省调/地调	存储容量、网络带宽、断点续传	存储和网络
可调节	接收调度指令并下发AGC/AVC控制	控制输出实时性、通信可靠性	实时性和控制通道



"可观测"是基础——如果工控机串口不够，部分设备数据就采集不上来，电站就不满足可观测要求。"可评估"要求工控机具备足够的本地算力来处理发电量统计、效率分析和故障告警，对于接入设备较多的电站，CPU性能和内存容量不能太低。"可报告"要求数据存储周期通常不少于3-6个月，且在网络中断时能缓存数据、恢复后续传。"可调节"是最高要求——工控机需要接收调度下发的有功/无功功率指令，转发给逆变器和无功补偿装置，这对通信链路的实时性和可靠性提出了硬约束。

串口和网口数量怎么算



串口数量不等于设备数量。计算逻辑分三步：



1. 按设备物理分布分组：将同一区域、同一条线缆路由上的RS485设备分为一组，每组共用一条总线。例如，一个逆变器方阵内的20台逆变器可以分2组，每组10台挂在一条RS485总线上。
2. 汇总各组总线：每个总线分段接入工控机一个串口。如果工控机自带串口不够，需要通过PCIe扩展卡增加。
3. 加上非逆变器设备：箱变测控通常需要独立总线（每台箱变一路或按区域分组），气象仪1路，电能质量监测走网口。把这些加总后得到串口总需求。



以一个10MW分布式光伏项目为例：40台逆变器分4条RS485总线（4个串口），4台箱变测控各1路（4个串口），气象仪1路（1个串口），合计9个串口。网口方面：1个接站内交换机汇聚间隔层设备，1个接上传网络，如需双网冗余则再增加2个，合计2-4个网口。



集中式与分布式光伏的配置差异



集中式光伏和分布式光伏在设备规模、部署环境和网络架构上差异显著，工控机配置需求也不同。



维度	集中式光伏电站	分布式光伏项目
逆变器数量	多（几十到上千台）	少（几台到几十台）
串口需求	8-16个以上	4-8个
网口需求	2-4个（含冗余和光纤）	2个
典型部署位置	升压站机房	屋顶/车棚/户外通信柜
散热要求	机房空调环境	宽温无风扇优先
国产化要求	较高（央企项目多要求信创）	视业主要求
光纤接口	通常需要（远距离间隔层）	一般不需要



集中式电站的工控机通常部署在升压站机房内，可采用标准4U上架工控机，接口扩展通过PCIe采集卡实现。分布式光伏的工控机可能部署在屋顶或户外通信柜中，空间紧凑、环境恶劣，嵌入式无风扇工控机或宽温紧凑型整机更为合适。



环境与安装要求



光伏电站的部署环境比一般工厂车间更复杂。集中式电站的升压站机房虽然环境可控，但夏季高温时机房空调故障可能导致工控机过热停机，宽温设计仍然有价值。分布式光伏的工控机如果部署在户外通信柜中，需要面对夏季高温、冬季低温、粉尘、潮湿甚至盐雾环境，宽温范围（如-20℃到60℃或更宽）和无风扇散热是优先选项。安装在沿海地区的电站还需要关注盐雾腐蚀防护。



安装方式上，机房内采用标准机架上架安装；户外柜内可采用导轨安装或壁挂安装，需要确认工控机尺寸与柜体空间匹配。抗振方面，如果电站附近有变压器或大型设备运行，工控机的存储应优先选择工业级SSD而非机械硬盘。



国产化与信创需求



部分央企和地方能源集团的光伏项目在招标中明确提出监控系统设备国产化要求。工控机作为监控主机，需要支持飞腾、龙芯等国产CPU平台和银河麒麟、统信UOS等国产操作系统。选型时不仅要验证CPU和OS的基础兼容性，还要重点确认串口驱动在国产系统下的稳定性和数量支持、Modbus和IEC 60870协议栈软件的国产化适配、以及SCADA监控软件与国产数据库的对接情况。



如果项目有信创目录要求，需要确认工控机是否在信创产品目录中，以及飞腾平台对串口扩展卡和光纤网卡等外设的驱动支持情况。这些问题在Intel平台上可能不是问题，但在国产平台上需要逐一验证。



采购检查清单



• 电站规模和设备清单是否已确认（逆变器台数、箱变台数、其他设备数量）
• 每类设备的通信协议是否已明确（Modbus RTU/TCP、IEC 60870等）
• 串口数量是否按RS485总线分组计算而非按设备1:1配置
• 网口数量是否满足汇聚加上传需求，是否需要双网冗余
• 是否需要光纤接口（间隔层到站控层距离是否超百米）
• 环境条件是否确认（机房/户外柜/屋顶，温度范围，是否有盐雾）
• 是否有国产化要求（CPU平台、操作系统、信创目录）
• 时间同步方案是否确定（IRIG-B/NTP/北斗授时）
• 存储容量是否满足历史数据保存周期要求（通常不少于3-6个月）
• 是否需要PCIe扩展（串口扩展卡、光纤网卡、协议转换卡）



常见选型误区



• 只看CPU不看接口数量：光伏监控的瓶颈通常不在算力，而在串口和网口数量。CPU性能再高，串口不够也采集不上来数据。
• 串口按设备数量1:1配：实际应按RS485总线分组，每条总线接入10-20台设备，减少串口需求。但也不能全部挂一条总线，需要考虑线缆长度和可靠性。
• 忽视光纤接口需求：大型光伏电站间隔层到站控层距离可能超过百米，电口以太网距离受限，光纤更可靠。
• 只配一个网口：数据汇聚和上传共用一个网口会导致网络瓶颈和单点故障，至少需要两个网口分别处理采集和上传。
• 国产化只验证CPU不验证协议软件：Modbus和IEC 60870协议栈在国产OS上的适配容易被忽略，选型时需要一并确认。



总结



光伏电站工控机选型的核心逻辑是：先理清设备清单和通信协议，再按RS485总线分组计算串口需求，按网络架构确定网口数量，最后结合"四可"功能要求、环境条件和国产化需求综合确认配置。如果已经确定了电站规模、设备清单、通信协议、部署环境和国产化要求，可以根据这些条件进一步确认工控机配置，避免只按价格采购导致后期接口不足或扩展困难。
