组态软件对电脑配置有什么要求？上位机工控机选型指南

组态软件本身对电脑配置的要求并不高。十多年前的老版本组态软件，官方最低配置还停留在单核处理器、百兆内存的层面，放到今天几乎任何一台电脑都能安装运行。真正决定配置上限的，是项目的实际规模：监控点数有多少、画面刷新有多频繁、历史数据要存多久、要对接多少台现场设备，以及这台上位机是否需要 7×24 小时连续运行。给组态软件配电脑，正确的顺序是先按项目规模分档，再逐项确认硬件，而不是只对照软件说明书里的"最低配置"下单。

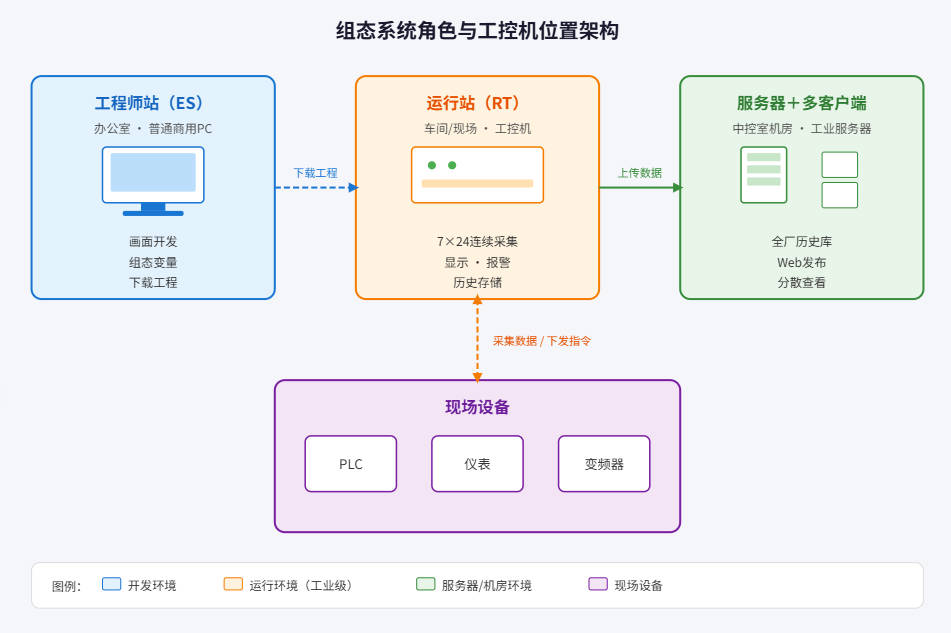

先分清三个角色：组态软件、上位机、工控机是什么关系



很多采购人员混淆这三个概念，先厘清再谈配置：



• 组态软件是软件本身，比如组态王、力控、MCGS、WinCC 等，负责画面开发、数据采集和监控展示；
• 上位机是一个角色，指"跑着监控软件、向 PLC 和仪表读取数据、下发指令的那台电脑"；
• 工控机是这个角色在工业现场最常见的硬件载体——一台按连续运行和恶劣环境设计的工业计算机。



同一个项目里，电脑还可能分成两种角色：工程师站（ES）用来开发和修改组态画面，运行站（RT）在现场持续监控。两者的硬件要求完全不同。



角色	承担的工作	对硬件的核心要求
工程师站（开发）	绘制画面、组态变量、下载工程	配置跟着开发软件走，普通商用 PC 即可，对环境适应性要求低
运行站（单机监控）	现场连续采集、显示、报警、存储	7×24 连续运行、丰富串口网口、按车间环境选散热与电源
服务器＋多客户端	全厂历史库与 Web 发布，客户端分散查看	更高内存与磁盘冗余，通常部署在中控室机房



一个实用的工程判断是：开发站不必上工控机——工程师画面的电脑放在办公室，普通商用机足够；真正要按工业级配置的是运行站，它才是长期泡在车间、配电房、泵房里的那一台。把预算花在运行站上，比全项目统一买高价机器更合理。





决定配置的四个变量：点数、画面、历史库、通信



组态项目的硬件压力，基本都来自这四个地方：



1. 监控点数：从几百点到几万点不等，点数越多，CPU 轮询和内存占用越大，这是分档的首要依据；
2. 画面复杂度与刷新频率：动画对象多、实时曲线密集刷新的画面，对处理器和显示能力的要求明显高于几个数值的简单展示；
3. 历史数据库：记录多少个点、存多长时间，决定了磁盘容量和持续写入压力，这是最容易被低估的一项；
4. 通信链路：要对接几台 PLC、多少块仪表、几台变频器，每种设备走什么协议，直接决定需要几个串口、几个网口，必要时还要加扩展卡。



以西门子官方公开资料为例，WinCC Unified V20 的最低硬件要求为酷睿 i3 级别处理器、8GB 内存。但厂商标注的最低配置只保证"软件能装能跑"，实际项目要结合上述四个变量向上浮动，这也是同一套软件在不同项目上配置差距很大的原因。

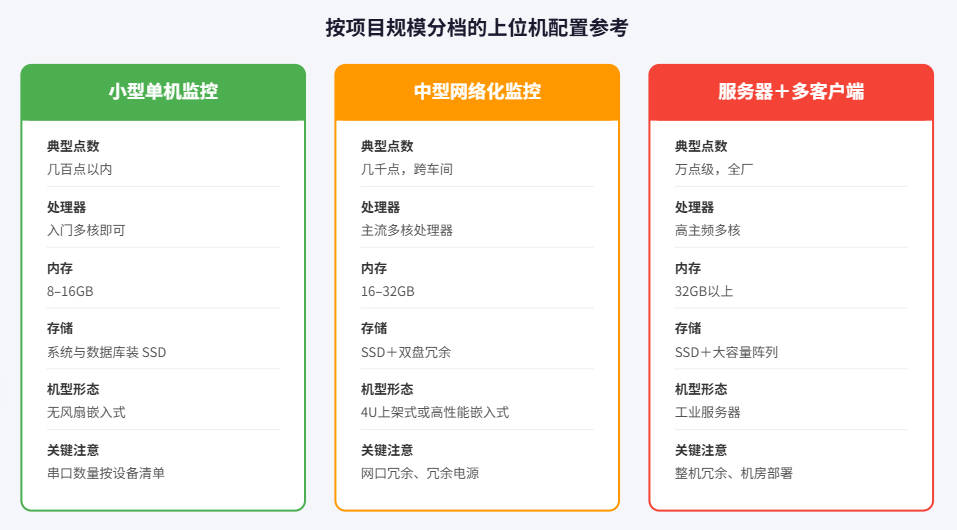

按项目规模分档：三档配置参考





项目规模	小型单机监控	中型网络化监控	服务器＋多客户端
典型点数	几百点以内	几千点，跨车间	万点级，全厂
处理器	入门多核即可	主流多核处理器	高主频多核
内存	8–16GB	16–32GB	32GB 以上
存储	系统与数据库装 SSD	SSD＋双盘冗余	SSD＋大容量阵列
机型形态	无风扇嵌入式	4U 上架式或高性能嵌入式	工业服务器
关键注意	串口数量按设备清单	网口冗余、冗余电源	整机冗余、机房部署



需要说明的是，这张表给出的是常见参考档位，不是固定标准。实际配置应以所用组态软件官方系统要求为基础，结合监控点数、历史记录时长和通信链路数量上浮确认。比如同样是几千点的项目，历史数据只存一个月和要存三年，磁盘方案就完全不同。



比配置表更重要的五个工程细节



历史数据库不要放在机械硬盘上



组态软件的历史数据是持续高频写入的，机械硬盘在写入排队和查询检索上都容易成为瓶颈，表现为曲线查询卡顿、报表导出慢。系统盘和数据盘都建议使用 SSD，具体容量按记录点数与存储时长估算。关于工业级 SSD 与普通 SSD 的差异，可以参考站内存储选型文章。



运行站按 7×24 选型，而不是按 8 小时办公



办公电脑按每天 8 小时、环境可控的假设设计，车间运行站面对的是全年不断电、粉尘、夏季高温。散热结构（无风扇传导还是风冷）、宽压电源、断电恢复和看门狗自动复位，这些能力在选型时要逐项确认，而不是出问题后再补救。



串口网口按设备清单反推



正确顺序是先列出 PLC、仪表、变频器、智能断路器的完整清单，确认每类设备的接口和协议，再反推工控机需要几个串口、几个网口。串口不够时优先加 PCI 或 PCIe 串口扩展卡，尽量不用 USB 转 485 凑数——现场 USB 转接在电磁干扰下容易掉线重枚举，监控画面频繁断线的故障很多源于此。



现场环境决定机型形态



中控室机房可以选 4U 上架式，方便走线和维护；设备内嵌、挂墙安装选无风扇嵌入式；粉尘、油污、腐蚀性气体环境要全密闭无风扇结构并关注防护等级。形态选错，后期维护成本会远超采购差价。



显示与操作方式一起确认



是否需要双屏异显（一屏监控、一屏报警）、现场是否要触控操作，都影响硬件选择。需要在柜门或设备上直接操作的场景，也可以考虑工业触摸屏一体机形态，把上位机与显示合并成一台设备。



国产化项目要额外确认三件事



信创项目里的组态上位机，除了常规配置还要确认：



• 组态软件的适配版本：主流国产组态软件近年陆续推出了支持国产处理器与国产操作系统的版本，采购前要确认所用工况软件是否有对应版本，而不是默认所有版本都支持；
• 驱动与通信链路：串口卡、网卡在国产操作系统下的驱动情况，直接影响通信链路能否建立；
• 用实际工程验证：把真实的组态工程文件、设备清单拿到目标平台上跑通采集、报警、历史存储全流程，再下单批量采购。"厂商说支持"和"项目上跑通"是两回事。



采购检查清单



序号	确认项	要点
1	监控点数规模	当前点数＋未来三年扩展量
2	组态软件与版本	软件名称、版本号、官方系统要求
3	开发站与运行站是否分开	开发用普通 PC，运行站按工业级配
4	处理器档位	按点数与画面复杂度对应分档
5	内存容量	结合历史库、报警与曲线缓存确认
6	存储方案	系统盘与数据盘是否 SSD、容量与冗余
7	串口与网口数量	按现场设备清单反推，预留扩展
8	连续运行要求	是否 7×24、看门狗、断电自恢复
9	现场环境与安装	温湿度、粉尘、安装位置、防护要求
10	国产化要求	CPU 平台、操作系统与组态软件适配验证



常见的五个选型错误



• 只对照软件"最低配置"采购：点数上来之后监控画面卡顿，再升级已经影响生产；
• 开发站和运行站混用一台机器：工程师在运行站上改工程、调试程序，一旦死机影响的是生产监控；
• 历史数据库放在机械硬盘：曲线查询越来越慢，维护人员以为软件有问题，实际是存储瓶颈；
• 串口不够用 USB 转接凑：现场干扰下频繁掉线，故障排查远比一张串口卡的成本高；
• 用办公电脑顶岗运行站：夏季高温车间频繁死机重启，7×24 场景下可靠性完全不够。



总结



组态软件对电脑的要求，答案不在软件说明书里，而在项目现场：点数规模定处理器和内存档位，历史数据定存储方案，设备清单定接口数量，运行环境定机型形态，连续运行要求定可靠性配置。开发站可以用普通电脑，把预算集中到需要 7×24 连续监控的运行站上。



如果已经确定了组态软件与版本、监控点数、现场设备清单和安装环境，可以把这些条件整理成一份清单，据此进一步确认上位机的处理器档位、接口数量与机型形态，避免只按最低配置采购，后期扩展陷入被动。



常见问题



组态软件装在普通办公电脑上行不行？



开发阶段完全可以，工程师站对硬件和环境要求都不高。但作为现场运行站不建议：办公电脑按 8 小时办公设计，接口数量少，散热和电源余量也不针对车间环境，长期连续运行出故障的概率明显更高。



上位机和工控机是一回事吗？



不是。上位机是"承担监控与指令下发角色的电脑"，工控机是这个角色常用的硬件载体。小型项目里一台电脑同时兼任，大型项目里上位机可能由服务器承担，工控机则分布为各车间的采集与监控节点。



怎么估算自己的项目属于哪一档？



把 I/O 变量、中间变量和历史记录点数加起来，再预留扩展量，就得到大致的点数规模；不知道如何统计时，可以向组态软件供应商或集成商确认授权点数，软件授权点数本身就是项目规模的直接反映。
