工控机要支持哪些通信协议？Modbus、Profinet与EtherCAT的硬件接口与选型

工控机的通信协议选型，核心不是"支持多少种协议"，而是不同协议对硬件接口的需求差异很大。Modbus RTU走串口，Modbus TCP和PROFINET RT走标准网口，EtherCAT需要专用主站实现，OPC UA是软件层协议对CPU和内存有要求。选型时如果只看产品参数表上写着"支持Modbus、Profinet、EtherCAT"就下单，到货后可能发现网口数量不够、串口数量不足或缺少协议主站软件许可。真正要确认的是：每种协议需要什么硬件接口，单台工控机要同时跑几种协议，不同场景的协议组合方案是什么。



一、工控机通信协议选型的核心问题：不是协议本身，而是硬件接口规划



工控机与PLC在通信能力上的关键区别在于：PLC通常原生支持一种或几种特定协议（如西门子PLC原生支持PROFINET），而工控机需要通过硬件接口加软件协议栈的组合来支持各种协议。这意味着选型时不仅要确认"支持什么协议"，还要确认"通过什么硬件实现"。



工控机支持工业通信协议的三种途径：



• 内置接口直接支持：串口直接跑Modbus RTU，网口直接跑Modbus TCP或PROFINET RT
• PCIe扩展卡支持：插入PROFINET IRT控制器卡或EtherCAT硬件主站卡
• 软件协议栈支持：安装OPC UA Server软件或SOEM EtherCAT软件主站



不同途径对工控机硬件的要求完全不同，选型时需要提前规划接口数量、扩展槽数量和CPU与内存配置。



二、六种主流工业通信协议的工控机适配要求





1. Modbus RTU：串口通信的基础协议



Modbus RTU运行在RS-232/RS-485串口上，是工控机最基础的通信协议。工控机需要配备对应数量的COM口。关键选型点：串口数量需匹配从站分组需求（一条RS-485总线可挂载多个从站，但不同波特率或不同协议参数的设备需要分总线部署），工业现场建议选配隔离串口以防止雷击和干扰，波特率需匹配设备要求（常见9600至115200bps）。



2. Modbus TCP：标准网口即可，但要注意并发连接



Modbus TCP基于标准以太网（TCP端口502），工控机只需标准网口即可支持。关键选型点：网口数量需覆盖Modbus TCP设备网络和其他网络需求（如管理网、视频流），大量从站轮询时CPU负载会上升，需评估CPU并发处理能力，如果需要与其他实时协议共用网口需评估网络隔离方案。



3. PROFINET：RT用标准网卡，IRT需专用控制器



PROFINET分为RT（实时通信，5至10ms级）和IRT（同步实时，小于1ms且抖动小于1μs）两个等级。RT模式可以通过标准以太网网卡加PROFINET软件协议栈实现。IRT模式需要专用PROFINET控制器ASIC芯片支持，通常通过PCIe PROFINET控制器卡实现。关键选型点：确认现场设备要求的是RT还是IRT等级，RT模式确认网卡芯片是否兼容PROFINET协议栈，IRT模式需确认PCIe扩展槽可用并选配对应控制器卡。



4. EtherCAT：需要专用主站实现



EtherCAT采用"飞读飞写"机制，主站负责发送和接收以太网帧。工控机作为EtherCAT主站的两种方式：软件主站（如SOEM等开源栈，使用标准网口，但对CPU实时性要求高，通常需要实时操作系统配合），硬件主站（通过PCIe EtherCAT主站卡实现，卡上处理器处理EtherCAT帧，减轻CPU负担）。关键选型点：确认从站数量和周期时间要求，软件主站需确认操作系统是否支持实时扩展，硬件主站需确认PCIe插槽可用。关于PCIe扩展方式的详细对比，可参考工控机扩展方式怎么选？PCIe扩展卡与COMe、MXM模块对比指南。



5. OPC UA：软件层协议，对CPU和内存有要求



OPC UA不是现场总线协议，而是应用层互操作协议，运行在标准以太网上。工控机通过安装OPC UA Server或Client软件实现。关键选型点：CPU性能需匹配OPC UA会话数和数据点数（大量数据点订阅时CPU负载显著上升），内存容量需支持协议栈运行（建议不低于4GB），如果需要Pub/Sub模式需确认网络组播支持。



6. CANopen：通过CAN接口卡接入



CANopen运行在CAN总线上，工控机需要通过CAN接口接入。通常通过PCIe CAN卡或USB-CAN适配器实现。关键选型点：CAN通道数量匹配总线数量，CAN卡是否支持目标CANopen协议栈，波特率匹配现场设备要求。关于CAN总线接口的详细选型，可参考工控机CAN总线接口怎么选？从CAN卡类型到上层协议配置实战。

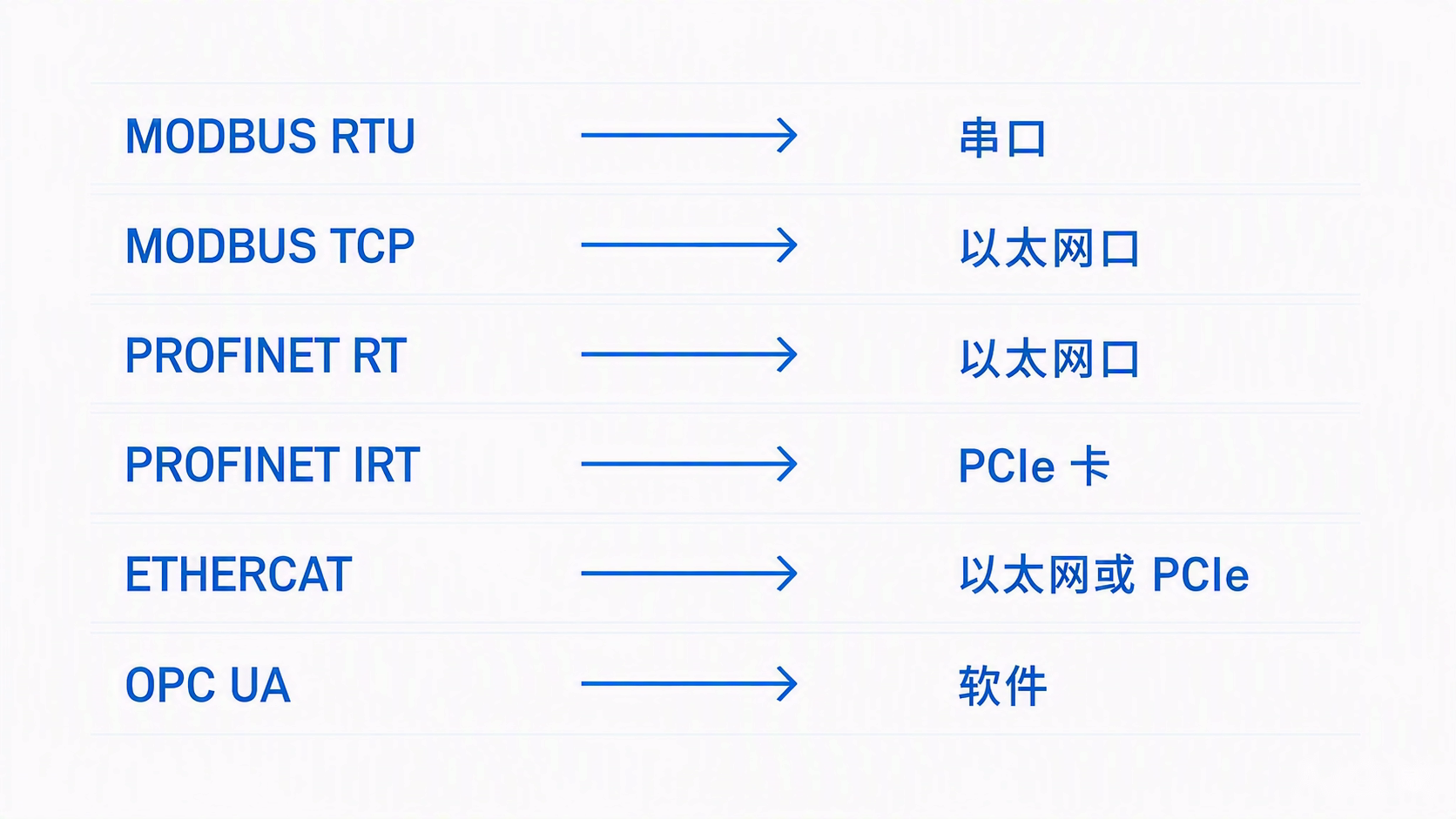

三、协议与工控机硬件接口的对应关系



选型时最容易被忽略的是：同一种"支持"可能对应完全不同的硬件需求。下表将每种协议的接口类型、硬件实现方式和选型确认点系统对照：



协议	工控机接口	硬件实现方式	选型确认点
Modbus RTU	COM口（RS-485）	内置串口或PCIe串口卡	串口数量、隔离要求、波特率
Modbus TCP	网口（RJ45）	标准网卡	网口数量、并发连接数
PROFINET RT	网口（RJ45）	标准网卡加协议栈	网卡芯片兼容性、协议栈许可
PROFINET IRT	PCIe扩展	PCIe控制器卡	插槽类型、控制器型号
EtherCAT	网口或PCIe	软件主站（网口）或硬件主站卡	OS实时性、插槽可用性
OPC UA	网口（RJ45）	软件加标准网卡	CPU核心数、内存容量
CANopen	PCIe或USB	CAN接口卡	通道数量、协议栈支持



从表中可以看出一个关键规律：同样是"支持PROFINET"，RT模式只需要标准网口加软件协议栈，IRT模式则需要额外购买PCIe控制器卡。采购时如果不区分等级，可能导致硬件配置不足或预算浪费。



四、单台工控机如何同时运行多种通信协议



实际项目中，一台工控机往往需要同时对接多种协议的设备。比如产线控制场景中，工控机既要通过Modbus RTU读取传感器数据，又要通过PROFINET连接PLC，还要通过OPC UA向MES系统上报数据。



多协议同时运行的硬件规划原则：



1. 串口协议与以太网协议分离：Modbus RTU走串口，Modbus TCP、PROFINET和OPC UA走网口，避免接口混用
2. 实时协议与非实时协议分网口：PROFINET RT或EtherCAT建议使用独立网口，不与OPC UA或管理网络共用，避免网络拥塞影响实时性
3. 高实时协议使用专用扩展卡：PROFINET IRT和EtherCAT硬件主站建议通过PCIe扩展卡实现，减少CPU占用和网络冲突
4. 网口数量规划：基础场景2个网口（1个现场总线加1个管理网），多协议场景3至4个网口，可通过PCIe网卡扩展
5. CPU和内存预留：同时运行OPC UA Server和EtherCAT软件主站时CPU负载叠加，需预留足够计算余量



协议组合	网口需求	串口需求	PCIe扩展	典型场景
Modbus RTU + Modbus TCP	1个	1至4个	无	数据采集站
Modbus TCP + OPC UA	2个（分网）	无	无	边缘数据上报
PROFINET RT + Modbus RTU	1至2个	2至4个	无	产线控制加仪表采集
EtherCAT + OPC UA	2个	无	EtherCAT主站卡（可选）	运动控制加数据上报
PROFINET IRT + EtherCAT	2个	无	PROFINET卡加EtherCAT卡	高精度多协议控制
Modbus RTU + CANopen + OPC UA	1至2个	2至4个	CAN卡	混合架构数据采集



关于多网口和串口配置的详细方案，可参考工控机多网口与串口配置实战：工业现场通讯架构怎么搭。关于工控机接口的整体规划，可参考工控机接口怎么选？串口、网口、USB与扩展槽配置指南。

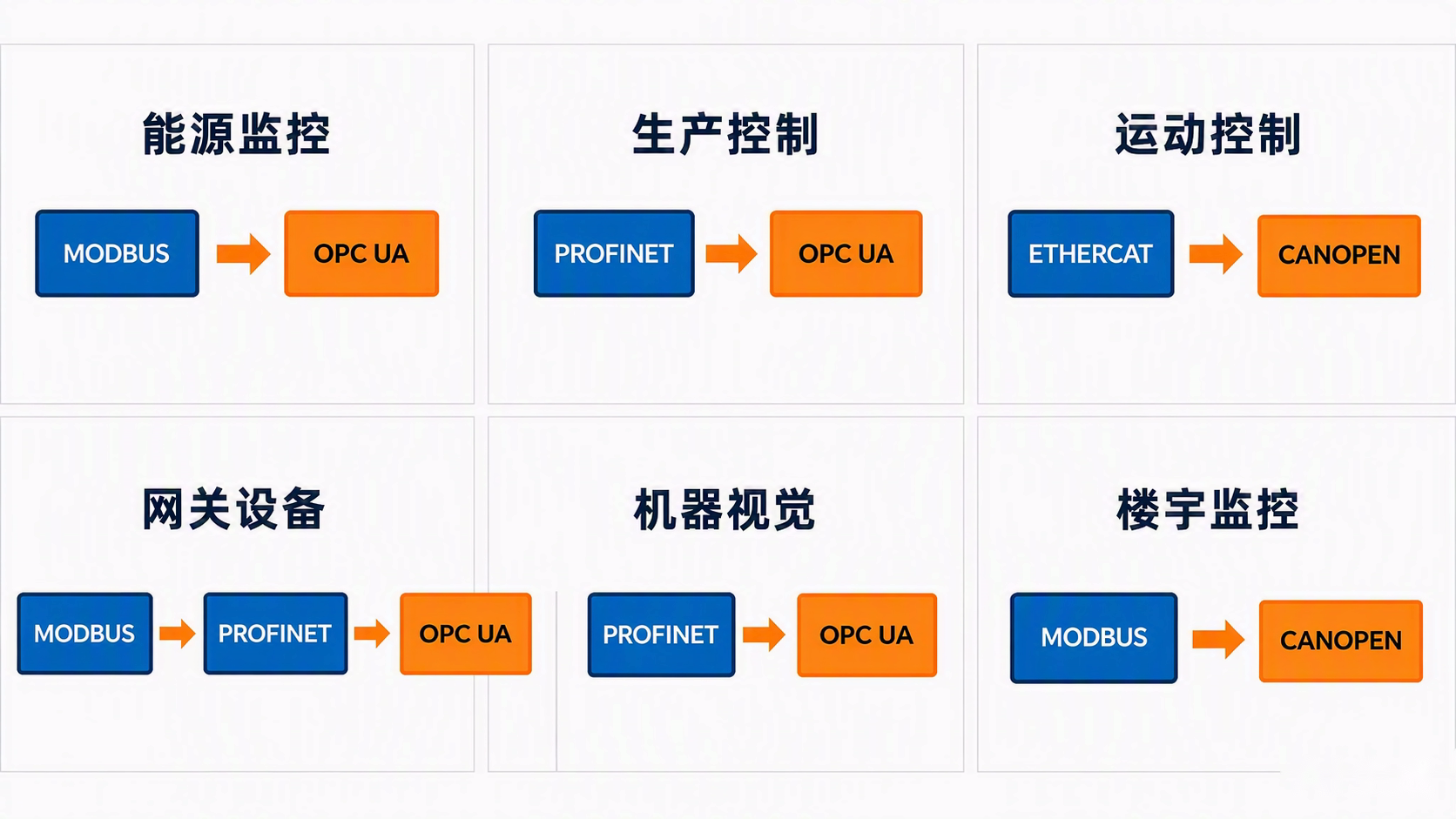

五、不同应用场景的协议组合方案





不同应用场景对协议的需求差异很大。下表按六类典型场景给出推荐协议组合和硬件配置方案：



应用场景	推荐协议组合	硬件配置	注意事项
能源数据采集	Modbus RTU + Modbus TCP + OPC UA	2网口加2至4串口	电表水表走Modbus，上层SCADA走OPC UA
产线自动化控制	PROFINET RT + Modbus RTU	1至2网口加2至4串口	PLC走PROFINET，仪表走Modbus
运动控制系统	EtherCAT + OPC UA	2网口加EtherCAT主站卡	伺服走EtherCAT，MES走OPC UA
设备联网网关	Modbus RTU + Modbus TCP + OPC UA + PROFINET	3至4网口加2至4串口	多协议转换，需高性能CPU
机器视觉检测	Modbus TCP + OPC UA + GigE Vision	2至3网口	视觉流走GigE，控制走Modbus，上报走OPC UA
储能BMS监控	CANopen + Modbus TCP + OPC UA	1至2网口加CAN卡	BMS走CANopen，EMS走Modbus TCP



选型建议：能源采集和简单监控场景优先选Modbus系列协议，成本最低、部署最简单。产线控制场景以PLC协议生态为准（西门子用PROFINET，罗克韦尔用EtherNet/IP）。运动控制和高同步场景必须选EtherCAT或PROFINET IRT。设备联网和多协议转换场景需重点评估CPU性能和网口数量。关于工业数据采集工控机的详细选型，可参考工业数据采集工控机怎么选？看通讯接口、边缘预处理与国产化适配。关于变频器和伺服驱动器的通信协议配置，可参考工控机怎么连接变频器和伺服驱动器？通信协议与接口配置指南。



六、工控机协议选型决策流程



协议选型可按以下五步执行：



1. 盘点现场设备通信协议：列出所有需要对接的设备及其支持的通信协议，标注每台设备的协议类型和接口要求
2. 确认协议实时性等级：数据采集用非实时协议（Modbus、OPC UA）即可，产线控制需要软实时（PROFINET RT），运动控制和高同步需要硬实时（EtherCAT、PROFINET IRT）
3. 规划硬件接口数量：根据协议计算需要的串口数、网口数和PCIe扩展卡数量，实时和非实时协议分网口规划
4. 评估CPU和内存需求：软件协议栈（OPC UA Server、EtherCAT软件主站）对CPU有要求，多协议同时运行时需预留计算余量
5. 确认操作系统和软件兼容性：PROFINET协议栈和EtherCAT软件主站需要确认OS支持，OPC UA Server软件需确认授权方式



七、工控机通信协议采购检查清单



序号	确认项	确认方法
1	现场设备协议清单已列出	盘点所有需要对接的设备及其通信协议
2	串口数量和类型已确认	确认RS-232/RS-485串口数量和隔离要求
3	网口数量已规划	按实时和非实时分网口规划，预留管理网口
4	PROFINET等级已确认	确认需要RT还是IRT，IRT需扩展控制器卡
5	EtherCAT主站方案已确认	确认软件主站还是硬件主站卡
6	OPC UA软件许可已确认	确认OPC UA Server软件的授权和兼容性
7	CAN接口需求已评估	确认CANopen或CAN总线通道数和波特率
8	PCIe扩展槽数量已确认	确认可用PCIe插槽满足协议卡扩展需求
9	CPU和内存配置已评估	评估多协议软件栈同时运行的资源需求
10	操作系统兼容性已确认	确认目标OS支持所有协议栈软件



八、常见协议配置错误与规避



错误一：网口数量不足导致协议混用



将PROFINET RT和OPC UA共用一个网口，OPC UA大流量数据传输时挤占PROFINET实时通道。规避方法：实时协议和非实时协议分网口部署，或使用VLAN隔离。



错误二：串口数量估算不足



选型时只配了2个串口，现场实际有6台RS-485设备需要分总线部署（不同波特率或不同协议参数）。规避方法：按设备分组规划串口，每组一条总线，预留余量。



错误三：PROFINET RT误认为需要专用控制器卡



实际只需要RT模式（5至10ms响应），标准网卡加协议栈即可实现，但采购了昂贵的IRT控制器卡。规避方法：先确认实时性等级再选硬件，避免过度配置。



错误四：软件EtherCAT主站未配实时操作系统



使用软件EtherCAT主站（SOEM等）但操作系统为标准Windows或Linux，无法保证周期性发送EtherCAT帧的实时性。规避方法：软件EtherCAT主站需配合实时操作系统或实时扩展，或改用硬件主站卡。



错误五：OPC UA Server资源不足



安装OPC UA Server后订阅大量数据点，CPU负载过高导致其他协议通信延迟增大。规避方法：评估数据点数量和订阅频率，选配足够核心数的CPU和内存容量。



FAQ



PROFINET RT和IRT在工控机选型上有什么区别？



RT模式通过标准网卡加协议栈实现，不需要额外硬件，适合5至10ms响应的应用。IRT模式需要专用PROFINET控制器ASIC芯片，通常通过PCIe扩展卡实现，适合小于1ms同步控制的应用。选型时先确认现场设备要求的等级，再决定是否需要扩展卡。如果项目只需要读取传感器数据和基础控制，RT模式通常足够；多轴同步控制或高速运动场景才需要IRT。



工控机能同时跑Modbus和Profinet吗？



可以。Modbus RTU走串口，PROFINET走网口，两者互不干扰。如果Modbus TCP和PROFINET RT需要同时运行，建议分配不同网口，避免网络流量互相影响。多协议同时运行时需评估CPU资源是否充足，特别是同时运行软件协议栈（如OPC UA Server、软件EtherCAT主站）的场景。



OPC UA需要单独的硬件吗？



不需要。OPC UA是应用层软件协议，在标准网卡上运行，不需要专用硬件。但需要评估CPU和内存配置：大量数据点订阅时OPC UA协议栈会占用较多CPU资源。建议运行OPC UA Server的工控机CPU不低于4核、内存不低于4GB，具体配置需结合实际数据点数和订阅频率确定。



总结



工控机通信协议选型的核心不是确认"支持哪些协议"，而是规划"每种协议通过什么硬件接口实现"。Modbus RTU需要串口，Modbus TCP和PROFINET RT需要标准网口，PROFINET IRT和EtherCAT可能需要PCIe扩展卡，OPC UA对CPU和内存有要求。单台工控机多协议同时运行时，需要按实时性分网口、按设备分组分串口、按扩展需求预留PCIe插槽。如果已经确定了现场设备协议清单、实时性等级和硬件接口需求，可以根据这些条件进一步确认工控机的网口数量、串口配置、PCIe扩展方案和CPU与内存规格，避免到货后发现接口不够或协议栈不兼容。
