工控机PoE网口怎么选？供电标准、功率预算与端口规划

工控机选型时，PoE（Power over Ethernet）网口不是"有就行"。PoE标准分af、at、bt三个等级，单口供电功率从15.4W到90W不等，直接决定能接什么设备、接几台。选PoE网口前，需要先确认每台受电设备的功率需求、线缆长度和整机供电预算，否则容易出现设备随机掉电、相机丢帧或AP频繁重启等问题。





工控机为什么需要PoE网口

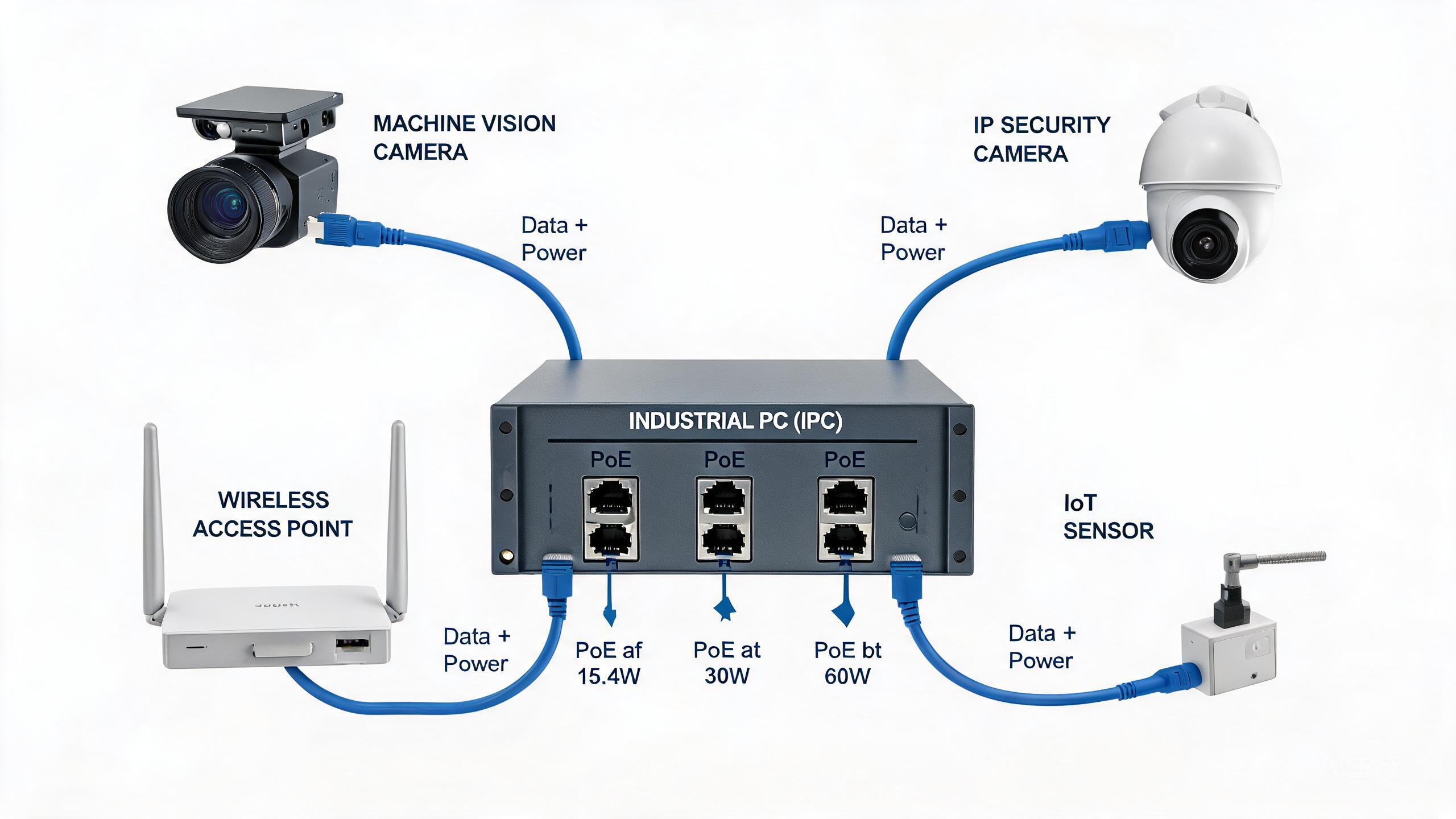

PoE技术通过一根以太网线同时传输数据和电力，省去单独的电源布线。工业现场有四类设备依赖PoE供电：



• 工业相机：GigE Vision协议相机普遍支持PoE供电，一根网线完成图像传输和供电，特别适合多相机视觉检测工位
• IP摄像头：工厂安防监控摄像头大多采用PoE，简化高点布线和电源管理
• 无线AP：产线WiFi覆盖的接入点通过PoE部署在立柱或天花板，无需就近找电源插座
• IoT传感器和网关：部分工业传感器和边缘网关支持PoE供电，减少布线点位



PoE网口的核心价值在于减少现场布线复杂度、降低故障点位。一个典型的机器视觉工位，如果4台工业相机每台都需要单独拉电源线，布线工作量和故障风险都会显著增加。PoE网口将数据和供电合为一根线缆，安装效率和维护便利性都会提升。



下表列出常见PoE受电设备及其典型功率需求，供选型时参考：



设备类型	典型功率需求	建议PoE标准	说明
GigE Vision工业相机	3-12W	af（15.4W）	大多数支持PoE af即可
基础IP摄像头	6-12W	af（15.4W）	固定焦距摄像头
PTZ云台摄像头	15-25W	at（30W）	带云台转动和加热
WiFi 6无线AP	15-25W	at（30W）	高功率AP需PoE+
工业IoT网关	3-8W	af（15.4W）	低功耗传感器节点



注：以上功率为常见设备的典型范围，实际功率以设备规格书为准。

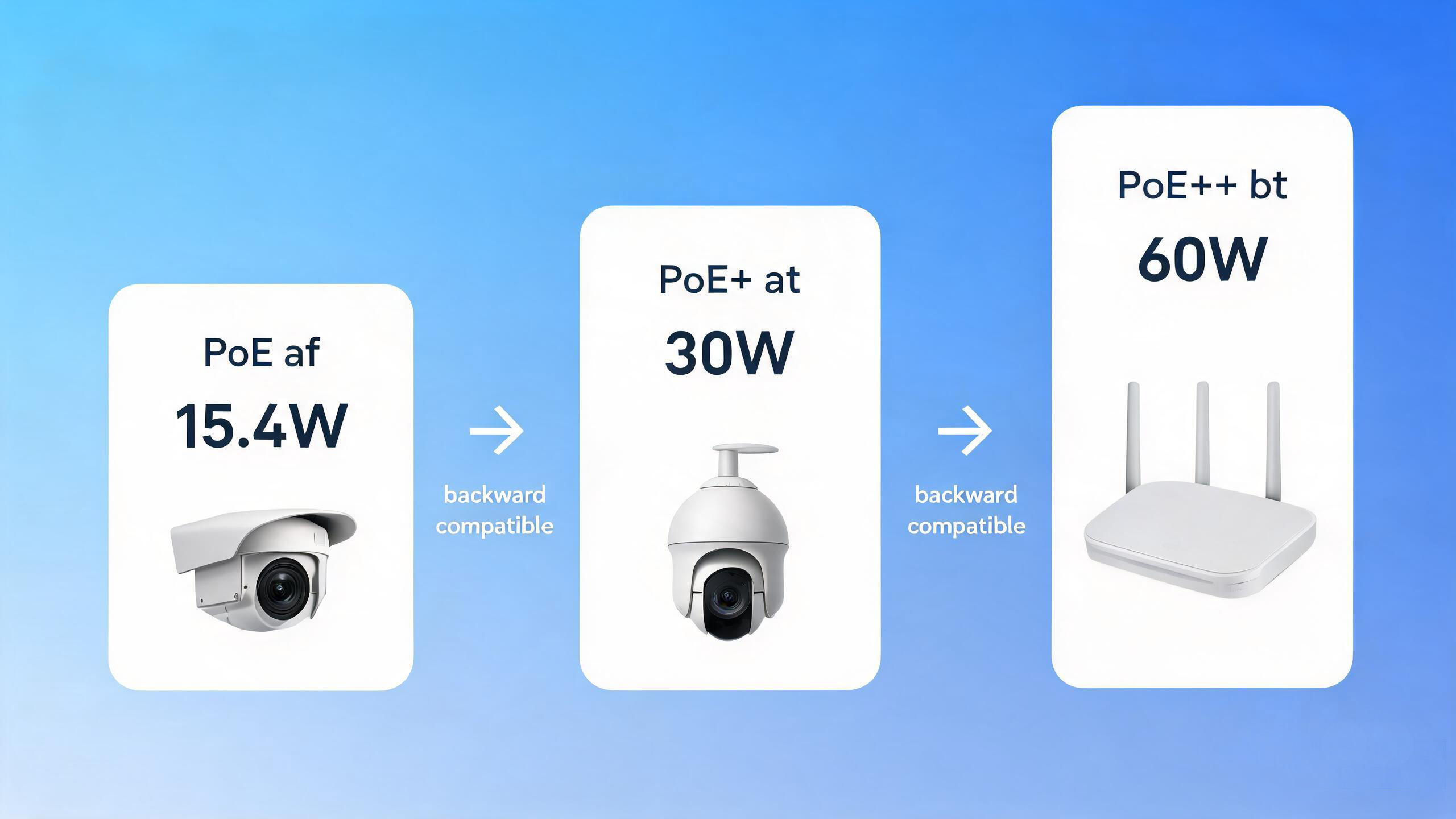

PoE供电标准对照：af、at和bt有什么区别



PoE标准由IEEE制定，不同标准对应不同的供电能力。工控机PoE网口支持的等级直接决定能连接什么类型的设备。





IEEE标准	常用名称	PSE输出功率	PD接收功率	供电线对	典型应用
802.3af	PoE	15.4W	12.95W	2对线	工业相机、基础IP摄像头
802.3at	PoE+	30W	25.5W	2对线	PTZ摄像头、WiFi 6 AP
802.3bt Type 3	PoE++	60W	51W	4对线	大功率AP、LED照明
802.3bt Type 4	PoE++	90W	71W	4对线	工业显示屏、小型基站



几个关键点需要注意：



• PSE与PD的关系：PSE（供电设备，即工控机PoE网口）输出功率大于PD（受电设备）接收功率，差额为线缆损耗
• 向下兼容：at口可以给af设备供电，bt口可以给at和af设备供电，但反过来不行
• 选型原则：以PD实际需求为准，不必过度追求高功率标准。如果只接工业相机，af口完全够用



在机器视觉工控机选型中，PoE网口的配置直接影响多相机系统的部署方案。如果项目需要同时连接多台GigE Vision相机，建议参考机器视觉工控机配置要求中的多相机PoE口规划方法。



PoE功率预算怎么算



功率预算是PoE选型中最容易被忽略的参数。一台工控机的PoE总供电能力不是"端口数×单口功率"那么简单。



PSE控制芯片有一个总功耗上限。当多个端口同时满载供电时，所有端口的实际功耗之和不能超过这个上限。例如，一台工控机有4个PoE af网口，PSE总预算通常为60-65W——4个口各15.4W理论需要61.6W，加上芯片自身损耗，总需求可能超过预算。



计算方法：



1. 列出每个PoE端口的PD实际功耗（查设备规格书，不是PoE标准上限）
2. 加上线缆损耗（Cat5e/Cat6在100m长度上约损耗0.5-2.5W/端口，短距离可忽略）
3. 加上安全余量（建议15-20%）
4. 总和不超过PSE标称总功耗预算



计算示例：4台GigE相机各8W，线缆10m（损耗可忽略），安全余量20%。



总功耗 = 4×8W + 0W + (32W×20%) = 38.4W，低于60W预算，配置可行。



反面示例：4台PoE+设备各25.5W，总功耗 = 4×25.5W + 损耗 + 余量 ≈ 122W，远超60W预算。此时PSE会启动过载保护，部分端口断电，导致设备随机掉电、相机丢帧或AP频繁重启。



在规划多网口PoE工控机时，通讯架构的整体设计同样重要，可以参考工控机多网口与串口配置实战中的网段划分和接口规划方法。



PoE端口数量怎么规划



端口数量规划分三步：



1. 按设备清单确定基础端口数：逐台列出需要PoE供电的设备，确认PoE标准等级
2. 预留扩展端口：建议预留1-2个PoE端口用于未来设备增加
3. 区分PoE口和非PoE口：连接PLC、上位机、MES等不需要PoE的设备用普通网口，避免浪费PoE资源





场景	PoE端口数	非PoE网口数	说明
机器视觉4相机检测线	4	2	4台GigE相机+PLC+MES上行
工厂安防监控	6-8	2	IP摄像头+AP+管理网络
工业IoT数据采集	2-4	4+	IoT网关+多串口设备+PLC



选型时容易忽略的3个参数



1. 散热设计



PoE PSE芯片工作时发热量较大，4口PoE满载时芯片温度可达70-80℃。工控机散热设计需匹配PoE负载，特别是无风扇机型要关注传导散热能力是否足够。如果PoE口数量多且负载重，优先选择散热余量充足的机型。



2. PSE总功耗预算



不是每个端口都能同时满载。8口PoE at（30W×8=240W）的PSE芯片总预算通常只有120-150W，实际只能支持4-5个端口满载。选型时要确认PSE芯片规格书中的总功率参数，而不是简单用端口数乘以单口功率。



3. 线缆质量与长度



劣质网线导致压降过大，100m长度上可能损耗3-5W，PD端功率不足。建议使用Cat5e以上品质网线，关键链路控制在50m以内。如果现场布线距离较长，需要在功率预算计算中预留更多线缆损耗余量。

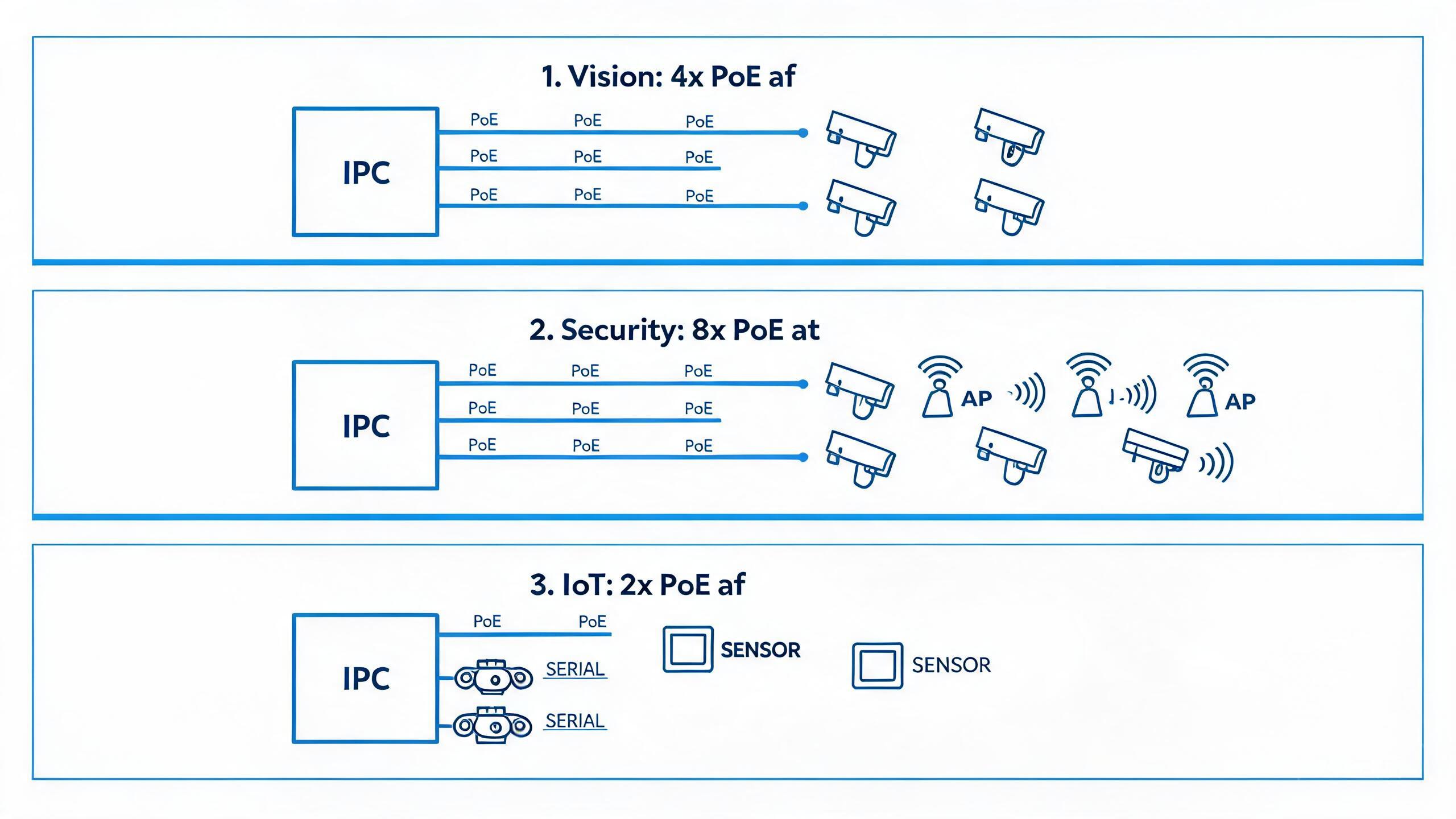

三种典型场景的PoE配置示例



场景	PoE标准	端口数	连接设备	功率预算需求	选型建议
视觉检测线	af	4	4台GigE相机（各8W）	约40W	4口PoE af嵌入式工控机
安防+AP	at	6	4台IP摄像头+2台AP	约110W	8口PoE+混合机型
IoT网关	af	2	2台IoT网关（各5W）	约15W	2口PoE+多串口机型



注：以上功率为估算值，实际以设备规格书为准；机型选择需结合CPU平台、安装方式和环境要求综合判断。



PoE网口选型检查清单



1. 确认每台受电设备的PoE标准需求（af/at/bt）
2. 确认每台设备的实际功耗（查设备规格书，不是PoE标准上限）
3. 计算总功耗预算（设备功耗之和+线缆损耗+安全余量15-20%）
4. 确认PSE总功耗预算是否满足所有端口同时供电
5. 确认PoE端口数量是否满足当前需求+预留1-2个扩展口
6. 确认非PoE网口数量是否满足（PLC、MES等不需要PoE的设备）
7. 确认整机散热设计是否匹配PoE满载负载
8. 确认供电电源总功率是否足够（PoE功耗+系统功耗）



常见问题



PoE网口能接非PoE设备吗？



可以。PoE网口向下兼容普通以太网设备，连接普通PLC或交换机时只传输数据不供电。PoE供电需要PD设备支持握手协议（IEEE 802.3af/at/bt定义的检测和分级过程）才会启动，非PoE设备不会误受电。



工控机PoE口不够用能扩展吗？



可以。通过PCIe扩展卡加装PoE网卡是常见方案，但需确认工控机有空闲PCIe插槽和足够的供电能力。扩展卡的PSE总预算和散热也需评估，特别是多口PoE扩展卡的功耗可能达到30-50W，对整机电源和散热有额外要求。



飞腾或国产化工控机支持PoE吗？



支持。PoE功能与CPU平台无关，由PSE控制芯片决定。飞腾、龙芯等国产平台的工控机同样可以配置PoE网口，选型时关注PSE芯片型号和驱动适配情况即可。国产化项目中如果需要PoE功能，可以在确认CPU平台和操作系统后再筛选支持PoE的机型。



总结



如果项目需要连接工业相机、IP摄像头或无线AP等PoE设备，选型时不能只看"有没有PoE口"。需要按设备清单逐项确认PoE标准等级、单口实际功耗和总功率预算，再结合端口数量、散热设计和安装方式综合判断。如果已经确定了PoE设备清单、功率需求和现场环境，可以根据这些条件确认工控机配置，避免PoE端口不足或功率预算不够导致后期返工。
