工控机时钟同步怎么实现？NTP、PTP、GPS与北斗授时方案选型

工控机时钟同步不是"装一个NTP软件"就能解决。真正决定选哪种授时方案的，是项目对时间精度的要求、授时源的可获得性、工控机网卡是否支持硬件时间戳，以及是否需要加装PCIe授时卡。电力调度需要微秒级对齐，分布式SCADA只需毫秒级同步，两者方案差异很大。本文从授时原理、精度分层、硬件方案和行业场景四个维度，系统对比NTP、PTP、GPS、北斗和IRIG-B五种授时方式，帮助采购人员和工程师按精度需求选择授时方案。



工控机为什么需要时钟同步



工业现场对时间同步的需求来自多个层面，不同层面的精度要求差异很大：



• 事件顺序记录（SOE）：故障发生时需要精确记录各设备动作顺序，时间偏差可能导致因果误判
• 故障录波对齐：电力系统多个录波装置的数据必须在同一时间基准上拼接，偏差超过1ms可能导致波形错位
• 分布式数据采集：多台工控机分别采集不同工序数据，时间戳必须对齐才能做联合分析
• SCADA时间戳：人机界面记录的所有报警和操作事件需要统一时间基准
• 通信协议一致性：IEC 61850、IEC 60870等协议报文携带时间戳，时钟偏差会导致报文丢弃或重排



这些需求从毫秒级到纳秒级不等，对应的授时方案和工控机硬件配置也不同。选型的第一步不是选授时方式，而是明确项目精度需求。



五种主流授时方式的原理与精度层次



NTP（网络时间协议）



NTP通过以太网传输时间信息，依赖软件处理。局域网内典型精度在1-50ms范围，受网络延迟和系统负载波动影响。NTP不需要额外硬件，工控机只要有网口就能配置NTP客户端，Linux系统原生支持ntp或chrony服务，Windows系统也内置Internet时间同步功能。NTP是最简单、成本最低的时钟同步方式。



PTP（IEEE 1588精确时间协议）



PTP同样走以太网，但依赖网卡硬件时间戳。硬件支持PTP的网卡可以在报文收发的物理层打时间戳，消除操作系统和协议栈的处理延迟，典型精度在1μs到100μs范围。PTP需要三个条件同时满足：支持IEEE 1588的网卡芯片、支持透明时钟或边界时钟的交换机、以及网络中部署的PTP主时钟设备。三者缺一不可，否则退化为软件PTP，精度与NTP接近。



GPS授时



通过GPS卫星信号获取时间信息，精度在10-100ns范围。需要GPS接收模块和天线，工控机可通过串口接收1PPS秒脉冲和NMEA报文，或通过PCIe授时卡直接在硬件层校准系统时钟。GPS授时的优势是精度高、不依赖网络，缺点是室内信号弱，天线需要安装在外部能直视天空的位置。



北斗授时



原理与GPS类似，使用中国北斗卫星导航系统授时，精度与GPS在同一量级。在信创和国产化项目中，北斗授时是优先选择。部分央企和政府项目招标明确要求北斗授时或GPS+北斗双模方案。飞腾、龙芯等国产平台工控机选型时需确认授时卡是否有对应平台驱动。



IRIG-B（串行时间码）



IRIG-B是一种专用串行时间码格式，通过专用线缆传输包含日、时、分、秒的时间信息，同时配合1PPS脉冲实现微秒级对齐。电力变电站的时钟同步系统常以IRIG-B作为标准输出格式，工控机通过PCIe授时卡接收IRIG-B信号。IRIG-B的优势是抗干扰能力强、传输距离较远，但需要专用线缆和授时卡支持。

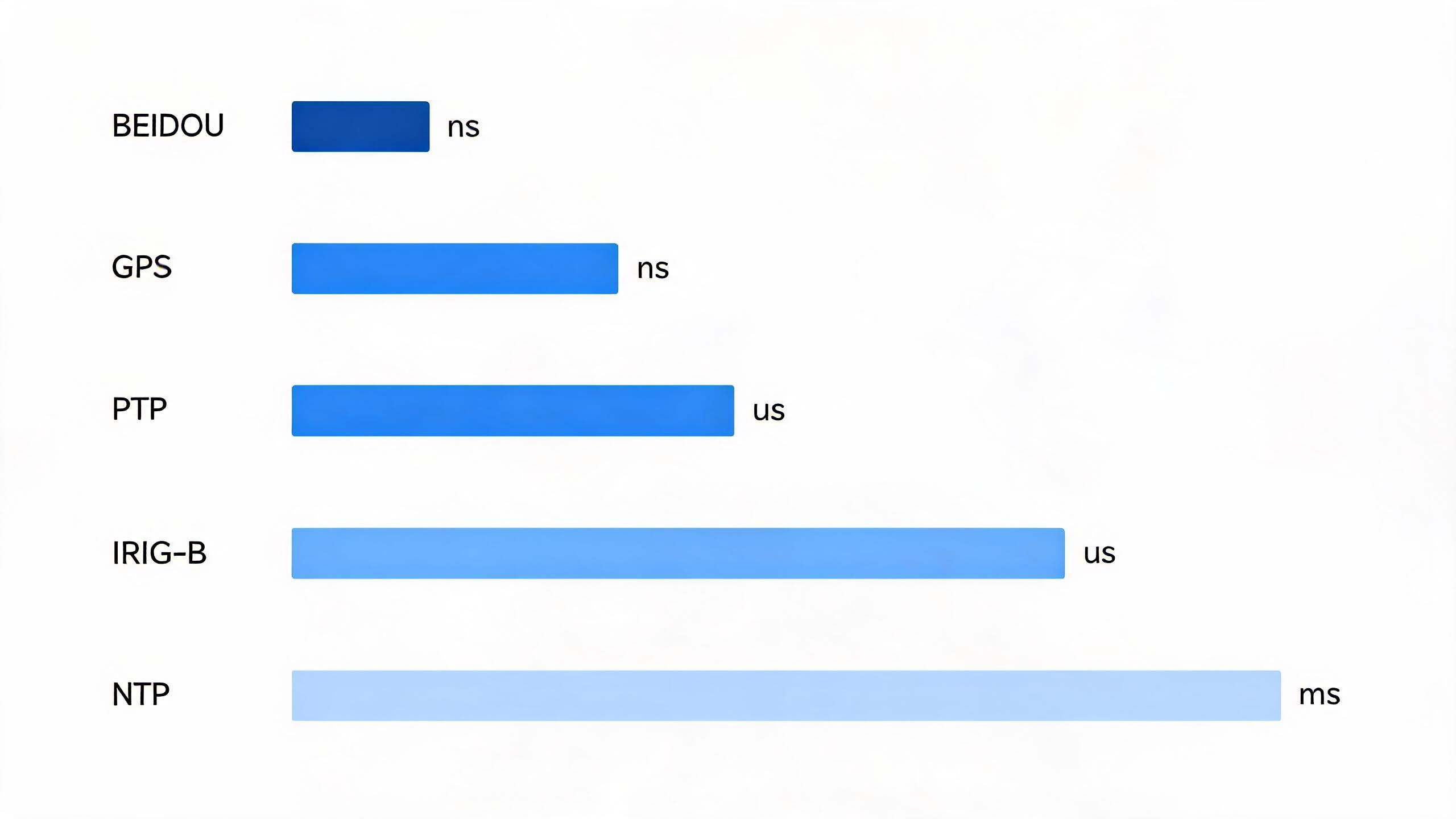

授时方式核心对比



从工控机采购方视角，五种授时方式的关键差异集中在精度、授时源、硬件要求、网络要求和适用行业五个维度：



授时方式	典型精度	授时源	工控机硬件要求	网络要求	典型行业
NTP	1-50ms	NTP服务器	仅需网口	标准以太网	通用工业、SCADA
PTP	1-100μs	PTP主时钟	硬件时间戳网卡	支持IEEE 1588交换机	电力、精密测控
GPS	10-100ns	GPS卫星	GPS接收模块+天线	无需网络	户外设备、独立系统
北斗	10-100ns	北斗卫星	北斗接收模块+天线	无需网络	信创、电力、轨交
IRIG-B	1μs	站级时钟系统	PCIe授时卡或串口	专用线缆	电力变电站

按精度需求选择授时方案



确定授时方案的核心决策路径是按精度需求分层：



毫秒级精度够用——选NTP。适用于SCADA时间戳、报警记录、操作日志等场景。工控机通过网口连接NTP服务器或上级时钟源，不需要额外硬件。选型确认点：NTP服务器的层级（Stratum 1-16）、网络延迟稳定性、NTP客户端软件配置。



100微秒级精度需求——选PTP。适用于电力系统故障录波对齐、分布式同步采样、精密运动控制等场景。需要工控机网卡支持IEEE 1588硬件时间戳，交换机支持透明时钟或边界时钟。选型确认点：网卡芯片型号是否支持PTP、交换机是否支持IEEE 1588、PTP主时钟来源。



微秒级以下精度需求——选GPS/北斗或IRIG-B。适用于电力调度自动化、继电保护时间对齐、时间敏感测量等场景。需要PCIe授时卡或内置授时模块，配合天线安装。选型确认点：授时卡信号源类型、守时能力（卫星信号丢失后维持时钟精度的时间）、天线安装条件。



信创/国产化要求——优先北斗。央企和政府项目招标中常见"支持北斗授时"或"GPS+北斗双模"要求。飞腾/龙芯平台工控机需确认授时卡是否有国产平台驱动，不能只看Windows兼容性。



工控机硬件如何支持时钟同步



工控机接入授时有四种硬件路径，对应不同精度和成本：



1. 网络NTP/PTP方式。工控机通过网口接入NTP或PTP网络，不需要额外硬件。NTP只需软件配置，PTP需确认网卡芯片支持硬件时间戳。常见支持PTP的网卡芯片包括Intel I210/I219系列及部分国产网卡芯片，选型时需向工控机厂家确认网卡具体型号。
2. PCIe授时卡方式。在工控机PCIe插槽插入授时卡，卡上集成GPS/北斗接收芯片，可直接在硬件层校准系统时钟。这种方式精度最高，适合电力变电站和调度中心场景。选型关注：授时卡支持的信号源（GPS/北斗/双模/IRIG-B输入/PTP输入）、PCIe接口规格、授时精度和守时能力。
3. 串口授时方式。通过RS-232/RS-485串口接收外部时钟设备的IRIG-B或NMEA报文，软件解析后校准系统时钟。这种方式精度受串口通信延迟影响，但不需要PCIe插槽，适合嵌入式工控机和小型设备。
4. 内置授时模块方式。部分嵌入式工控机和COMe模块可板载GPS/北斗接收芯片，不需要外接PCIe卡。适合空间受限场景，但授时性能受板载天线限制，通常仍需要外接天线。



PCIe授时卡选型要点



当工控机需要高精度授时时，PCIe授时卡是最常见的方案。选型需关注六个维度：



选型维度	关注点	选型判断
信号源	GPS/北斗/双模/IRIG-B输入/PTP输入	按项目精度和国产化要求选择
授时精度	纳秒级/微秒级	按行业精度需求选择
守时能力	信号丢失后维持精度时长	无人值守场景需足够长
PCIe接口	x1/x4/x8，标准/半长/半高	确认工控机插槽和机箱空间
天线接口	SMA/BNC/TNC	确认安装位置和线缆长度
操作系统支持	Windows/Linux/国产OS驱动	飞腾/龙芯需确认驱动可用

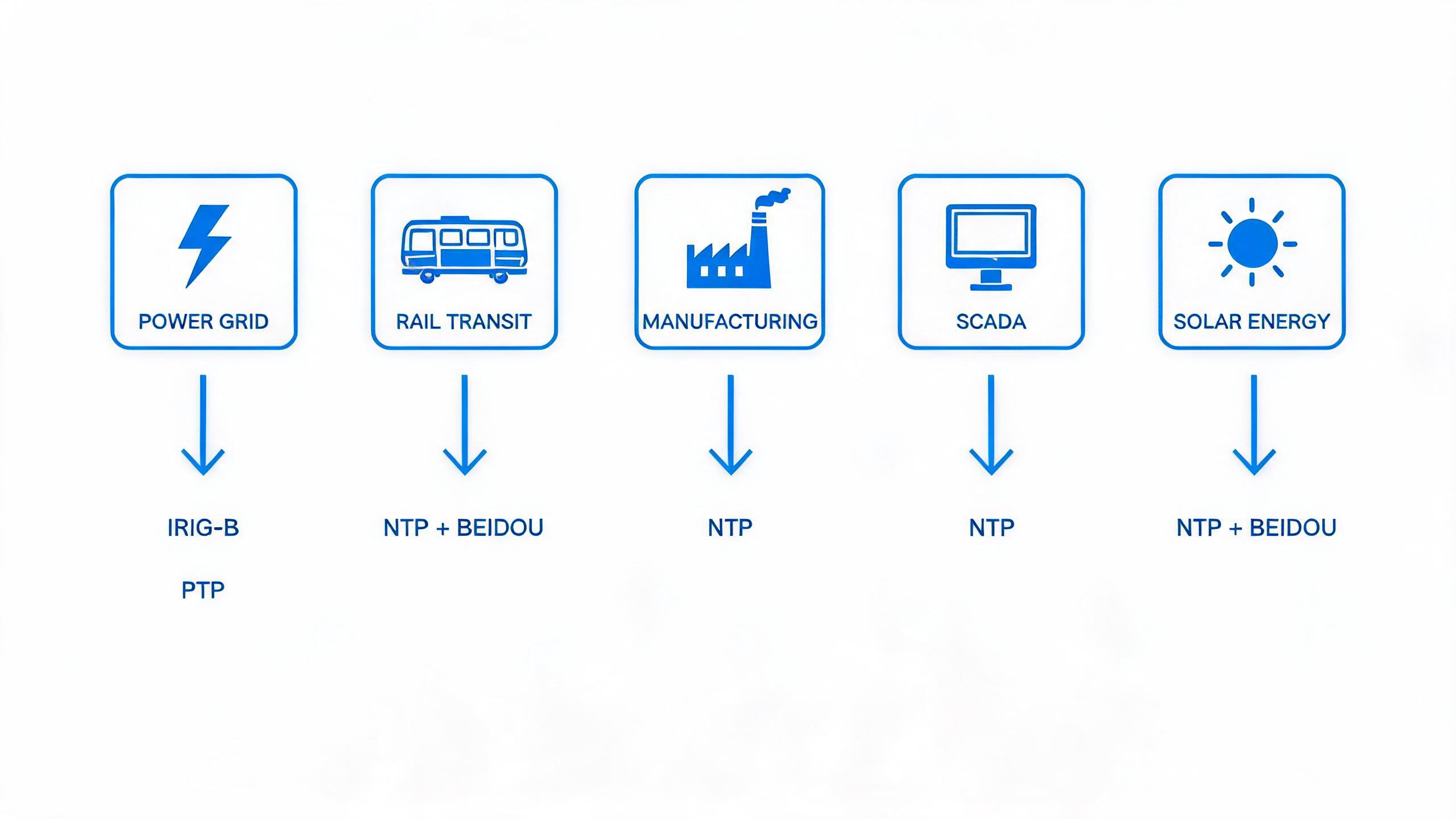

不同行业的授时方案选择



不同行业对时钟同步的精度和授时源要求差异明显，选型需匹配行业特点：



行业	授时需求	推荐方案	关键参数
电力调度	微秒级，故障录波对齐	IRIG-B或PTP	守时能力、信号源冗余
轨道交通	毫秒级，信号系统同步	NTP+北斗双模	北斗优先、抗振天线
工业制造	毫秒级，SCADA时间戳	NTP	NTP服务器层级
分布式SCADA	毫秒级，多节点同步	NTP	网络延迟稳定性
新能源电站	毫秒级，数据对齐	NTP+北斗	北斗授时+IRIG-B备选



NTP和PTP在工控机上的配置差异



NTP和PTP虽然都走以太网，但在工控机上的配置路径和硬件要求差异很大：



NTP配置相对简单：Linux系统安装ntp或chrony服务，配置NTP服务器地址即可启动；Windows系统通过"日期和时间"设置配置Internet时间服务器。不需要特殊网卡或交换机，任何有网口的工控机都能支持。



PTP配置需要更多硬件配合：网卡需支持IEEE 1588硬件时间戳（如Intel I210系列芯片）；交换机需支持透明时钟或边界时钟功能，普通网管型交换机通常不支持；软件方面，Linux系统使用linuxptp软件包，Windows需网卡厂商提供的PTP驱动；网络中需部署一台PTP主时钟设备（可由授时卡+工控机构成）。



关键差异在于：NTP是"软件打时间戳"，报文从网卡到操作系统内核的延迟波动会影响精度；PTP是"网卡硬件打时间戳"，在物理层记录报文收发时刻，精度提升一到两个数量级。如果工控机网卡不支持硬件时间戳，PTP将退化为软件模式，精度与NTP接近。



常见选型误区



• NTP够用就不考虑硬件授时：如果项目需要故障录波或事件顺序记录，毫秒级精度可能不够，需评估是否升级到PTP或IRIG-B方案
• 忽视网卡硬件时间戳：工控机有网口不等于支持PTP。普通网卡只支持软件NTP，PTP需要网卡芯片硬件支持IEEE 1588
• PCIe授时卡只看精度不看守时：卫星信号可能因天气、遮挡或干扰短暂丢失，守时能力（保持时钟精度的时间）对无人值守场景至关重要
• 北斗和GPS不区分：信创项目可能明确要求北斗授时，选GPS方案可能不满足招标要求。建议优先选择GPS+北斗双模方案
• 忽视授时天线安装位置：GPS/北斗天线需要安装在能直视天空的位置，室内或金属机柜内信号会严重衰减。天线线缆长度也有限制，需在设备布局阶段确认安装方案



采购检查清单



序号	检查项	确认要点
1	精度需求	项目需要毫秒级、微秒级还是纳秒级时钟同步
2	授时源	NTP服务器/PTP主时钟/GPS/北斗/IRIG-B
3	网卡硬件时间戳	网卡芯片是否支持IEEE 1588
4	PCIe授时卡	是否需要、信号源类型、精度、守时能力
5	守时能力	信号丢失后维持精度时长是否满足项目需求
6	天线安装	安装位置、线缆长度、接口类型
7	NTP服务器	网络中NTP服务器层级和冗余方案
8	PTP交换机	是否支持透明时钟或边界时钟
9	操作系统支持	Windows/Linux/国产OS的授时软件和驱动
10	国产化要求	是否要求北斗授时、国产平台驱动可用性



总结



工控机时钟同步选型的核心逻辑：先确定精度需求（毫秒/微秒/纳秒级），再确定授时源（NTP/PTP/GPS/北斗/IRIG-B），然后确认工控机硬件是否匹配（网卡硬件时间戳/PCIe授时卡/串口授时），最后检查天线安装、守时能力和国产化适配。如果项目已经明确了行业场景、精度等级和授时源要求，可以据此确认工控机配置方案，避免选型后期才发现网卡不支持PTP或天线无法安装。
