工业相机丢帧怎么排查？从工控机网卡、带宽到USB控制器的解决思路

工业相机丢帧、图像卡顿或频繁掉线，多数情况下不是相机坏了，也不一定要先改算法。图像从相机到机器视觉工控机，要经过线缆、接口、网卡或USB控制器、驱动、处理程序多个环节，其中工控机侧的带宽分配和配置问题占比最大，又最常被忽略——很多人第一反应是换相机、重装软件，结果问题反复出现。这篇文章给出一条按链路分段定位的排查思路：先分清现象，再查GigE或USB3侧的具体环节，最后落到配置修正或选型调整。



一、先分清三种现象：丢包、丢帧、掉线



排查的第一步不是动手换东西，而是用相机厂家SDK自带的统计计数，确认丢的到底是什么。主流视觉软件（如Basler pylon、海康MVS等）都提供帧计数、丢包计数等状态项，以实际软件界面为准：



• 丢包：传输层的包丢失，统计里表现为丢包计数或重传请求持续增长。图像还没组完整帧就在传输环节出错，指向网线、网卡缓冲、交换机、带宽拥塞；
• 丢帧：帧级别的缺失，表现为帧号跳号或丢帧计数增长——相机拍了、也发了，但工控机没收到完整帧。多指向接收端缓冲不足、带宽吃紧或处理线程阻塞；
• 掉线：设备直接从设备列表消失，过一会儿可能自己回来。GigE相机多与供电、线缆接触、网卡复位有关；USB相机则常见于控制器过载复位或供电电压跌落。



三种现象指向的环节不同。掉线偏物理层和供电，丢包偏传输链路，丢帧偏接收与处理能力。分清之后，排查范围能缩小一半以上。



二、GigE相机丢帧：重点查工控机网口与带宽分配



1. 一个千兆口跑几台相机，先把带宽账算清楚



这是视觉项目最常见也最容易算错的一步。图像数据量有一个简单的估算公式：宽 × 高 × 每像素字节数 × 帧率，换算成带宽后与网口能力对比。千兆网口理论上限1000Mbps，扣除协议开销后实际可用通常按940Mbps左右估算：



相机配置（未压缩）	每像素字节	数据量估算	单千兆口能否承载
1920×1080 @ 30fps，Mono8	1字节	约500Mbps	可以，但余量偏小
1920×1080 @ 30fps，RGB彩色	3字节	约1.5Gbps	不行，超出千兆口上限
2448×2048 @ 60fps，Mono8	1字节	约2.4Gbps	不行，需更高带宽接口



算完这笔账，很多"莫名其妙"的丢帧就有了答案：相机本身没问题，是单口带宽不够。判断方法也简单——把帧率或分辨率降下来，如果丢帧明显减少甚至消失，基本就是带宽型问题。多相机项目的原则是：高分辨率、高帧率相机独占一个网口；多台小相机经过交换机汇聚到一个网口时，总带宽要留余量，不能按"口数够就行"来规划。



2. 网卡本身的处理能力



带宽账算得过来，还要看网卡接不接得住。视觉行业普遍的经验是：机器视觉工控机上用于图像采集的网口，优先选择缓冲能力更强、驱动成熟的PCIe独立网卡（如Intel系列服务器级网卡），而不是与主板芯片组共享的普通板载网口。板载网口在单相机、低帧率场景够用，但多相机并发时，接收缓冲小、突发包处理弱的问题容易被放大。



3. 驱动与系统设置



• 开启巨帧：网卡与相机端统一设置为9000~9014字节，减少包数量，降低CPU中断负担。注意链路上的交换机也要支持，两端不一致反而会出问题；
• 调大接收缓冲区：在网卡驱动的设备管理器高级选项中，把接收缓冲/描述符调到较大值，减少突发流量下的缓冲溢出；
• 关闭网卡节能：电源管理里的节能选项、休眠功能关闭，避免系统空闲时网卡降速造成突发丢包。



4. 线缆与物理层



千兆及以上速率对线缆有要求，建议使用超五类及以上规格，检查线缆长度是否过长、水晶头是否氧化松动、中间交换机端口是否老化。物理层问题往往表现为"时好时坏"，与带宽型丢帧的"稳定复现"不同，可以借此区分。



三、USB3 Vision相机丢帧掉线：重点查控制器带宽与供电



USB3相机的问题模式和GigE不同，最大的坑在于带宽共享结构看不见：



• 一个USB控制器共享带宽：USB 3.0标称5Gbps，实际可用更低，而且机箱的前面板口、后面板口可能来自同一个控制器，甚至经过内部集线器扩展——看起来插了两个口，实际共享一条上行带宽。多台相机接在"同一个控制器"下，是USB相机丢帧和掉线的头号原因；
• 把相机分到不同控制器：在设备管理器里展开"通用串行总线控制器"树，确认各端口挂在哪个控制器下，把多台相机分散到不同控制器；口数不够时，加装PCIe接口的USB 3.0扩展卡是常见做法；
• 供电电压跌落：USB相机由接口供电，线缆质量差、长度过长或经过无源HUB，都会造成压降，典型表现是掉线后重新枚举（伴随缓冲区数据全部丢失）。处理方向是换短一点的高质量线、直连主机口，而不是先怀疑相机。



四、链路都正常还丢帧？查工控机的处理能力



如果传输链路检查完没有问题，丢帧依然存在，就要看工控机本身"接收和处理"的环节：



• CPU占用过高：算法处理、界面刷新、图像保存挤占了接收线程，缓冲队列塞满后丢帧。可以先关掉显示和保存，只跑采集做验证，再逐步加回负载定位；
• 硬盘写入跟不上：连续录像或全图保存时，写入速度低于图像产生速度，队列堆积最终丢帧。这类问题只发生在"保存打开"的时候，特征明显；
• 现场干扰：网线与动力线、变频器电缆同槽敷设，可能引入间歇性误码。布线时图像线路与动力线路分开，是比换硬件更先该做的事。

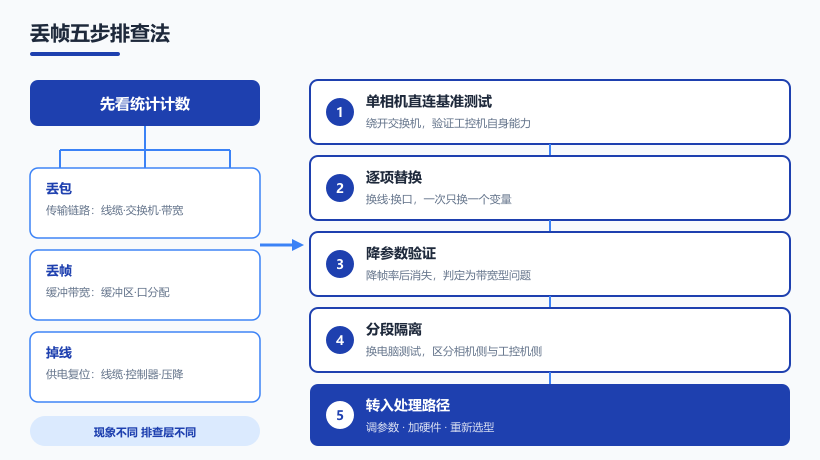

五、五步排查法：从现象定位到具体环节





把上面的内容整理成一条固定的排查顺序，现场可以按步骤走：



1. 看统计计数：先确认是丢包、丢帧还是掉线，确定排查的层；
2. 单相机直连基准测试：绕开交换机和HUB，一台相机直连工控机跑满参数，确认工控机自身能力是否达标；
3. 逐项替换：换网线、换网口、换USB口，一次只换一个变量，每换一次记录统计计数变化；
4. 降参数验证：降低帧率或分辨率，如果丢帧消失，判定为带宽型问题，转入带宽重新分配；
5. 分段隔离：同一台相机接到另一台电脑测试，确认问题在相机侧还是工控机侧，避免反复换相机。

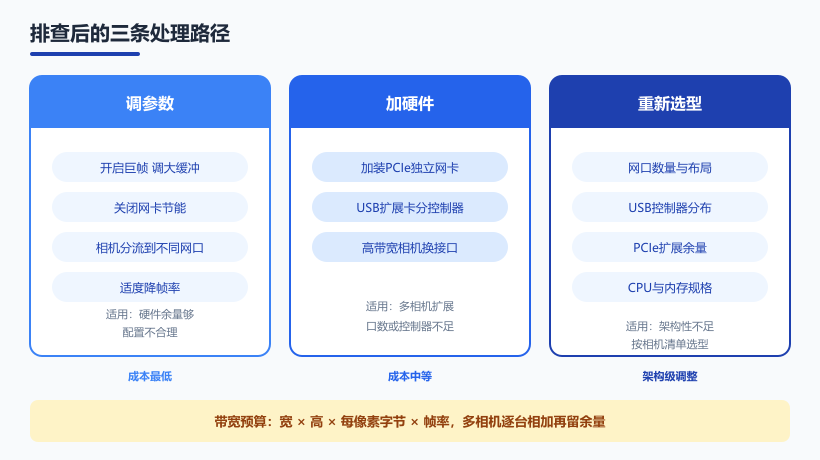

六、排查之后的三条处理路径



定位到原因后，处理方式分三个层级，成本从低到高：





处理路径	典型动作	适用情况
调参数	开启巨帧、调大网卡缓冲、关闭节能、相机分流到不同网口/控制器、降低帧率	带宽略紧、配置不合理，硬件本身余量够
加硬件	加装PCIe独立网卡或USB 3.0扩展卡，高带宽相机改用更高带宽接口	多相机扩展，现有口数或控制器数量不足
重新选型	按相机数量、接口类型和检测节拍，选择网口数量、USB布局、PCIe余量和CPU规格匹配的视觉工控机	机箱网口布局、控制器结构或处理能力存在架构性不足



已经确定相机数量、分辨率、帧率、接口类型和检测节拍的项目，可以按这些条件进一步确认机器视觉工控机的网口数量、USB控制器布局和PCIe扩展配置，避免只按价格采购，上线后再为丢帧反复折腾。如果需要多网口、PoE供电、PCIe扩展以及工业现场长期运行，可以把相机清单整理出来，根据设备接口和环境要求选择对应规格的工业计算机。



七、采购视觉工控机时的丢帧预防清单



丢帧问题多数可以在采购阶段规避。下单前逐项确认：



• 网口数量：是否满足"高带宽相机独占一口"的规划，而不是刚好等于相机数；
• 网卡规格：图像采集口是否为PCIe独立网卡，驱动是否兼容所用视觉软件；
• USB端口布局：多台USB相机是否能分到不同控制器，前后端口是否同源；
• PCIe余量：预留给网卡、采集卡、加速卡的空槽是否够后续扩展；
• CPU与内存：核心数是否覆盖采集、算法、存储的线程需求，是否预留余量；
• 现场环境：温度、粉尘、振动对应的散热结构与防护等级是否匹配。



常见问题



丢帧是不是相机质量问题，要不要直接换相机？



不建议先换相机。先用SDK统计计数定位丢的是丢包、丢帧还是掉线，再走完单相机直连、换线换口、降参数这几步。多数丢帧问题出在工控机侧的带宽分配和网卡配置，直接换相机不仅解决不了问题，还会掩盖真实原因。



多台GigE相机接交换机汇聚到一个网口可以吗？



低分辨率、低帧率的多台小相机可以，但要把每台相机的带宽算出来求和，并与千兆口实际可用带宽对比，留出余量。高分辨率或高帧率相机建议独占网口；总带宽超过单口上限时，加装PCIe网卡扩展口数，或改用更高带宽的接口方案。



开启巨帧需要注意什么？



巨帧要求相机端、网卡端以及链路上的交换机都支持，且MTU设置保持一致。部分老交换机不支持巨帧，开启后反而会出现不通或性能下降，建议逐级确认后再启用，并用统计计数观察丢包变化。



总结



工业相机丢帧的排查逻辑，本质是把一个模糊的故障现象，翻译成链路上具体的环节问题：先看统计计数分清丢包、丢帧、掉线，再按GigE或USB3的链路逐段检查带宽分配、网卡能力、控制器布局和供电，最后区分是参数问题、硬件余量问题还是架构问题。排查完成后，无论是调整配置、加装网卡还是重新选型，都需要以相机清单和检测节拍为依据——把这份清单整理好，再去评估工控机配置，比先买机器再排障的路径可靠得多。
