工业相机接口怎么选？GigE、USB3 Vision、CameraLink与CoaXPress的工控机适配指南

工业相机接口不能只看“哪种更快”。接口类型会直接决定机器视觉工控机需要几个网口、要不要 PoE 供电、USB 总线带宽够不够、以及是否必须加装 PCIe 采集卡。多数项目在 GigE Vision、USB3 Vision、CameraLink 与 CoaXPress 之间反复纠结，本质是没把“相机需要什么传输条件”和“工控机提供什么接口能力”对齐。



正确顺序是：先定相机（分辨率、帧率、数量与安装距离），再定接口，最后反过来确定工控机的网口、PoE、USB 和 PCIe 扩展。反过来说也行不通——如果先买了一台只有两个网口、没有 PoE、没有 PCIe 插槽的小型工控机，后面想加高速相机或多相机时往往只能换机。



一、为什么接口是机器视觉工控机选型的前置问题



工业相机和工控机之间，接口就是“数据管道”。管道有三件事会直接影响工控机配置：



• 带宽：一台高分辨率、高帧率相机的数据量可能超过接口的额定带宽，导致掉帧或节拍上不去；
• 供电：部分接口能用数据线给相机供电（PoE、CoaXPress），省掉独立电源线，但要求工控机具备对应供电能力；
• 是否需要采集卡：CameraLink、CoaXPress 通常需要专用采集卡，占用工控机的 PCIe 插槽和总线带宽。



这三件事直接落到工控机的接口数量、供电与扩展能力上，因此接口不是“相机侧的小参数”，而是机器视觉工控机选型的关键输入。



二、五种主流工业相机接口的工程特征



1. GigE Vision（含 5GigE / 10GigE）



GigE Vision 走标准以太网，额定带宽约 1 Gbps，线缆最长可达 100 米，可通过交换机把多台相机接入同一台工控机，扩展性最好。它支持 PoE 供电，用 PoE 网口或 PoE 交换机即可同时传数据和供电，布线简单。升级路线是 5GigE（约 5 Gbps）和 10GigE（约 10 Gbps），适合更高分辨率或更高帧率的应用，但对工控机的网卡要求也相应提高。



2. USB3 Vision



USB3 Vision 走 USB 3.0，理论带宽约 5 Gbps，优点是无源线缆、接口普及、成本低、调试方便，短距离工位很常见。它的两个工程限制要特别注意：一是无源线缆通常只有约 3–5 米；二是多台 USB3 相机常常共享同一 USB 控制器的带宽，多相机同时采集时实际可用带宽会下降，不能简单按每台 5 Gbps 叠加。



3. CameraLink



CameraLink 是老牌高速接口，分 Base、Medium、Full、Deca 多档，最高 Deca 档带宽约 6.8 Gbps（约 850 MB/s 量级）。它的特点是低延迟、确定性好、传输稳定，但线缆较短，且必须配专用采集卡接到工控机的 PCIe 插槽上，成本和体积都更高。适合对时序和稳定性要求严苛的高速检测。



4. CoaXPress



CoaXPress 用同轴电缆，单通道 CXP-6 约 6.25 Gbps，CXP-12 单通道约 12.5 Gbps，多通道复用可到更高带宽，线缆长度可到 40 米以上，并且支持通过线缆给相机供电。它也需要采集卡，整体成本较高，但兼顾了高带宽与长距离，适合高速、远距离或需要单线缆供电的场景。



5. MIPI CSI-2（嵌入式平台）



MIPI CSI-2 是面向嵌入式/ARM 平台的相机接口，带宽按通道数配置、延迟很低、CPU 负载小、成本低，但线缆短、扩展性相对弱。它通常配合 NVIDIA Jetson 这类嵌入式板卡使用，而不是传统 x86 工控机，适合空间受限、一体化的小型视觉设备。

三、五种接口的核心对比



接口	额定带宽（量级）	典型线缆长度	是否线缆供电	是否需采集卡	对工控机的主要要求
GigE Vision	1 Gbps（5/10GigE 更高）	最长约 100 m	支持 PoE	否	足量网口，PoE 时需 PoE 网口或交换机
USB3 Vision	约 5 Gbps	约 3–5 m	否	否	USB 3.0 端口，注意控制器带宽共享
CameraLink	最高约 6.8 Gbps（Deca）	较短（数米）	否	是	PCIe 插槽 + 采集卡
CoaXPress	单通道 6.25–12.5 Gbps，多通道更高	40 m 以上	支持	是	PCIe 插槽 + 采集卡
MIPI CSI-2	按通道配置（量级 1–4.5 Gbit/s/通道）	很短	否	否	ARM/嵌入式平台



上表中的带宽是接口额定值，“实际有效吞吐”会低于理论值，具体以相机、线缆和采集卡的规格为准。选型时不要只看峰值带宽，还要看有效吞吐和工位实际数据量是否匹配。

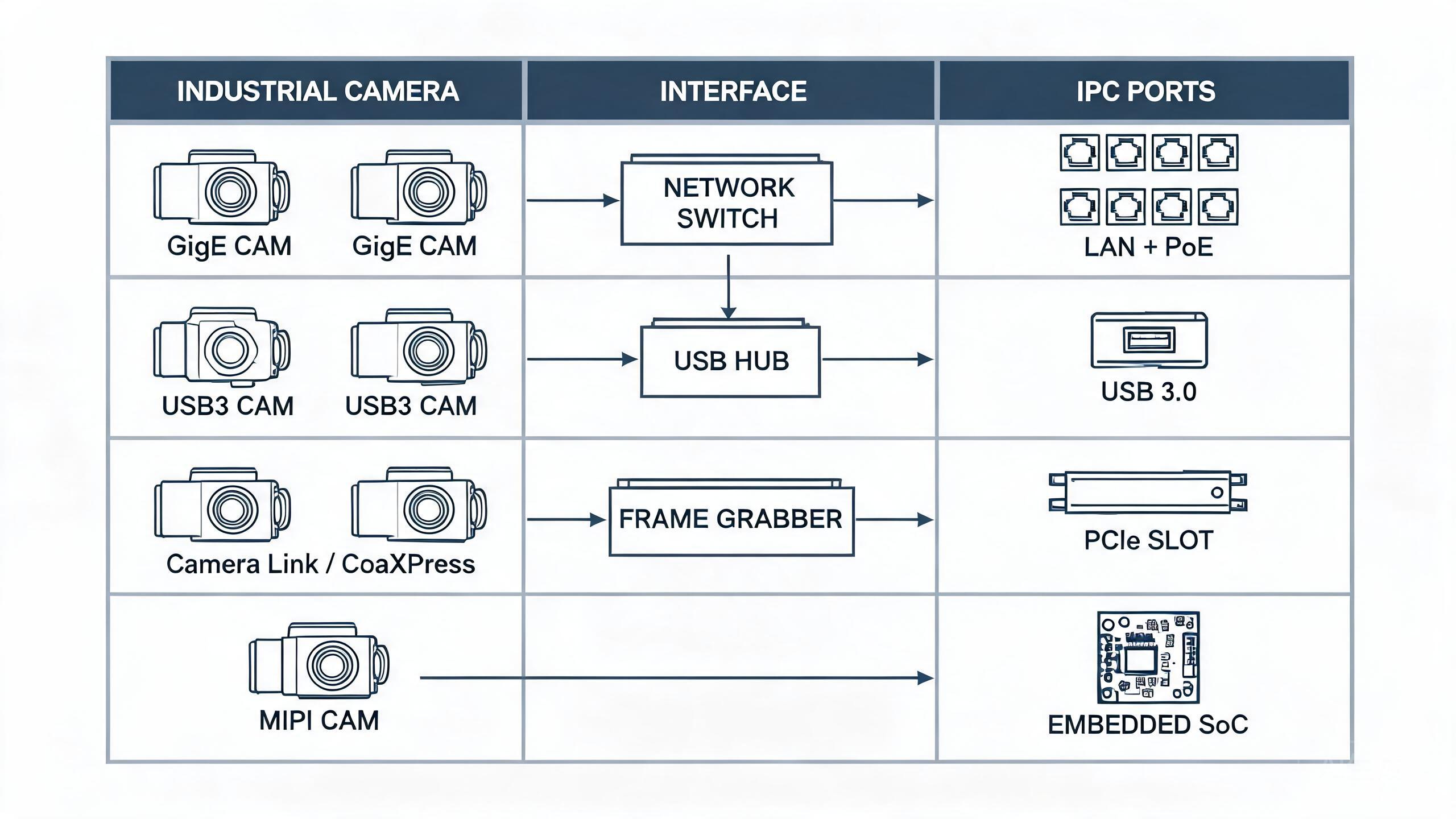

四、接口如何反推工控机硬件配置



这是整套判断里最关键的一步：把接口需求翻译成工控机的具体配置。



1. 网口数量与 PoE 功率预算



用 GigE 相机时，一台相机通常占一个网口；多相机可以通过交换机汇聚到工控机的较少网口，但相机的总带宽要算进交换机和工控机网卡的承载能力。若用 PoE 给相机供电，还要做功率预算：确认单口供电功率、整机 PoE 供电上限与相机功耗是否匹配；PoE 设备较多时，往往需要 PoE 交换机组来分担，而不是把所有相机都直接挂在工控机的 PoE 网口上。



2. USB3 的带宽共享



多台 USB3 相机同时采集时，要确认它们落在同一 USB 控制器还是不同控制器上。若同控制器共享带宽，理论 5 Gbps 会被多台相机分摊，实际吞吐进一步下降。需要多相机 USB 方案时，应选择具备多个独立 USB 控制器、或能通过 PCIe 扩展出独立 USB 通道的工控机。



3. CameraLink / CoaXPress 的 PCIe 采集卡



这两种接口都需要采集卡，占用工控机的 PCIe 插槽。选型时先数清楚：需要几路相机、每块采集卡支持几路、插槽是 PCIe x4 还是 x8、整机 PCIe 通道是否够用。高速多相机项目对 PCIe 带宽是硬约束，插槽或带宽不够，后续无法简单补救。



4. MIPI 与嵌入式平台



若走 MIPI CSI-2，基本意味着选择 ARM 嵌入式平台而非传统 x86 工控机，需要同步确认图像处理、AI 推理和系统生态是否满足项目要求，也要接受其相对有限的扩展性。

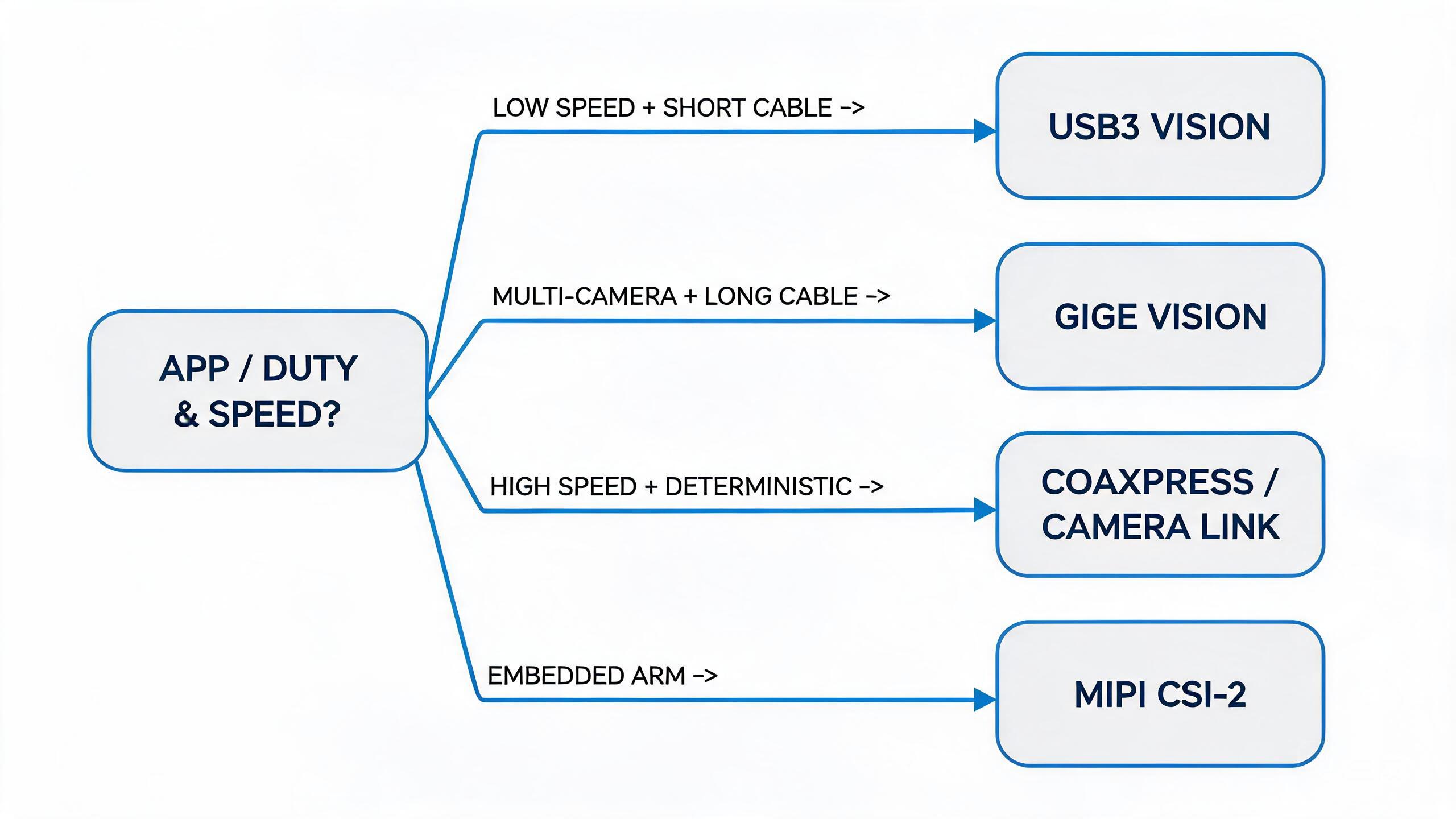

五、按场景选择接口与工控机



典型场景	常见接口选择	工控机配置要点
读码 / 定位 / 包装检测	GigE 或 USB3	足量网口或 USB 端口，一般无需采集卡
多工位、多相机集中处理	GigE + 交换机	多网口、PoE 功率预算，CPU 与内存按总数据量评估
高速缺陷检测 / 高分辨率	CameraLink 或 CoaXPress	PCIe 插槽与采集卡，注意通道与带宽
远距离、单线缆布线	CoaXPress 或 GigE	按距离与供电需求选择，确认采集卡或 PoE 能力
一体化小型视觉设备	MIPI CSI-2	ARM 嵌入式平台，非传统 x86 工控机



六、采购检查清单



1. 相机数量、分辨率和帧率是否已确定，单相机数据量是否算清。
2. 接口选定后，工控机网口 / USB 端口 / PCIe 插槽数量是否够用。
3. 用 PoE 或 CoaXPress 线缆供电时，工控机供电能力与相机功耗是否匹配。
4. 多 USB3 相机是否落在独立控制器、带宽是否够用。
5. CameraLink / CoaXPress 采集卡支持的相机路数与 PCIe 通道是否满足。
6. 线缆长度是否在接口支持范围内，超长时是否有中继方案。
7. 相机 SDK、驱动程序与工控机操作系统（Windows / Linux / 国产系统）是否兼容。
8. 是否预留了后续加相机、加接口的扩展余量。



七、常见选型误区



• 只看峰值带宽：实际有效吞吐低于额定值，多设备共享时下降更明显。
• 按“每台 5 Gbps”叠加 USB 相机：多台 USB3 相机可能共享控制器带宽，不能简单相加。
• 忘记 PoE 功率预算：只数网口数量，却没确认整机 PoE 供电能否带得动全部相机。
• 忽略了采集卡的 PCIe 占用：CameraLink / CoaXPress 的采集卡会占用插槽和总线带宽。
• 先买工控机再补相机：接口不够时往往只能换机，成本更高。



八、结论



工业相机接口怎么选，本质是把相机的传输条件翻译成工控机的接口、供电与扩展配置。低速多相机优先看 GigE 的网口和 PoE 预算；短距离单工位可考虑 USB3 但要注意带宽共享；高速、确定性要求的检测再看 CameraLink 或 CoaXPress 的采集卡方案；一体化嵌入式设备则对应 MIPI CSI-2 平台。



如果项目的相机数量、分辨率、帧率、安装距离和操作系统已经确定，可以根据这些条件进一步确认工控机的网口、PoE、USB 与 PCIe 扩展配置，避免只按“接口名义速度”采购导致后期扩展困难。从相机与算力角度整体判断，可以参考机器视觉工控机怎么配；通用接口与 PoE 供电的细节，可分别参考工控机接口怎么选和工控机PoE网口怎么选。
