工控机CAN总线接口怎么选？从CAN卡类型到上层协议配置实战

工控机CAN总线接口选型时，"有没有CAN口"只是第一步。真正影响项目能否跑通的，还包括CAN接口的获取方式（板载、PCIe卡、USB转接还是M.2模块）、通道数量是否匹配现场设备规模、上层协议（CANopen、J1939还是原始帧）是否对应目标设备、波特率与终端电阻配置是否正确。很多项目在调试阶段才发现CAN通道数不够、协议不匹配或者波特率设错，导致返工换卡甚至重新选型。本文从工程选型角度逐一拆解这些问题。



工控机为什么需要CAN总线接口



CAN（Controller Area Network）是一种多主广播式串行总线协议，最早为车载通信设计，后来广泛进入工业控制领域。与RS-485这类纯电气标准不同，CAN协议本身内置了仲裁机制、CRC校验、错误检测和自动重发功能，在多节点、高干扰环境下通信可靠性明显高于RS-485。



以下几类设备普遍采用CAN通信，工控机如果需要对接它们，就必须具备CAN接口：



• 电机驱动器与伺服控制器：很多品牌的伺服驱动器、步进驱动器支持CANopen协议，用于位置控制、速度控制和状态回读。
• BMS电池管理系统：储能系统和新能源设备中，BMS通过CAN总线上报电芯电压、温度、SOC等数据，工控机作为EMS能量管理节点采集这些信息。
• AGV与移动机器人底盘：AGV驱动电机控制器、转向控制器、安全激光扫描仪等设备常采用CAN总线连接，工控机需要多路CAN同时对接底盘和导航设备。
• 工程机械与车载设备：挖掘机、起重机等工程机械的液压控制器、发动机ECU采用J1939协议，车载诊断（OBD）同样基于CAN。
• 工业I/O模块：部分品牌的远程I/O模块支持CANopen总线，用于分布式数据采集。



如果项目只涉及简单的传感器采集（温度、压力、流量），RS-485加Modbus协议通常就够了；但一旦涉及运动控制、电池管理或车载设备对接，CAN总线往往是不可替代的选择。



工控机获取CAN接口的四种方式



并非所有工控机出厂就带CAN接口。实际项目中，获取CAN接口主要有四种方式，各有适用场景：



方式一：板载CAN



部分工控机主板原生集成CAN控制器和收发器，直接从I/O接口引出CAN_H和CAN_L端子。这种方式稳定性最高，不需要额外安装驱动卡，但可选机型受限，且通道数量固定（通常1-2路）。板载CAN多见于面向车载、储能等特定行业设计的嵌入式工控机。



方式二：PCIe CAN卡



通过PCIe插槽扩展CAN接口是目前最灵活的方案。市面上PCIe CAN卡可选1路、2路、4路甚至8路，支持CAN 2.0A/B和CAN-FD，驱动兼容Windows和Linux。选型时需要确认工控机是否有空闲的PCIe插槽（标准上架机箱通常有，紧凑型嵌入式工控机可能没有）。PCIe CAN卡延迟低、通道数灵活，是多通道CAN项目的首选方案。



方式三：USB转CAN



USB转CAN模块即插即用，不需要打开机箱安装，适合调试阶段临时使用或移动作业场景。缺点是USB总线延迟高于PCIe，长时间高负载通信时可能出现丢帧，不适合7×24小时工业现场永久部署。USB转CAN适合工程师带笔记本到现场调试，或工控机没有空闲扩展槽时的备选方案。



方式四：M.2 CAN卡



M.2接口原本用于固态硬盘和无线网卡，近年来部分厂商推出了M.2接口的CAN卡。这种方案适合没有PCIe插槽但有空闲M.2位的紧凑型嵌入式工控机，体积小、不占外部空间，但通道数通常只有1-2路，且可选产品较少。



获取方式	通道数	延迟	稳定性	成本	适用机型	典型场景
板载CAN	1-2路（固定）	最低	最高	已含在主机成本中	行业专用嵌入式工控机	储能BMS、车载控制
PCIe CAN卡	1-8路（可选）	低	高	中等	有PCIe槽位的上架工控机	多通道产线、AGV调度
USB转CAN	1-2路	较高	中	低	所有机型	现场调试、临时调试
M.2 CAN卡	1-2路	低	高	中等	有M.2位的紧凑工控机	空间受限嵌入式场景



选型建议：如果项目需要3路以上CAN通道（如多轴运动控制或AGV调度），优先选PCIe CAN卡方案，确认工控机有足够的PCIe插槽；如果只需要1-2路CAN且机型已板载，直接使用板载CAN最省事；调试阶段用USB转CAN快速验证，正式部署再换PCIe或板载方案。



CAN和RS-485：什么时候该选CAN



很多工程师在方案设计阶段会纠结：现场设备既支持RS-485又支持CAN时，到底选哪个？两者的核心差异不在于电气层，而在于协议层和通信模型。



对比维度	CAN总线	RS-485
通信模型	多主广播，任何节点都可主动发送	主从轮询，从站不能主动上报
仲裁机制	非破坏性仲裁，高优先级帧先发	无仲裁，多站同时发会冲突
错误处理	CRC校验+自动重发+错误计数器	无协议层错误处理（依赖上层如Modbus）
理论节点数	约110个（实际建议30-64个）	约32个（标准收发器）
典型速率	500kbps@100m / 1Mbps@40m	10Mbps@12m / 100kbps@1200m
上层协议	CANopen、J1939、DeviceNet	Modbus RTU、自定义协议
线缆成本	双绞线，成本与RS-485接近	双绞线，成本最低



选型判断逻辑：



• 选CAN的场景：设备支持多主通信（如多个电机驱动器需主动上报状态）、实时性要求高（运动控制、安全联锁）、现场节点多且干扰大、目标设备原生只支持CAN（如BMS、ECU）。
• 选RS-485的场景：点对点或简单主从轮询、传感器数据采集（温度、压力、流量）、成本敏感且通信量不大、现场设备只提供RS-485接口。
• 两者并存的场景：一个工控机同时通过RS-485采集传感器数据、通过CAN对接驱动器，是很常见的混合配置。这种情况下需要分别规划串口通道数和CAN通道数，并确认网口和串口不会争用同一中断资源。



CAN上层协议怎么选：CANopen、J1939还是原始帧



CAN协议本身只规定了物理层和数据链路层，如何组织帧ID、如何分包传输大数据、如何定义应用层语义，由上层协议规定。选错上层协议会导致工控机发出的CAN帧设备无法识别。



上层协议	主要领域	帧ID规则	典型设备	选型判断
CANopen	工业自动化	11位ID，按功能码+节点号分配	伺服电机、I/O模块、传感器	项目涉及运动控制或欧洲品牌设备
J1939	商用车、工程机械	29位ID，按PGN参数组编号	发动机ECU、变速箱、液压控制器	对接车载设备或工程机械控制系统
DeviceNet	工业自动化（北美市场为主）	11位ID，按MAC ID分配	Allen-Bradley等品牌I/O	项目使用北美品牌设备
原始CAN帧	自定义协议	由开发团队自行分配	自研设备、简单通信	设备协议自定义，无需标准协议栈



实际选型中，CANopen和J1939是最常见的两个方向。如果项目是工业自动化产线（电机控制、I/O采集），CANopen通常是默认选择；如果是AGV、工程机械或车载设备，J1939更常见。部分国产BMS采用自定义CAN帧协议，需要工控机侧配合开发解析程序，这种情况下要确认工控机操作系统是否有对应的CAN驱动和开发接口。



CAN配置参数清单



CAN接口硬件就位后，软件配置同样关键。以下是CAN通信必须确认的配置参数：



• 波特率：CAN总线所有节点必须使用相同波特率。常见125kbps（长距离、低速率场景）、250kbps（通用工业场景）、500kbps（最常用）、1Mbps（短距离高速场景）。波特率越高，有效通信距离越短：1Mbps时建议线缆长度不超过40米，500kbps时可延伸至100米，125kbps时可达500米。
• 终端电阻：CAN总线两端各需要一个120Ω终端电阻，用于消除信号反射。很多通信故障的根源就是漏装终端电阻或阻值不对。如果总线只有一端有电阻，或者两端都没有，会出现间歇性通信失败或错误帧激增。
• 帧ID格式：标准帧使用11位ID（CAN 2.0A），扩展帧使用29位ID（CAN 2.0B）。J1939必须使用29位扩展帧，CANopen通常使用11位标准帧。工控机CAN卡需要配置为与现场设备一致的帧格式。
• 采样点：CAN位定时参数中，采样点通常设置为75%-87.5%。不同厂商的CAN控制器默认采样点可能不同，如果总线混合使用不同品牌的CAN设备，采样点不一致可能导致通信不稳定。
• 验收过滤器：CAN卡可设置硬件过滤器，只接收特定ID范围的帧，减少CPU中断负载。多通道高负载场景下，合理配置过滤器能显著降低工控机CPU占用率。





三种典型场景的CAN接口配置示例

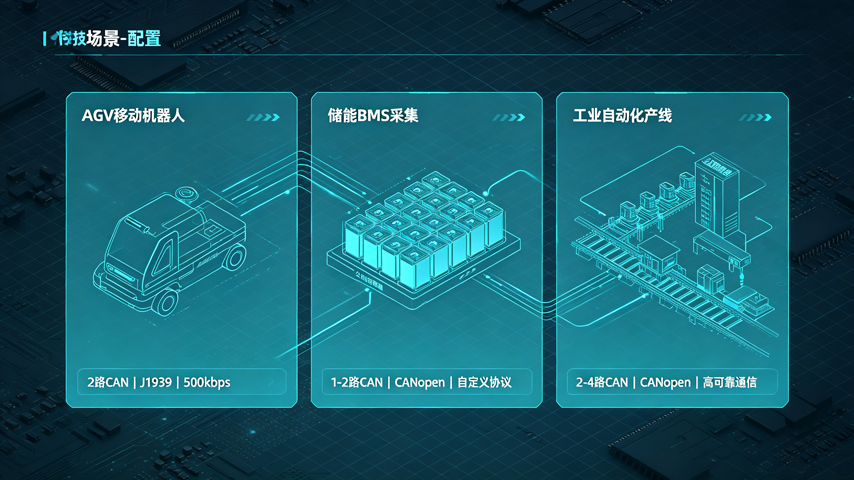

以下三个场景覆盖了CAN接口工控机选型中最常见的应用方向：



场景	CAN通道数	上层协议	波特率	接口获取方式	对接设备
AGV/移动机器人	2路	J1939或自定义	500kbps	板载CAN或PCIe CAN卡	驱动器、转向控制器、安全扫描仪
储能BMS数据采集	1-2路	CANopen或自定义	250-500kbps	板载CAN	BMS从控、PCS逆变器
工业自动化产线	2-4路	CANopen	500kbps-1Mbps	PCIe CAN卡（4路）	伺服驱动器、远程I/O模块





以AGV场景为例，工控机通常需要两路独立CAN：一路连接底盘驱动电机控制器和转向控制器，另一路连接安全激光扫描仪或其他辅助设备。两路CAN物理隔离，避免底盘通信和安全通信互相干扰。关于AGV控制器工控机的完整选型方法，可以参考AGV小车控制器为什么常用嵌入式工控机。



储能场景中，工控机作为EMS节点通过CAN采集BMS数据，同时通过网口或串口与PCS和上位SCADA通信。CAN通道数量取决于电池簇数量：单簇系统1路CAN即可，多簇并联系统可能需要2路以上。储能系统工控机的完整选型可以参考储能系统工控机怎么选。



CAN通信常见故障与排查方法



CAN总线调试中，以下三类故障最为常见：



故障一：总线完全无通信



排查顺序：第一步确认终端电阻（两端各120Ω，用万用表测量CAN_H与CAN_L之间约为60Ω）；第二步确认所有节点波特率一致；第三步检查CAN_H和CAN_L是否接反；第四步确认CAN卡驱动是否正常加载（Windows设备管理器或Linux的ip link命令）。



故障二：通信间歇性中断



常见原因：总线负载率过高（建议不超过70%）、线缆长度超出波特率对应最大距离、现场电磁干扰耦合到CAN线缆。排查方法：用CAN分析仪抓取总线错误帧计数，如果错误帧持续增长，检查线缆屏蔽接地是否可靠、是否与动力线平行敷设。



故障三：部分节点通信正常，个别节点无响应



常见原因：该节点帧ID配置错误、上层协议节点号冲突、CAN收发器硬件故障。排查方法：单独用USB转CAN工具直连该节点测试，排除总线问题后再检查协议配置。



CAN接口工控机选型检查清单



采购前逐项确认以下参数，可以有效避免选型失误：



1. CAN通道数量：统计需要对接的CAN设备组数，每组占用1路独立CAN，预留1路备用。
2. 接口获取方式：确认工控机是否板载CAN，如果没有，确认PCIe插槽数量或M.2接口可用性。
3. 上层协议兼容性：确认目标设备使用CANopen、J1939还是自定义协议，工控机操作系统是否有对应协议栈或开发接口。
4. 操作系统驱动：Windows下确认CAN卡厂商提供完整驱动和API；Linux下确认支持SocketCAN内核框架；国产系统（银河麒麟、统信UOS）下需确认CAN卡驱动是否有国产平台适配。
5. 波特率与帧格式：确认现场设备波特率（500kbps最常见）和帧ID格式（11位标准帧或29位扩展帧），工控机CAN卡需支持对应规格。
6. CAN-FD需求：如果现场设备支持CAN-FD且需要传输大数据块（如标定数据），确认CAN卡和工控机支持CAN-FD模式。
7. 隔离保护：工业现场建议选带磁耦或光耦隔离的CAN接口，防止现场浪涌损坏工控机主板。
8. 工作温度：如果工控机部署在户外或车间高温环境，确认CAN卡和工控机整机宽温范围匹配现场温度。



关于国产系统下工控机驱动适配的详细方法，可以参考工控机操作系统怎么选。工业数据采集场景中CAN与Modbus等协议的混合配置方法，可以参考工业数据采集工控机怎么选。



FAQ：工控机CAN总线接口常见问题



工控机CAN口和串口有什么区别？



CAN口和串口（RS-232/RS-485）是两种不同的通信接口。串口是点对点或主从式通信，协议层由上层软件定义（如Modbus RTU）；CAN口是多主广播式总线，协议层内置仲裁、错误检测和自动重发机制。硬件上，CAN口使用CAN_H和CAN_L两根差分线，串口使用TX和RX（RS-232）或A和B（RS-485）。两者不能直接互连，需要通过网关或协议转换模块桥接。



CAN-FD和传统CAN怎么选？



CAN-FD是CAN 2.0的升级版本，支持更高的仲裁段速率（最高5Mbps数据段）和更大的单帧数据量（64字节 vs 传统CAN的8字节）。如果现场设备支持CAN-FD且需要传输大数据块（如标定文件、批量配置），选CAN-FD可以显著提高通信效率。但CAN-FD要求总线上所有节点都支持FD模式，混用传统CAN和CAN-FD设备时只能降级为传统CAN模式运行。新项目建议选支持CAN-FD的CAN卡，向下兼容传统CAN。



国产化工控机能支持CAN接口吗？



可以。国产化工控机（如飞腾平台+银河麒麟系统）能否使用CAN接口，关键在于CAN卡驱动是否有国产平台适配。PCIe CAN卡的驱动适配通常由卡厂商提供，部分厂商已提供飞腾/麒麟平台的驱动包。选型时需要向CAN卡供应商确认是否支持目标国产CPU架构和国产操作系统版本。板载CAN的驱动适配由工控机厂商负责，选型时直接确认即可。



总结



工控机CAN总线接口选型的核心不在于"有没有CAN口"，而在于CAN通道数量是否匹配现场设备规模、接口获取方式是否适合工控机机型、上层协议是否对齐目标设备、驱动是否适配项目操作系统。如果已经明确了对接设备的CAN协议类型（CANopen或J1939）、所需通道数量、操作系统和现场环境条件，可以根据这些参数确认工控机的CAN接口配置方案，避免只按CPU和价格采购导致后期扩展困难和通信故障。
