工控机M.2接口有什么用？NVMe SSD、WiFi和5G模块怎么选

工控机上的M.2接口远不止"插一块固态硬盘"那么简单。同一根M.2插槽，可能用于NVMe高速存储，也可能承载WiFi/蓝牙、4G/5G通信模块甚至CAN总线扩展卡。选型时如果不区分Key类型、通道数和尺寸规格，很容易出现模块插不上、插上不识别、或者系统驱动缺失的问题。本文从M.2 Key类型、模块用途和工业部署要求三个维度，拆解工控机M.2接口的配置逻辑。





一、M.2接口在工控机上解决什么问题



M.2（前身为NGFF，Next Generation Form Factor）是一种小尺寸、多协议的板载扩展接口标准。相比传统PCIe扩展卡，M.2的优势在于体积小、不占机箱外部空间，且同一物理接口可承载PCIe、SATA、USB 2.0/3.0、UART等多种总线协议。与PCIe扩展卡和COMe模块相比，M.2更适合紧凑型工控机内部的轻量级扩展。在工控机上，M.2主要解决三类需求：高速存储扩展、无线通信能力扩展和特殊功能模块扩展。

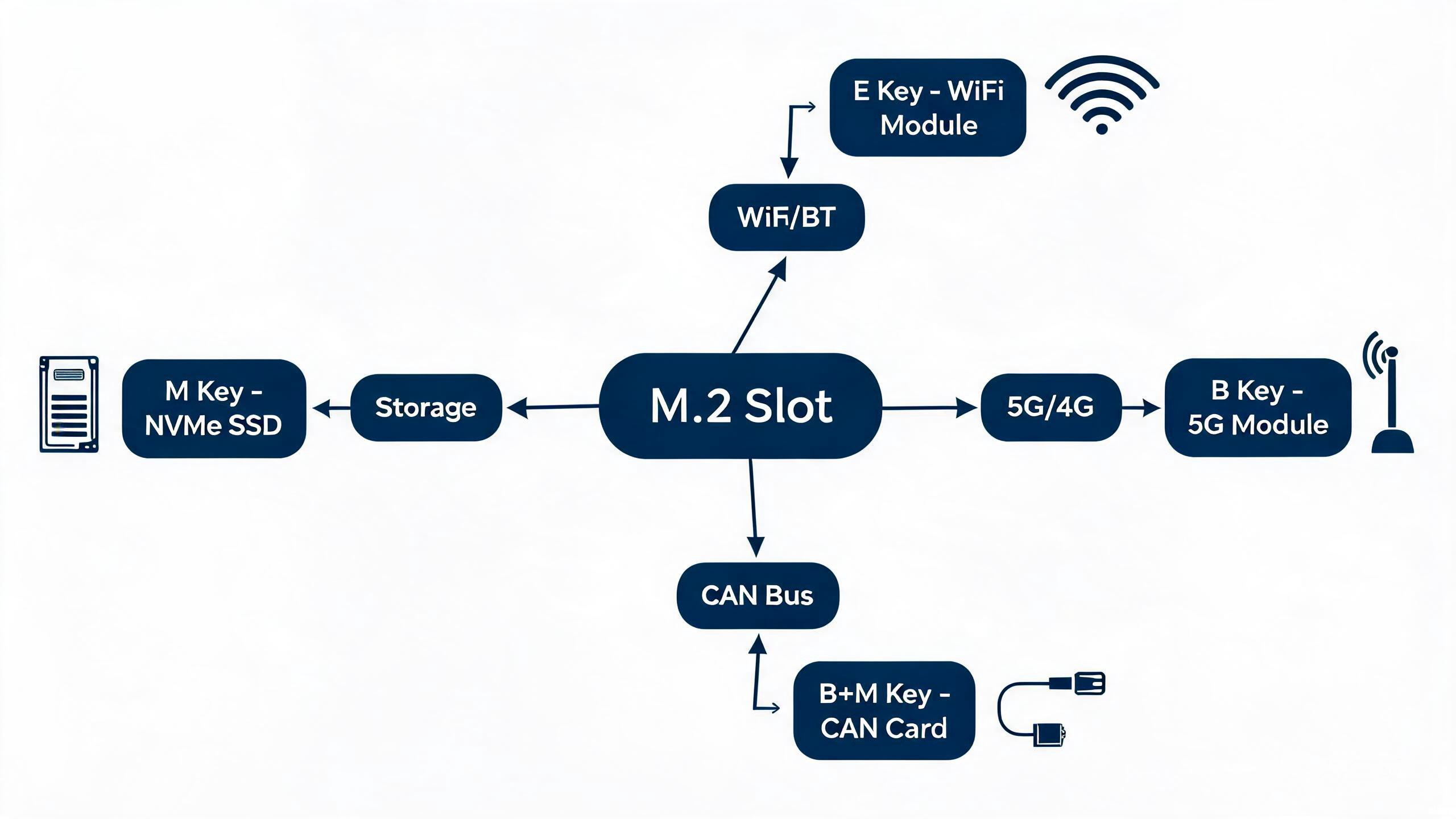

常见M.2模块与用途的对应关系如下：



扩展需求	典型模块	对应M.2 Key类型
高速存储	NVMe SSD	M Key / B+M Key
无线通信	WiFi/蓝牙模块	E Key
移动通信	4G/5G模块	B Key
总线扩展	M.2 CAN卡	B+M Key
定位模块	GPS/北斗	B Key



需要特别注意：M.2插槽的Key类型决定了能插什么模块。不是所有M.2槽都通用，插错不仅无法工作，物理上也插不进去。

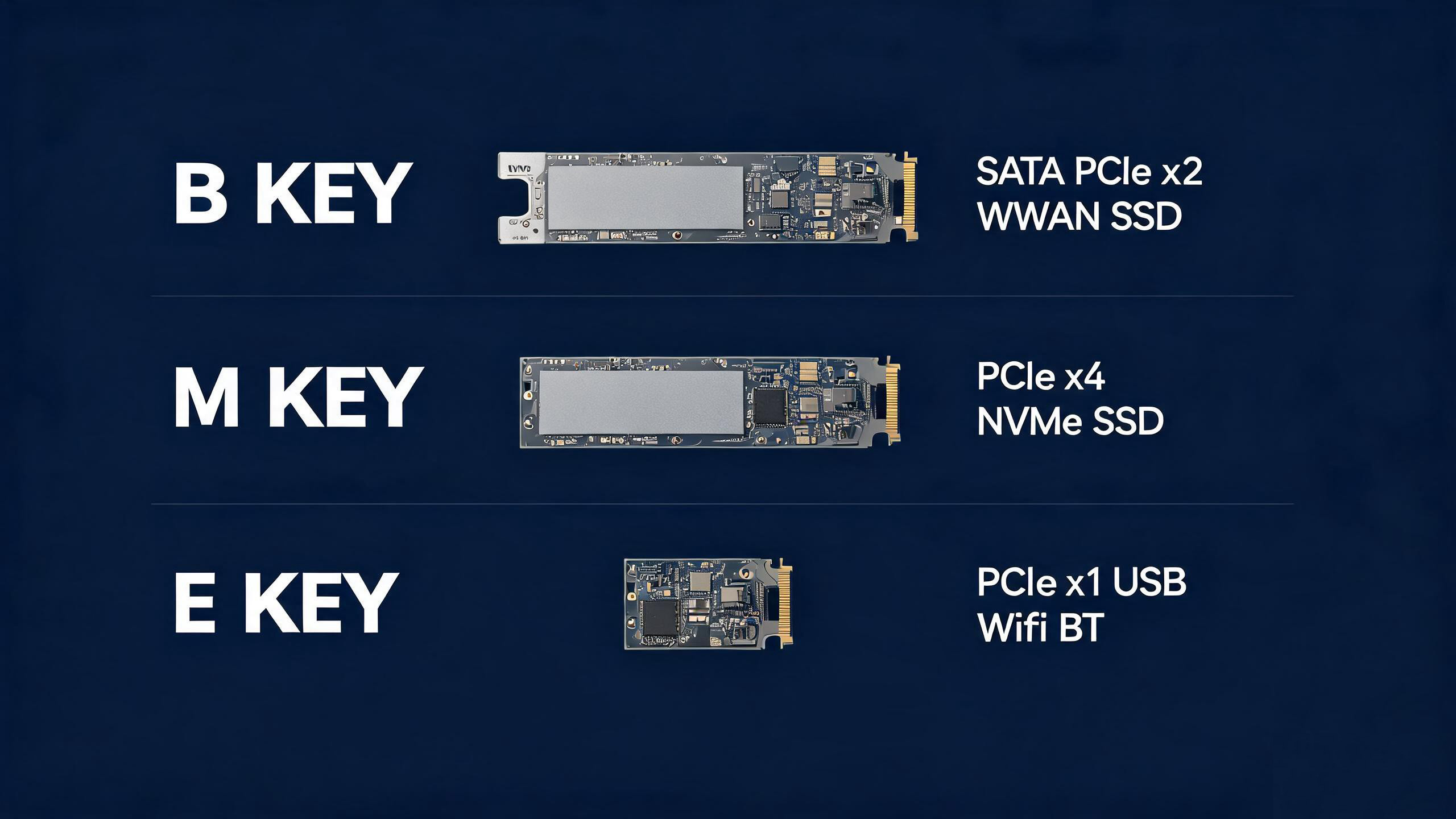

二、M.2 Key类型：决定能插什么模块



M.2接口通过不同的"键位"（Key）区分通道和协议。工控机上常见的有B Key、M Key和E Key三种，各自的缺口位置和支持协议不同。





B Key



• 缺口位置：左侧
• 支持协议：SATA III / PCIe x2 / USB 2.0 / UART
• 典型用途：SATA SSD、4G/5G移动通信模块、GPS模块
• 通道数：最多2条PCIe通道



M Key



• 缺口位置：右侧
• 支持协议：PCIe x4（NVMe）
• 典型用途：NVMe SSD高速存储
• 通道数：最多4条PCIe通道



E Key



• 缺口位置：右侧偏中
• 支持协议：PCIe x1 / USB 2.0 / UART / I2C
• 典型用途：WiFi/蓝牙模块
• 通道数：1条PCIe通道



B+M Key



双缺口设计，兼容B Key和M Key插槽。常见于中端SATA/NVMe SSD，以牺牲带宽（最多PCIe x2）换取更广泛的插槽兼容性。



Key类型对照表：



对比项	B Key	M Key	E Key	B+M Key
缺口	左	右	右偏中	双缺口
最大PCIe通道	x2	x4	x1	x2
SATA支持	是	否	否	是
典型模块	4G/5G、SSD	NVMe SSD	WiFi/BT	兼容SSD
插入兼容	仅B Key槽	仅M Key槽	仅E Key槽	B和M Key槽



工程判断：如果工控机主板上只有一个M.2 M Key插槽，那么它只能插NVMe SSD，不能插WiFi模块。需要WiFi的项目必须确认主板是否提供M.2 E Key槽，或者通过USB接口外接WiFi适配器。同理，需要5G通信的项目要确认是否有B Key槽，因为5G模块无法插入M Key或E Key槽。



三、存储扩展：NVMe SSD和SATA SSD怎么选



工控机存储选型中SSD与HDD的选择已有讨论（详见硬盘选SSD还是HDD），这里聚焦M.2接口下的NVMe和SATA两种协议的差异。



NVMe SSD（M Key）



• 走PCIe通道，延迟低，通常在10-20微秒级别
• 顺序读写速度远高于SATA，具体取决于PCIe代次和通道数
• 适合：高吞吐数据采集、实时日志、机器视觉图像缓存
• 工业注意点：高速读写发热量大，需关注工控机散热设计



SATA SSD（B Key / B+M Key）



• 走SATA III通道，上限约550 MB/s
• 兼容性更好，部分工业主板M.2槽仅支持SATA协议
• 适合：常规工控数据存储、HMI系统盘
• 工业注意点：功耗低、发热小，更适合无风扇紧凑机型



选型判断：



场景	推荐M.2存储	理由
机器视觉图像缓存	NVMe（M Key）	高吞吐写入需求
产线数据采集日志	SATA或NVMe均可	看数据量和写入频率
HMI/工控机系统盘	SATA（B+M Key）	兼容性好、发热小
边缘AI推理模型存储	NVMe（M Key）	模型加载速度影响启动时间



注意：部分工控机主板M.2槽仅支持SATA协议，插入NVMe SSD后系统不识别。选型前务必确认主板M.2槽支持的协议类型，不能只看"有M.2槽"就认为所有M.2 SSD都能用。



四、无线通信扩展：WiFi和5G模块怎么配





工业现场越来越多的场景需要无线通信能力：AGV需要WiFi漫游、巡检平板需要蓝牙外设、远程监控需要4G/5G回传。M.2 E Key槽和B Key槽是工控机扩展无线通信的主要途径。关于5G专网在工业现场的算网融合方案，可参考工控机+5G专网一文。



WiFi/蓝牙模块（E Key）



• 标准尺寸：2230（22mm×30mm）
• 常见芯片方案：Intel AX210（WiFi 6E）、RTL8822CE（WiFi 5）等
• 接口通道：PCIe x1 + USB 2.0 + UART
• 选型要点：确认主板是否有M.2 E Key槽；确认天线引出方式（IPEX/U.FL天线座）；确认操作系统是否有对应驱动



4G/5G模块（B Key）



• 标准尺寸：3042/3052（22mm×42/52mm）
• 常见模块厂商：移远、广和通、Sierra Wireless等
• 接口通道：USB 2.0 / PCIe x1
• 选型要点：SIM卡座类型和数量；天线接口数量（Main + Aux + GPS）；模块与工控机主板的USB通道是否打通；国产系统下的驱动适配情况



工业部署注意：无线模块的天线需要引出到金属机箱外部。如果工控机是全金属封闭机箱，必须确认机壳上天线安装孔位、馈线长度和走线路径。无天线引出的金属机箱内WiFi/5G信号几乎无法工作。



五、其他M.2扩展：CAN总线和其他模块



除了存储和无线通信，M.2还可以扩展其他功能模块：



M.2 CAN卡（B+M Key）



通过M.2接口连接PCIe总线，再经CAN控制器芯片输出CAN/CAN-FD信号。优势是不占用PCIe扩展卡槽位，适合无风扇紧凑型工控机。选型时需确认M.2槽走PCIe通道而非仅SATA，否则CAN卡无法工作。



M.2 GPS/北斗定位模块（B Key）



通过USB或UART通道传输NMEA数据，适合AGV、移动巡检车、车载式工控机。天线引出方式与4G/5G模块类似，需要馈线引出到机箱外部。



六、工业场景下M.2选型要考虑什么



M.2模块虽小，但在工业现场部署时需要考虑以下因素：



1. 抗振与固定方式



M.2模块仅通过金手指连接，没有螺丝固定时容易松动。工业现场应选择带螺丝孔位的M.2模块（2280标准有固定孔），并确认主板上的M.2固定方式（螺丝+支架）。高振动场景（AGV、车载）需考虑额外加固措施。



2. 散热与热设计



NVMe SSD在高速读写时发热量较大。在无风扇工控机中，需确认M.2槽位置是否靠近散热传导路径、高速NVMe是否需要加装散热片、整机温升是否会导致SSD触发降速保护。



3. 模块生命周期与供货



消费级M.2 WiFi模块通常3-5年停产，工业级模块供货周期可达7-10年。量产项目应确认模块供货周期，选型优先考虑工业级芯片方案，并预留Pin-to-Pin兼容替代方案。



4. 国产系统驱动适配



信创项目中选择M.2模块时，WiFi/蓝牙模块需确认银河麒麟/统信UOS是否有对应驱动；4G/5G模块需确认模块厂商是否提供Linux驱动包；NVMe SSD大部分标准NVMe协议SSD兼容性较好，但仍需在目标硬件平台上做实际验证。关于工控机操作系统的整体选型逻辑，可参考工控机操作系统选型对比一文。



七、M.2接口选型检查清单



采购工控机或规划M.2扩展方案时，按以下清单逐项确认：



序号	确认项	检查内容
1	M.2槽数量和Key类型	主板有几个M.2槽？分别是什么Key？
2	M.2槽支持的协议	仅SATA / 仅PCIe / 两者兼容？
3	模块尺寸兼容性	支持多长的M.2模块（2242/2260/2280）？
4	存储需求	是否需要NVMe SSD？M Key槽是否可用？
5	WiFi/蓝牙需求	是否有E Key槽？天线如何引出？
6	4G/5G需求	是否有B Key槽？SIM卡座和天线接口？
7	散热条件	NVMe SSD发热如何处理？无风扇机型是否兼容？
8	固定方式	M.2模块固定螺丝孔位是否匹配？
9	操作系统驱动	国产系统下WiFi/5G模块是否有驱动？
10	供货周期	M.2模块是否为工业级？供货周期多长？



八、常见配置错误



错误1：NVMe SSD插到SATA-only M.2槽



现象：SSD插入后系统不识别。原因：主板M.2槽仅支持SATA协议，NVMe SSD需要PCIe通道。解决：确认主板规格，选择对应协议的SSD。



错误2：WiFi模块插到M Key槽



现象：WiFi模块物理上插不进去。原因：E Key和M Key缺口位置不同。解决：WiFi模块必须插入E Key槽，不能强行插入不兼容的槽位。



错误3：4G/5G模块插入后无通信



现象：模块识别但无法拨号。原因：M.2 B Key的USB通道未在BIOS中使能，或SIM卡未正确安装，或天线未连接。解决：检查BIOS设置、SIM卡座和天线连接。



错误4：NVMe SSD在无风扇机型中频繁降速



现象：大文件写入时速度骤降。原因：SSD过热触发降速保护。解决：选择低功耗SSD方案，或加装M.2散热片，或调整安装位置改善散热。



错误5：国产系统无法识别WiFi模块



现象：Windows下WiFi正常，切换到银河麒麟后不识别。原因：WiFi芯片缺少Linux内核驱动。解决：选择有Linux驱动支持的WiFi模块方案，提前向芯片厂商确认驱动覆盖情况。



FAQ



工控机的M.2槽可以同时插SSD和WiFi模块吗？



取决于主板M.2槽的数量和Key类型。如果主板同时提供M Key槽（用于NVMe SSD）和E Key槽（用于WiFi），则可以同时使用。如果只有一个M.2槽，则需要根据项目优先级选择插存储还是无线模块，或者通过USB外接WiFi适配器解决无线通信需求。



M.2 NVMe SSD和2.5寸SATA SSD在工业场景中怎么选？



如果数据吞吐量不大（如常规HMI、PLC通信），2.5寸SATA SSD兼容性更好且散热压力更小。如果需要高速数据写入（如机器视觉图像缓存、高速数据采集日志），M.2 NVMe SSD的低延迟和高吞吐优势明显。选型时还需考虑工控机内部空间和散热条件——紧凑型无风扇机型可能更适合M.2方案，而标准机箱可灵活选择2.5寸方案。



信创项目中国产工控机的M.2接口有什么特殊注意事项？



主要关注驱动适配。飞腾+银河麒麟/统信UOS组合下，WiFi/蓝牙和4G/5G模块的驱动支持情况与x86+Windows有较大差异。选型时需要提前向模块供应商确认是否提供国产系统的驱动包，并在目标硬件平台上做实际验证。NVMe SSD因协议标准化程度高，兼容性通常较好，但仍建议在选型阶段做读写压力测试。



总结



工控机M.2接口的选型核心不在于"有没有M.2槽"，而在于"这个M.2槽是什么Key类型、支持什么协议、能承载什么模块"。从存储到无线通信、从CAN总线到GPS定位，M.2接口在紧凑型工控机中承担着多种扩展角色。采购和工程师在选型时，应从模块用途倒推M.2槽需求，同时关注散热、固定、驱动适配和供货周期等工业部署因素，避免到现场才发现模块插不上或系统不识别。



如果项目已经确定了CPU平台、存储需求、无线通信方式和操作系统，可以根据这些条件进一步确认工控机M.2接口的配置规格，避免只按价格采购导致后期扩展受限。
