工控机怎么连接变频器和伺服驱动器？通信协议与接口配置指南

工控机连接变频器和伺服驱动器，不是接线那么简单。真正决定系统能不能稳定运行的，是通信协议选择、硬件接口配置和接线规范。变频器通常用于速度调节和节能控制，通信需求偏监控型；伺服驱动器用于位置定位和转矩控制，通信需求偏实时控制型。两类设备对实时性、同步精度和接口数量的要求差异很大，选错协议或接口配置不足，轻则丢包报警，重则运动失控。



一、工控机为什么需要连接变频器和伺服驱动器



工业现场中，工控机作为上位机连接变频器和伺服驱动器，通常承担四类任务：



• 速度调节与监控：风机、水泵、输送带等设备通过变频器调节转速，工控机负责下发频率指令和读取运行状态。
• 位置定位与运动控制：CNC机床、包装机、贴片机等设备通过伺服驱动器实现精确定位，工控机负责轨迹规划和多轴协调。
• 转矩控制：收卷、放卷、张力控制等工艺需要伺服驱动器工作在转矩模式，工控机根据传感器反馈实时调节转矩指令。
• 多轴同步与电子凸轮：印刷机、旋盖机等需要多台伺服电机按特定相位关系同步运行，工控机通过总线实现虚拟主轴和电子凸轮功能。



这四类任务对通信实时性的要求从低到高递增。速度调节可以容忍毫秒级延迟，多轴同步则需要微秒级周期。通信协议的选择必须匹配任务需求。



二、变频器和伺服驱动器的通信需求差异



很多人把变频器和伺服驱动器混为一谈，但实际上两类设备在通信需求上存在关键差异。理解这些差异，是选择协议和配置接口的前提。



对比维度	变频器（VFD）	伺服驱动器
控制目标	速度调节、节能运行	位置定位、轨迹控制
通信内容	频率设定、启停控制、状态读取	位置指令、速度前瞻、扭矩限制、回零
实时性要求	10-100ms周期可接受	0.125-1ms周期，抖动小于微秒级
同步要求	通常单轴独立运行	多轴需要严格同步（分布式时钟）
典型协议	Modbus RTU、USS、Modbus TCP	EtherCAT、CANopen（DS402）、PROFINET IRT
接口形式	RS-485串口、以太网	EtherCAT总线、CAN总线、专用运动控制卡
单轴成本	通信硬件成本低	实时总线硬件成本较高



从表中可以看出一个核心判断逻辑：如果项目只涉及速度调节且不需要多轴同步，Modbus RTU或USS协议通过RS-485串口就能满足；一旦涉及位置控制或多轴协同，就需要EtherCAT等实时总线，普通串口的延迟和抖动无法支撑。

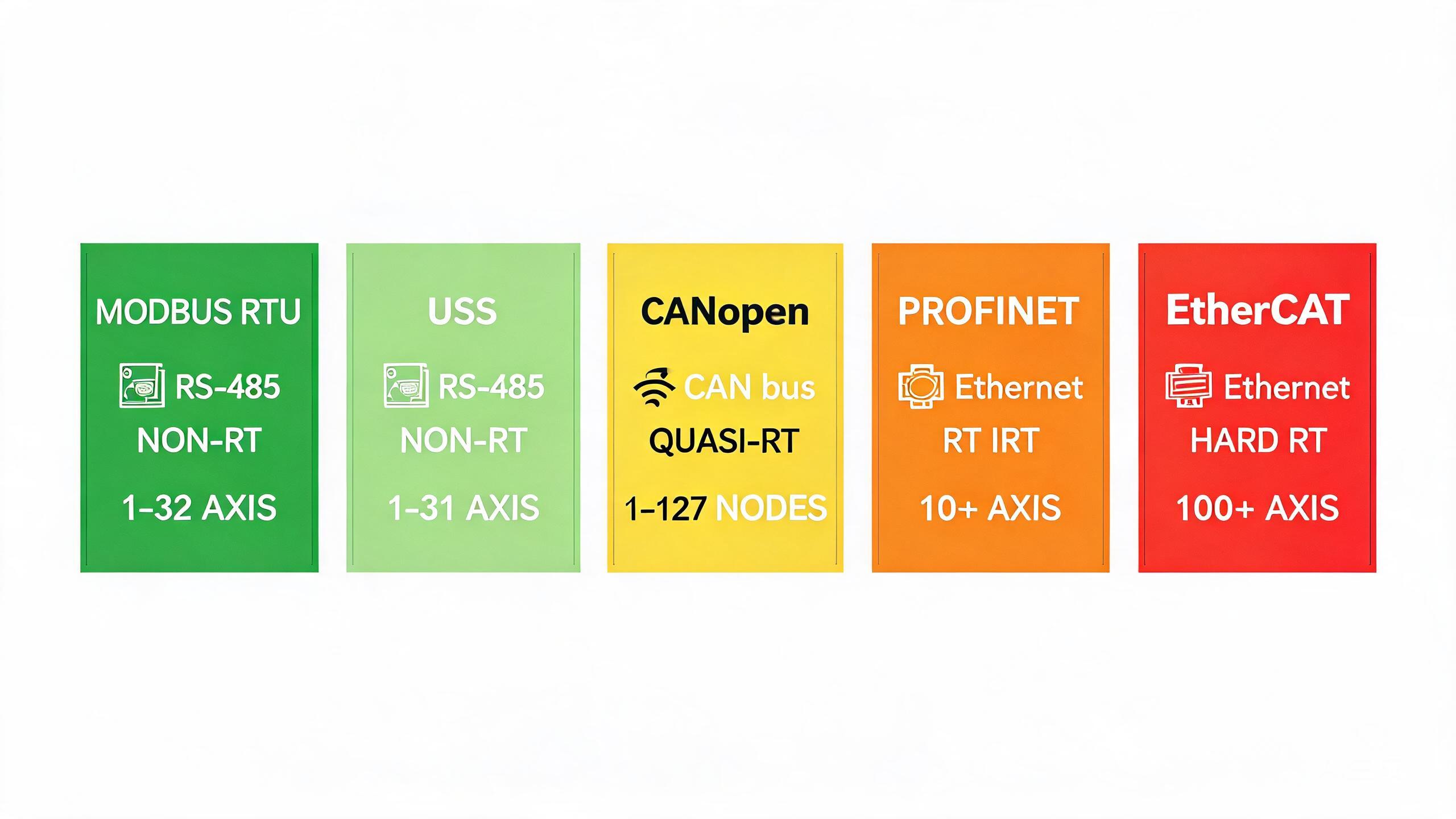

三、工控机连接变频器/伺服的五大通信协议对比



工控机连接变频器和伺服驱动器时，常见五种通信协议。不同协议在实时性、轴数支持和硬件成本上差异显著。



协议	物理层	实时性	典型周期	支持轴数	适用设备	工控机接口需求
Modbus RTU	RS-485	非实时	50-200ms	1-32台	变频器、简易伺服	板载串口或USB转串口
USS	RS-485	非实时	50-200ms	1-31台	西门子变频器	板载串口
CANopen	CAN总线	准实时	1-10ms	1-127节点	伺服、变频器、I/O	板载CAN或PCIe CAN卡
PROFINET	以太网	实时（IRT）	0.25-1ms	数十轴	西门子伺服/变频器	PROFINET网卡
EtherCAT	以太网	硬实时	0.125-1ms	数十至上百轴	各品牌伺服驱动器	EtherCAT主站（软件或PCIe卡）



协议选择的核心判断逻辑：



• 只调速、不定位：Modbus RTU通过RS-485串口即可，成本低、接线简单。
• 需要读取变频器运行参数（电流、电压、故障码）：Modbus RTU或Modbus TCP均可。
• 单轴或少量轴的位置控制：CANopen（DS402协议）通过CAN总线可满足，硬件成本适中。
• 多轴同步、电子凸轮、高速插补：必须用EtherCAT或PROFINET IRT，普通串口和CAN总线的周期和抖动无法支撑。
• 混合场景（变频器用Modbus + 伺服用EtherCAT）：工控机需要同时配置串口和实时总线接口，两者走独立通信通道。

四、工控机硬件接口怎么选



通信协议确定后，工控机的硬件接口配置就有了明确方向。不同协议对应不同的接口形式和扩展方式。



接口类型	支持协议	获取方式	适用机型	选型注意事项
板载串口（RS-485）	Modbus RTU、USS	主板自带	嵌入式工控机、无风扇工控机	确认串口数量是否够用，是否带隔离
板载网口	Modbus TCP、PROFINET	主板自带	所有工控机类型	PROFINET需要专用网卡，普通网口不支持IRT
板载CAN	CANopen、J1939	主板自带或扩展	嵌入式工控机、AGV控制器	确认CAN通道数和隔离保护
PCIe CAN卡	CANopen	PCIe插槽扩展	4U机架式工控机	4U机箱有足够插槽，嵌入式机型需确认空间
EtherCAT主站	EtherCAT	软件主站或PCIe主站卡	4U机架式、高性能工控机	软件主站需要CPU性能支撑，硬件主站卡延迟更低
运动控制卡	脉冲/方向、专用协议	PCIe插槽扩展	4U机架式工控机	需确认PCIe槽数和供电能力



一个常见误区是认为工控机有网口就能连所有设备。实际上，普通以太网口只能跑Modbus TCP这种非实时协议；PROFINET IRT和EtherCAT需要专用网卡或主站卡，工控机不仅要预装对应硬件，CPU和操作系统还需要支持实时调度。

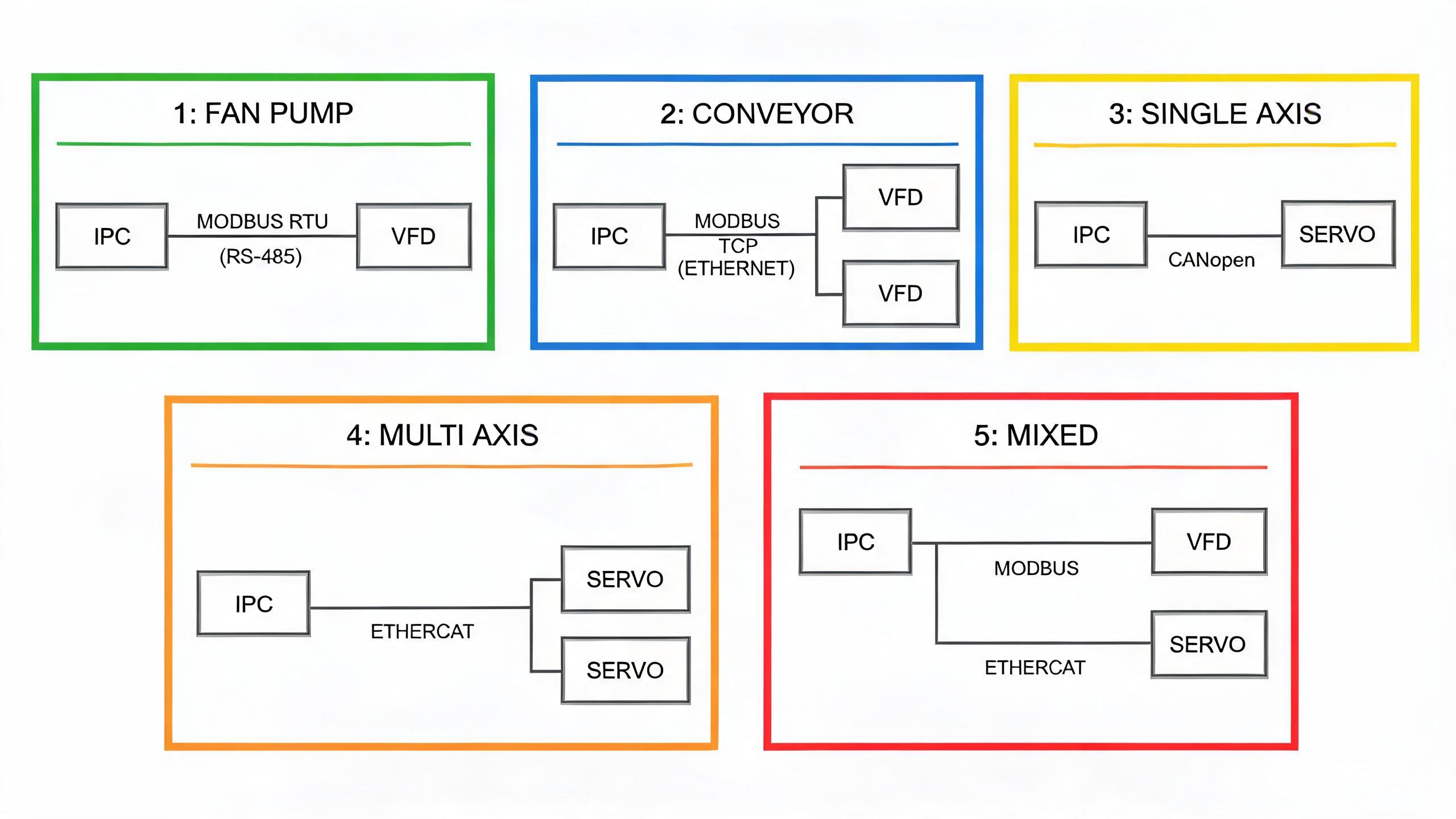

五、不同场景的协议-接口配置方案



以下五类场景覆盖了工业现场最常见的变频器和伺服驱动器连接需求，可以根据项目实际情况对照参考。



场景	设备类型	通信协议	工控机接口	配置要点
风机水泵节能改造	变频器×2-4台	Modbus RTU	1路RS-485串口	手拉手拓扑，终端电阻拨码ON，波特率统一
输送线多段速控制	变频器×3-8台	Modbus RTU或Modbus TCP	2路RS-485或1路网口	按产线工段分网段，避免单总线挂载过多节点
单轴定位控制	伺服驱动器×1-2台	CANopen（DS402）	1路CAN总线	确认伺服支持CANopen，配置PDO映射
多轴运动控制	伺服驱动器×4-16台	EtherCAT	EtherCAT主站卡+1路网口	分布式时钟同步，注意拓扑顺序和线缆长度
变频器+伺服混合	变频器×N + 伺服×M	Modbus RTU + EtherCAT	RS-485串口 + EtherCAT主站	两套协议独立通道，工控机需同时支持串口和PCIe扩展



第五种混合场景在实际工程中最常见。例如一条包装产线上，输送带用变频器调速（Modbus RTU），旋盖和贴标用伺服定位（EtherCAT），工控机需要同时配置串口和EtherCAT主站，两条通信通道独立运行互不干扰。选型时必须确认工控机既有板载串口、又有空闲PCIe插槽用于安装主站卡。

六、接线与配置注意事项



1. RS-485串口接线（Modbus RTU / USS）



• 拓扑结构：手拉手链式，禁止星型分叉
• 终端电阻：总线两端各拨码一个120Ω终端电阻
• 偏置电阻：首端配置上拉下拉偏置，防止总线悬空
• 线缆选择：双绞屏蔽线，截面0.5mm²以上
• 屏蔽接地：屏蔽层单端接地，避免地环路
• 波特率统一：总线上所有设备波特率、数据位、校验位必须一致
• 节点地址唯一：Modbus从站地址不能重复



2. CAN总线接线（CANopen）



• 拓扑结构：手拉手链式，总线两端各装120Ω终端电阻
• 分支长度：单个节点分支不超过30cm
• 波特率与距离：500kbps对应总线长度约100m，1Mbps对应约40m
• CAN-H和CAN-L不能接反
• 确认CAN卡通道隔离等级是否满足现场干扰环境



3. EtherCAT接线



• 拓扑结构：线型、树型或星型，从站自动转发
• 线缆标准：超五类或六类屏蔽双绞线
• 线段长度：两个节点之间不超过100m
• 分布式时钟：主站和从站需使能DC同步功能
• 供电注意：EtherCAT从站总线供电和信号线分离，不要混接



七、常见通信故障与排查方法



故障现象	可能原因	排查方法
Modbus通信时通时断	波特率不一致、终端电阻缺失、总线节点过多	检查所有设备波特率/校验位，确认两端终端电阻拨码，减少总线节点数
CANopen从站无法进入OP状态	PDO映射错误、心跳超时、波特率不匹配	检查对象字典配置，确认心跳时间参数，核对波特率
EtherCAT从站卡在PREOP	SDO配置失败、PDO映射不匹配、同步管理器配置错误	查看主站诊断信息，核对从站ESI文件，确认PDO映射与伺服参数一致
伺服定位精度差	通信周期抖动大、跟随误差未整定、刚性参数偏低	检查通信周期和抖动，调整伺服增益参数，确认编码器反馈正常
变频器偶发停机报警	通信中断触发保护、电磁干扰、接地不良	检查通信超时设置，加固屏蔽接地，确认变频器故障保护参数



八、工控机选型检查清单



以下清单帮助采购人员和工程师在选型阶段确认关键配置，避免后期接口不足或协议不支持的被动局面。



1. 现场有几台变频器、几台伺服驱动器？分别用什么协议？
2. 是否需要多轴同步？同步周期要求是多少？
3. 工控机需要几路串口？是否需要隔离？
4. 工控机需要几路CAN通道？是否板载？
5. 是否需要EtherCAT主站？用软件主站还是硬件主站卡？
6. 工控机有几个PCIe插槽？是否满足扩展需求？
7. 工控机网口数量是否满足PROFINET或其他以太网协议需求？
8. 操作系统是否支持所需的通信库和驱动？
9. 工控机宽温和抗振是否满足现场环境？
10. 是否预留后续增加轴数的通信余量？



九、常见问题



Q1：工控机能用USB转串口连接变频器吗？



可以用于调试和单台变频器监控，但不建议用于生产环境多台设备组网。USB转串口的稳定性和抗干扰能力不如板载RS-485，长时间运行可能出现连接断开。产线应用优先选择工控机板载串口或PCIe串口卡。



Q2：一台工控机能同时跑Modbus和EtherCAT吗？



可以。Modbus走串口通道，EtherCAT走专用主站卡或网卡，两套协议独立运行。需要注意工控机操作系统是否支持多协议并发调度，以及CPU性能是否足够同时处理串口轮询和实时总线周期任务。



Q3：国产化工控机能支持EtherCAT吗？



EtherCAT主站不依赖特定CPU平台。飞腾工控机在Linux环境下可运行开源EtherCAT主站（如IgH EtherCAT Master），但需要确认伺服驱动器的ESI文件和设备描述在国产系统上的兼容性。建议在项目初期进行通信联调测试。



十、总结



工控机连接变频器和伺服驱动器，选型的核心不是"能不能连"，而是"协议对不对、接口够不够、实时性达不达标"。变频器调速用Modbus RTU，伺服定位用EtherCAT或CANopen，混合场景需要同时配置串口和实时总线接口。如果已经确定了现场设备清单、通信协议和实时性要求，可以根据这些条件进一步确认工控机串口数量、CAN通道、PCIe插槽和操作系统适配，避免只按价格采购导致后期扩展困难。
