工控机安装方式怎么选？导轨、壁挂、面板与机架安装的场景适配

工控机安装方式不是"放上去就行"。部署位置决定安装方式，安装方式又直接影响散热效率、线缆走向、维护可达性和抗振能力。同一台工控机，装在控制柜导轨上、壁挂在设备侧面、嵌入设备面板或上架到机房机柜，对结构设计、散热路径和后期维护的要求完全不同。选型时需要从部署位置出发，结合空间约束、散热条件和维护需求，确定最合适的安装方式。



一、五种主流安装方式：各自适合什么场景



1. DIN导轨安装



DIN导轨安装遵循TH35标准导轨规格，工控机通过卡扣或滑块固定在导轨上，与PLC、电源模块、继电器和通信模块同柜部署。优势是部署标准化、拆装方便、与柜内电气元件布局统一。



适合场景：



• 控制柜内数据采集终端
• 边缘网关和协议转换节点
• 小型自动化控制站
• 设备旁侧电气箱内的嵌入式控制



选型关注点：设备宽度需匹配导轨间距，整机重量不超导轨承重极限，接线方向（下出线或侧出线）需与柜内布线协调，柜内多设备叠加发热时需评估温度叠加效应。



2. 壁挂安装



壁挂安装通过支架将工控机固定在墙面、设备外壳或控制柜内外壁，不占用台面和地面空间。安装灵活，适合空间分散的现场部署。



适合场景：



• 产线工位旁侧监控
• 设备外壳侧面安装
• 机柜内壁固定
• 空间受限但需定期维护的部署点



选型关注点：壁挂后底部接口是否可达，侧面散热出风方向是否被墙面阻挡，支架承重是否满足设备重量，振动环境下螺丝固定强度是否足够。



3. 面板安装



面板安装将工业平板电脑或工控一体机从设备前面板嵌入，前面板压紧密封条达到IP65防护，背部嵌入设备内部。这是人机交互场景最主流的安装方式。



适合场景：



• 机床操作台和数控面板
• 产线工位人机交互终端
• 食品制药洁净车间操作站
• 设备操控面板和参数监控



选型关注点：面板开孔尺寸需严格匹配产品规格书，密封条压紧方式影响前面板防护等级，背部散热空间需与设备内部结构协调，安装深度决定设备内部预留空间。



4. 机架安装



机架安装遵循19英寸标准机柜规格，工控机高度以U为单位（1U=44.45mm），常见1U、2U、4U规格。适合集中管理和多设备部署。



适合场景：



• 机房和调度中心
• 集中控制室SCADA服务器
• 视频分析工作站
• 工业服务器多任务处理
• 多台设备集中管理



选型关注点：机柜深度需容纳设备全长（含接线余量），散热风道方向需遵循前进风后出风原则，高密度上架时需配置机柜级散热，滑轨选配影响维护方式。关于机架规格中"U"的含义，可参考工控机科普：1U-4U的"U"与数字含义。



5. 嵌入式安装



嵌入式安装将工控机完全内置于设备结构中，与设备机壳、电气设计和线缆布局一体化。安装后工控机不可见，由设备整体结构提供防护。



适合场景：



• OEM设备配套（检测设备、包装设备、专机）
• AGV和移动机器人车体内部控制
• 自动化专用设备内置计算
• 定制化工业终端



选型关注点：外形尺寸需与设备内部预留空间精确匹配，安装孔位需与设备结构件对齐，接口朝向需配合设备内部走线方案，设备内部热源叠加会使环境温度高于室温，需评估工控机宽温等级是否匹配实际运行温度。

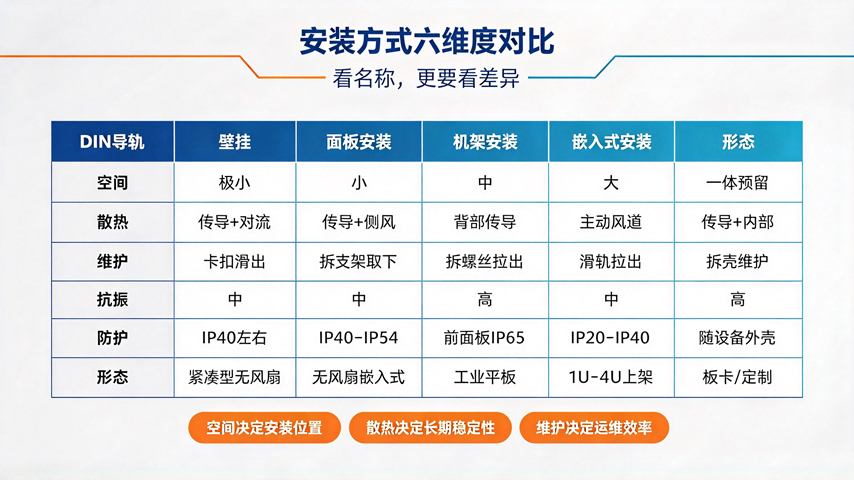

二、六维度系统对比：不同安装方式差在哪里



选型时不能只看安装方式名称，需要从六个维度系统对比差异：





对比维度	DIN导轨	壁挂	面板安装	机架安装	嵌入式安装
空间需求	极小（柜内导轨位）	小（墙面或设备侧面）	中（面板开孔+背部深度）	大（标准机柜位）	与设备一体（内部预留）
散热路径	外壳传导+柜内空气对流	外壳传导+侧面空气	背部传导+设备内部	风扇主动风道	外壳传导+设备内部
维护方式	松卡扣滑出，前维护	拆支架取下，侧或前维护	拆面板螺丝拉出，前维护	滑轨拉出，前或侧维护	拆设备外壳，深度维护
抗振能力	中（导轨卡扣固定）	中（支架螺丝固定）	高（面板压紧密封）	中（机柜螺丝+滑轨）	高（设备结构一体化）
防护配合	IP40左右（柜内环境）	IP40至IP54	前面板IP65	IP20至IP40（机房）	与设备外壳同级
适用产品形态	紧凑型无风扇	无风扇嵌入式	工业平板/工控一体机	1U-4U上架式	嵌入式/板卡/定制



三、部署位置是第一决定因素



安装方式选型的第一步不是翻产品目录，而是明确"这台工控机要装在哪里"。部署位置决定了可选的安装方式范围，进而决定了可选的产品形态。



部署位置	推荐安装方式	推荐产品形态	典型场景
控制柜内部	DIN导轨或机架	紧凑型无风扇或1U-2U上架	自动化产线主控、数据采集站
设备旁侧或产线工位	壁挂	无风扇嵌入式或小型主机	边缘计算节点、设备监控
操作工位或人机交互	面板安装	工业平板电脑或工控一体机	机床操作、产线看板、MES工位
机房或调度中心	机架安装	2U-4U上架式或工业服务器	视频分析、SCADA服务器、多任务处理
设备内部（OEM配套）	嵌入式安装	嵌入式工控机或工控主板	AGV控制、检测设备内置、专用设备



实际项目中，部署位置可能不止一个选项。比如控制柜内既可以用DIN导轨安装紧凑型工控机，也可以用机架安装1U/2U设备。这时候需要根据空间余量、扩展需求和散热条件做二次判断。



四、安装方式与散热：不是"放上去就行"



不同安装方式的散热路径差异明显，安装方式选错可能导致设备过热宕机。关于无风扇工控机散热原理的详细分析，可参考无风扇工控机如何散热？看传导结构、宽温设计与粉尘油污环境适配。



DIN导轨安装：柜内热负荷叠加



导轨安装的紧凑型工控机依赖外壳传导散热，热量最终散发到柜内空气。如果柜内还安装了PLC、变频器、电源模块等发热设备，柜内总热负荷需要整体评估。柜内温度可能比环境温度高10-20℃，选型时工控机的宽温上限需覆盖这个叠加值。



壁挂安装：散热方向与墙面距离



无风扇工控机的金属外壳散热依赖空气对流，壁挂后如果侧面或底部出风面紧贴墙面，有效散热面积会大幅减少。建议壁挂时保留30-50mm间隙，或选择外壳四面散热的型号。有风扇工控机壁挂时，需确认风扇进出风口方向不被墙面遮挡。



面板安装：背部热量积聚



前面板密封后散热集中在背部。如果设备内部空间狭小或通风不良，背部热量可能积聚导致CPU降频。选型时需确认开孔深度与设备内部散热空间是否匹配，避免面板安装后背部形成封闭热区。



机架安装：柜内风道规划



多台1U/2U设备上架后，机柜前后风道必须畅通（前进风后出风），避免设备间热气回流。高密度上架（满柜1U设备）时，仅靠设备自身风扇可能不够，需配置机柜级散热风扇或空调。



嵌入式安装：设备内部热源叠加



工控机内置于设备后，电机、驱动器、电源等设备热源会使内部环境温度远高于室温。这是嵌入式安装最容易被忽略的问题。选型时需测量设备内部实际运行温度，而不是只看车间环境温度，选配对应宽温等级的工控机。关于宽温参数的判断方法，可参考工控机宽温参数怎么看？-40℃到70℃运行背后的元器件与测试逻辑。



五、安装方式与维护：留多空间才好修



不同安装方式对后期维护的可达性影响很大。采购时不能只看"装上能不能用"，还要看"坏了好不好修"。



安装方式	维护方式	维护所需空间	常见维护痛点
DIN导轨	松开卡扣滑出	前方一个机宽	柜内布线太多时接线不便
壁挂	拆支架螺丝取下	前方或侧方一个机深	高位安装拆装费力
面板安装	拆面板螺丝拉出	前面板操作空间	反复拆装密封条易老化
机架安装	滑轨拉出或拆螺丝	机柜前方一个机深	线缆太短拉不出
嵌入式安装	拆设备外壳	设备维修通道	最难维护，需设备停机



选型建议：维护频率高的场景（如数据采集站需定期更换存储）优先选择DIN导轨或机架安装，维护时只需松开卡扣或拉出滑轨即可操作。嵌入式安装虽然结构一体化程度高，但维护时需要打开设备外壳，适合维护频率低或由设备制造商统一售后的场景。

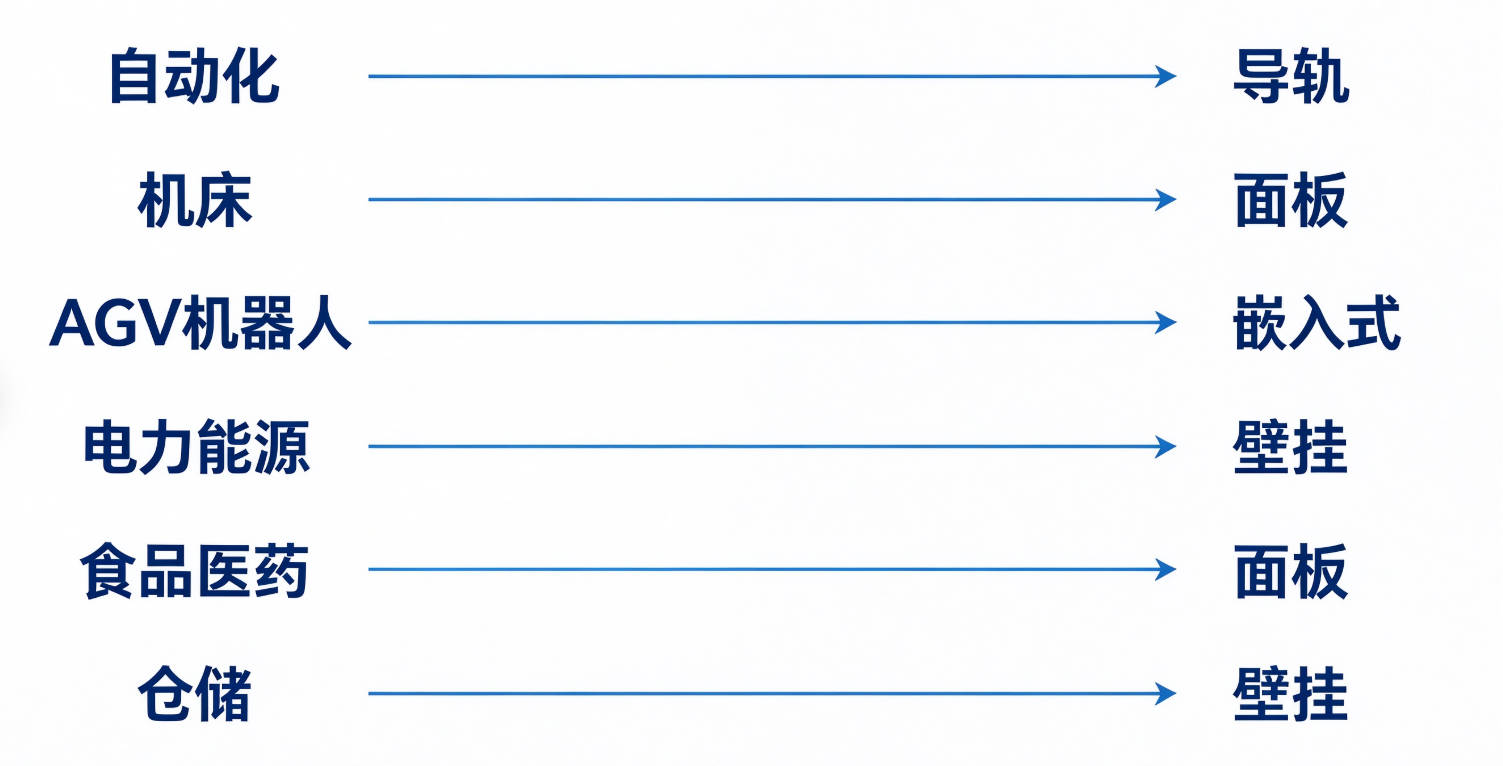

六、行业场景安装方式选型对照

行业场景	典型部署位置	推荐安装方式	选型理由
自动化产线	控制柜内	DIN导轨或机架	与PLC同柜，标准电气布局
机床制造	设备面板	面板安装	操作交互+前面板防护
AGV或移动机器人	车体内部	嵌入式安装	结构一体化+抗振
电力能源	户外箱体或机房	壁挂或机架	户外壁挂灵活部署或机房集中管理
食品制药	洁净产线工位	面板安装	IP65前面板+无风扇易清洁
仓储物流	立库或分拣线	壁挂或DIN导轨	空间分散部署+灵活安装



七、安装方式选型决策流程



选型决策可按以下五步执行：



1. 确定部署位置：控制柜内？设备旁边？操作工位？机房？设备内部？部署位置是安装方式的硬约束，先确认位置再选方式。
2. 评估空间约束：柜内导轨位宽度多少？墙面可用面积多大？面板开孔尺寸多少？机柜剩余U数几U？设备内部预留空间多大？空间约束直接缩小可选范围。
3. 判断散热条件：柜内总热负荷多大？壁挂散热方向有无遮挡？面板背部空间多大？机柜风道是否畅通？设备内部热源温度多高？散热条件影响安装后的稳定性。
4. 确认维护需求：维护频率多高？维护方式是前维护、侧维护还是拆机维护？维护空间是否预留？维护需求决定长期运营成本。
5. 匹配产品形态：根据以上四步确定的产品形态（紧凑型无风扇、上架式、工业平板、嵌入式），再确认CPU平台、接口数量、系统适配和宽温等级。



八、采购检查清单



序号	确认项	确认方法
1	部署位置已明确	现场勘察确认安装位置和环境条件
2	安装空间已测量	测量宽×深×高，留出维护余量和接线空间
3	安装方式已匹配	产品规格书标注支持的安装方式
4	散热条件已评估	确认安装环境温度和柜内或设备内热源情况
5	接线方向已规划	确认进出线方向与安装位置匹配
6	维护空间已预留	确认维护时设备拆卸所需空间
7	固定配件已确认	确认导轨卡扣、壁挂支架、面板密封条或机架滑轨
8	抗振需求已评估	确认安装位置振动等级和固定强度
9	防护等级已匹配	确认安装环境IP防护等级要求
10	供货周期已确认	确认安装方式相关配件的供货周期



九、常见安装错误与规避



错误一：壁挂时散热出风口贴墙



无风扇工控机壁挂安装时，侧面或底部散热出风口紧贴墙面，导致热量无法排出。规避方法：保留30-50mm间隙或选择四面散热型号。



错误二：DIN导轨安装超重



紧凑型工控机重量超过导轨承重极限，长期运行后导轨变形或设备松动。规避方法：确认设备重量在导轨承重范围内（TH35导轨一般建议单点承重不超过2kg，具体以导轨规格为准），重型设备改用机架安装。



错误三：面板安装开孔尺寸偏差



设备面板开孔尺寸与工控一体机面板尺寸偏差过大，密封条无法压紧导致防护等级下降。规避方法：严格按产品规格书开孔图施工，现场复核开孔尺寸后再安装。



错误四：机架安装线缆太短



上架后维护时拉出设备，电源线和网线被拉断或拉松。规避方法：机柜内预留足够线缆长度（建议不少于设备深度的一半），使用理线架管理走线。



错误五：嵌入式安装未评估热叠加



工控机内置于设备后，设备内部热源叠加导致环境温度超出工控机宽温范围。规避方法：实测设备内部运行温度，选配对应宽温等级的工控机，必要时在设备内部增加辅助散热。



FAQ



DIN导轨安装的工控机需要配风扇吗？



不一定。如果选配的是无风扇嵌入式工控机，依赖金属外壳传导散热，无需独立风扇。但需要确认柜内总热负荷和空气流通条件，避免多台设备叠加发热导致柜内温度过高。柜内温度超出工控机宽温上限时，需要配置柜内散热风扇或空调。



壁挂安装和无风扇散热冲突吗？



不完全冲突，但需注意壁挂方向和墙面距离。无风扇工控机的散热依赖外壳与空气接触，壁挂后如果大面积接触墙面，有效散热面积会减少。建议选择四面或三面散热型号，壁挂时保留30-50mm间隙，避免出风面贴墙。



嵌入式安装的工控机后期升级困难吗？



嵌入式安装确实比其他方式维护难度大，因为需要打开设备外壳才能接触工控机。选型时应优先考虑长期供货一致性，避免停产换型后尺寸不匹配导致设备改型。同时在设备设计阶段预留维护检修口，或将工控机安装在设备内部易触及位置。



总结



工控机安装方式选型应从部署位置出发，依次评估空间约束、散热条件、维护需求和产品形态，而不是先看产品目录再想怎么装。不同安装方式在散热路径、维护可达性和抗振能力上的差异会直接影响设备长期运行的稳定性。如果已经确定了部署位置、安装空间、散热条件和维护方式，可以根据这些条件进一步确认工控机的安装方式和产品配置，避免因安装方式选错导致后期散热不足、维护困难或结构返工。关于安装空间尺寸的详细对比，可参考工控机安装空间怎么选？窄体与标准体的尺寸对比及场景适配指南。关于振动环境下安装方式的加固要求，可参考工控机振动环境怎么选？抗振等级、存储与安装的配置指南。关于防护等级与安装环境的匹配，可参考工控机防护等级怎么选？IP54、IP65和IP67对应哪些工业环境。
