数控机床工控机怎么选？从轴数、插补周期到总线配置的选型指南

数控机床选工控机，不能只看CPU主频和内存容量。真正决定一台工控机能否胜任CNC场景的，是运动轴数、插补周期、工业总线类型、实时操作系统支持和现场环境防护等级。一台普通办公电脑算力再强，如果无法在250微秒内完成一次插补计算并准时把指令发给伺服驱动器，机床加工精度就会出问题。本文从车床、铣床、加工中心到五轴机床的差异化需求出发，帮你理清数控机床工控机选型的核心逻辑。

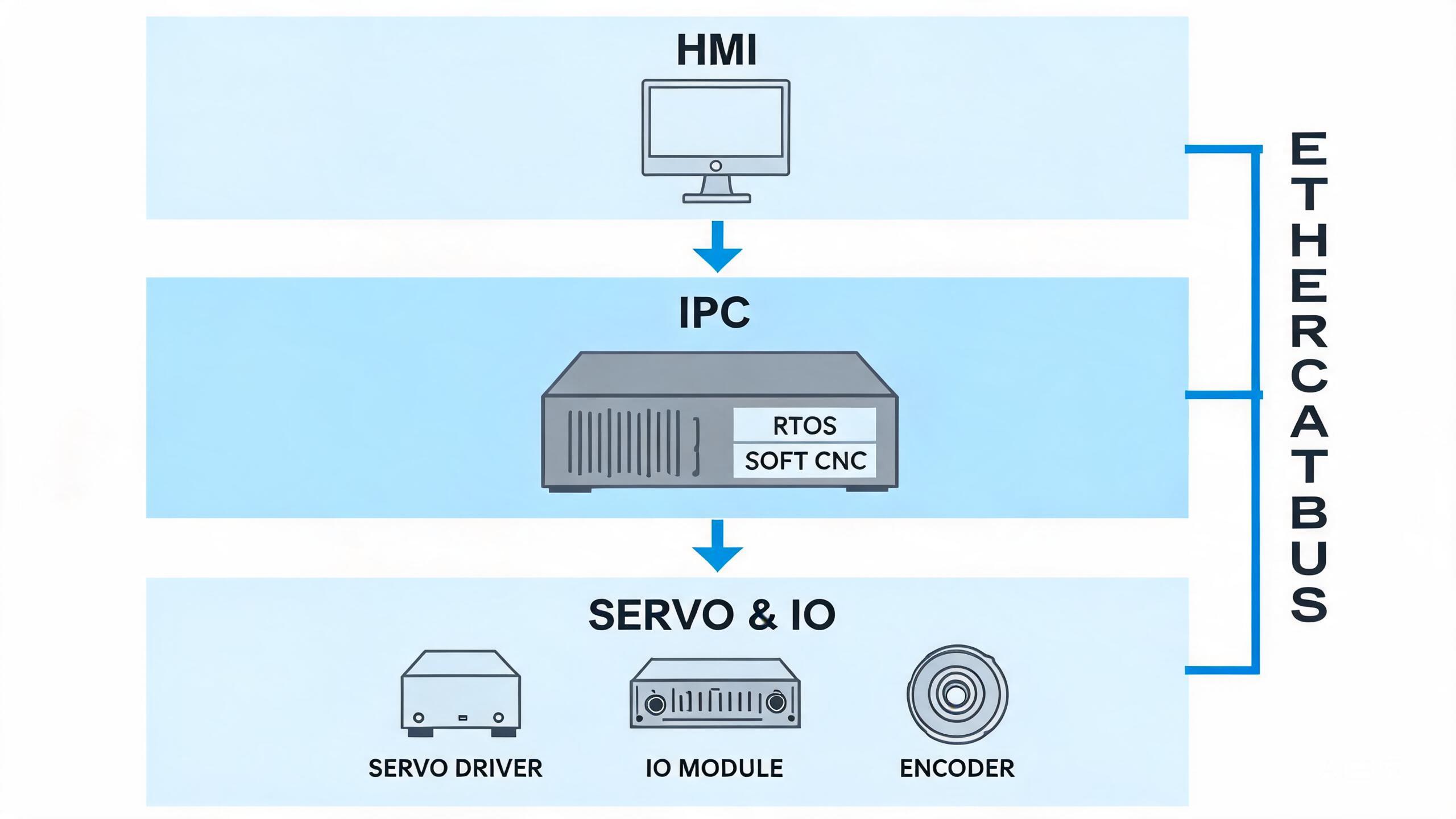

一、工控机在数控系统中的位置



理解工控机在数控机床中的角色，需要先区分三个容易混淆的概念：数控系统、CNC控制器和工控机。



数控系统是一个完整体系，包含人机交互界面（HMI）、运动控制核心、I/O采集和伺服驱动四个层次。传统数控机床通常用发那科、西门子、三菱等品牌的专用CNC控制器——它把上述四个层次封装在一台硬件里，架构封闭但稳定性高。



工控机介入数控系统的方式有两种：一种是作为HMI上位机，运行组态软件或专用HMI程序，向下通过现场总线连接专用CNC控制器，工控机本身不参与实时运动控制；另一种是作为"软CNC"运行平台，工控机直接安装运动控制软件和实时操作系统，自身承担插补计算和伺服指令发送。后一种方式正是近年国产化和开放式数控系统的主流方向。





区分这两种角色是选型的第一步：如果项目只是需要一台工控机做HMI和数据采集，对实时性要求不高，选型相对简单；如果工控机要直接承担运动控制，就必须重点考察实时操作系统支持、总线主站能力和插补周期。



二、不同机床类型对工控机的需求差异



车床、铣床、加工中心、磨床和五轴机床，对工控机的要求差异很大。主要差异体现在运动轴数、插补周期、多通道加工和特殊I/O需求上。



机床类型	典型轴数	插补周期需求	关键总线	特殊需求
经济型车床	2-3轴	1-2ms	脉冲/模拟量	成本低、接口少
铣床	3-4轴	0.5-1ms	EtherCAT/PROFINET	多轴联动
加工中心	4-5轴	0.5-1ms	EtherCAT	刀库控制、ATC
磨床	3-6轴	0.25-0.5ms	EtherCAT	高精度、高分辨率编码器
五轴加工中心	5-8轴+	0.25-0.5ms	EtherCAT	RTCP、多通道、高端伺服
线切割	4-6轴	1-2ms	脉冲/EtherCAT	高频脉冲电源控制



从表中可以看出，轴数越多、插补周期越短，对工控机的CPU计算能力、实时性和总线带宽要求就越高。经济型车床只需要2-3轴联动，插补周期1ms即可满足，普通嵌入式工控机配脉冲接口就能胜任；五轴加工中心需要5轴以上联动、0.25ms插补周期，就必须选择支持EtherCAT主站的工控机，并运行硬实时操作系统。



三、运动控制周期与实时性：选型最容易忽视的维度



很多采购人员在选工控机时只关注CPU主频和核心数，却忽略了实时性指标。运动控制的本质是在固定时间周期内完成"读编码器→计算插补→发伺服指令"的闭环，如果这个周期不稳定——有时250微秒、有时500微秒——加工表面就会出现刀痕和波纹。



实时性分两个层面：



• 硬实时：系统必须在确定的时间限内完成任务，超时即报警停机。数控机床运动控制属于硬实时场景，插补周期的抖动通常要求控制在10%以内。
• 软实时：任务应在规定时间内完成，偶尔超时可容忍。HMI刷新、数据采集等属于软实时。



标准Windows操作系统不是硬实时系统，无法保证微秒级的周期精度。如果工控机要直接承担运动控制，必须选择以下方案之一：



• 安装实时扩展层（如RTX、RT-Linux），在Windows内核下插入实时内核
• 运行专业RTOS（如VxWorks、QNX、嵌入式Linux with PREEMPT-RT补丁）
• 使用运动控制卡（PCIe插卡），由卡上的DSP/FPGA承担硬实时计算，工控机CPU只做非实时的人机交互和G代码解析



第三种方案在国内中低端数控机床中应用最广，因为工控机CPU不直接参与硬实时，选型压力小很多。但如果走软CNC路线（如基于EtherCAT的纯软件运动控制），就必须重点验证工控机的实时性指标和RTOS兼容性。



四、CNC场景的工业总线配置选型



工控机与伺服驱动器、I/O模块之间的通信总线，直接决定了系统架构的复杂度和成本。CNC场景中常见的总线类型有：



总线类型	实时性	典型周期	线缆长度	CNC适配场景
脉冲+方向	硬件级	不适用	≤15m	经济型车床/步进伺服
模拟量±10V	硬件级	不适用	≤10m	老设备改造、张力控制
PROFINET IRT	等时同步	0.5-1ms	≤100m	中端铣床/加工中心
EtherCAT	分布式时钟	0.25-1ms	≤100m	高端加工中心/五轴/磨床
CANopen	事件触发	1-2ms	≤50m	低端多轴、包装设备



选总线时需要确认三件事：工控机主板是否提供对应总线接口（或是否有PCIe扩展槽插入线卡）、伺服驱动器是否支持该总线协议、以及总线主站软件是否与工控机操作系统兼容。EtherCAT是目前CNC领域应用最广的实时以太网总线，多数国产运动控制软件都支持EtherCAT主站，但不同厂家的主站实现性能差异较大，选型时需要确认实际插补周期能否达到标称值。

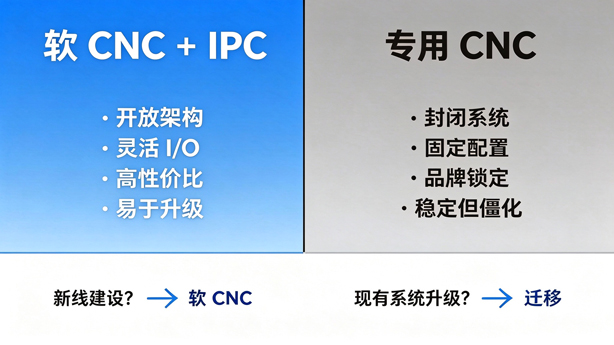

五、软CNC方案 vs 传统专用数控控制器



近年来，越来越多的机床制造商和自动化集成商开始采用"工控机+软CNC"方案替代传统专用数控控制器。两种方案各有适用场景：



对比维度	工控机+软CNC	专用CNC控制器
架构开放性	开放式，可自定义界面和工艺	封闭式，功能由厂家定义
I/O扩展	通过总线自由扩展	受限于品牌I/O模块
成本	软硬件分离，规模化后成本可控	控制器+模块整体采购，价格固定
稳定性	依赖工控机硬件和RTOS质量	厂家整体调优，一致性高
升级维护	软件升级灵活，硬件可替换	受品牌生命周期约束
国产化适配	飞腾/龙芯+麒麟OS可自主可控	发那科/西门子等进口品牌主导



对于新建产线或需要定制化工艺的机床制造商，软CNC方案在开放性和国产化方面优势明显。但对于已经大量使用发那科或西门子控制器的工厂，短期内整体迁移到软CNC的改造成本和风险较高，更务实的路径是先用工控机做HMI升级和数据采集，保留专用CNC控制器做运动控制，待条件成熟后再逐步替换。



六、数控机床环境的工控机防护与安装



数控车间环境对工控机有几项特殊挑战：



• 切削液和油雾：加工区域切削液飞溅和油雾弥漫是常态，工控机如果用有风扇散热，风扇进气口会吸入油雾导致散热鳍片堵塞。无风扇工控机通过铝合金机壳传导散热，全密封设计更适合CNC车间环境。
• 振动：机床切削和换刀时会产生明显振动，工控机内部如果使用机械硬盘，磁头可能因振动导致读写错误甚至损坏。CNC场景应优先选择工业级固态硬盘（SSD），并确认工控机的抗振等级指标。
• 温度：南方车间夏季温度可能超过40℃，电控柜内温度更高。工控机宽温运行能力至少需要满足0-50℃，部分场景需要-20到60℃。
• 电磁干扰：伺服驱动器是强干扰源，工控机需要具备良好的EMC设计，串口和网口应有隔离保护。



安装方式上，CNC场景最常见的是将工控机嵌入电控柜标准导轨或19英寸机架。空间紧凑的小型机床可以选择嵌入式无风扇工控机，宽体标准机型则适合大型加工中心。



七、采购检查清单



以下10项是数控机床工控机采购前需要逐项确认的关键参数：



序号	确认项	选型要点
1	运动轴数	确认机床最大联动轴数和扩展轴数
2	插补周期	确认工艺要求的插补周期精度（0.25ms/0.5ms/1ms）
3	总线类型	确认伺服驱动器支持的总线协议（EtherCAT/PROFINET/CANopen）
4	总线接口	工控机是否提供对应总线网口或PCIe扩展槽
5	实时性方案	硬实时用RTOS或运动控制卡，软实时可标准OS
6	操作系统	确认运动控制软件支持的OS（Windows/Linux/麒麟）
7	存储方式	优先工业级SSD，避免机械硬盘
8	散热方式	有油雾环境优先无风扇密封机型
9	I/O接口	确认串口数量、手轮接口、DNC传输方式
10	国产化要求	信创项目确认飞腾/龙芯+麒麟/UOS兼容性



八、常见选型误区



• 误区一：只看CPU主频，不看实时性。主频3.0GHz的标准Windows工控机，如果运行软CNC，插补周期的抖动可能远大于专用RTOS系统。选型时务必确认实时性指标，而不是单纯比较CPU跑分。
• 误区二：先买工控机再配总线卡。如果伺服驱动器已经选定了EtherCAT，但工控机没有预留PCIe扩展槽或网口数量不足，后期加装会很被动。总线选型必须在工控机采购前完成。
• 误区三：忽视切削液环境直接用有风扇机型。车间试运行时可能没问题，但运行3-6个月后油雾堵塞散热片导致频繁死机，维护成本远高于直接选择无风扇机型。
• 误区四：软CNC方案不做实时性测试就批量部署。不同工控机硬件平台、不同运动控制软件和不同伺服组合的实时性表现差异很大，建议先做单台样机验证再批量采购。
• 误区五：国产化替换只验证CPU不验证运动控制软件。飞腾平台跑Windows可能存在驱动问题，跑麒麟OS可能运动控制软件不兼容。国产化项目必须把运动控制软件兼容性验证纳入选型流程。



常见问题



工控机能直接替代发那科或西门子数控系统吗？



不能简单替换。发那科、西门子等专用CNC控制器是经过整机调优的封闭系统，包含硬件、软件、伺服、编码器在内的完整生态。工控机替代的是运动控制核心的计算平台，需要配合软CNC软件、EtherCAT总线伺服和I/O模块重新搭建系统。对于新建产线或定制化需求，软CNC方案可行；对于已有设备的控制器更换，建议分步迁移。



数控机床工控机最少需要几个网口？



取决于总线架构。如果使用EtherCAT连接伺服和I/O，最少需要1个EtherCAT网口做总线通信加1个标准以太网口做上位通信，共2个网口。如果HMI和运动控制分离，或需要连接多套总线，则需要3-4个网口。采购前按总线架构规划网口数量。



飞腾平台工控机能跑数控系统吗？



飞腾平台运行国产操作系统（如银河麒麟）的工控机可以承担HMI和数据采集角色。如果要直接运行软CNC做运动控制，需要确认运动控制软件是否有ARM架构版本以及是否支持飞腾CPU的指令集。目前部分国产运动控制软件已完成飞腾+麒麟适配，但选型前需要逐一验证软件兼容性。



总结



数控机床工控机选型的核心不是"选最贵的"，而是"选对的"。轴数决定CPU算力需求，插补周期决定实时性方案，总线类型决定接口配置，车间环境决定防护等级。如果已经确定了机床类型、运动轴数、伺服总线协议、操作系统和现场环境条件，可以根据这些参数进一步确认工控机配置，避免只按价格采购导致后期扩展困难和加工精度问题。
