污水处理厂工控机怎么选？按工艺段匹配测控需求与接口配置

污水处理厂工控机选型，不是"选一台参数高的工控机"就行。进水泵房需要液位和流量监测，生化反应池需要DO、pH和MLSS连续采集，污泥脱水车间面临高湿和腐蚀性气体环境——不同工艺段、不同部署位置的测控需求和环境条件差异很大。选型时如果只看CPU主频和内存容量，到货后可能发现串口数量不够连接仪表、防护等级不匹配现场腐蚀环境、或者缺少SCADA软件兼容的操作系统。真正要确认的是：每个工艺段需要什么I/O，不同区域需要什么防护等级，通信协议怎么选，以及多大规模的水厂需要什么配置档次。



一、污水处理厂为什么需要工控机



污水处理厂的自控系统通常采用"三层架构"：现场层（仪表和执行器）→控制层（PLC）→监控层（SCADA上位机）。工控机在污水厂承担的不是替代PLC做逻辑控制，而是三个角色：SCADA上位机（运行组态软件，显示工艺流程、报警管理和报表生成）、数据采集网关（通过串口和网口连接各类仪表和PLC，做协议转换和数据汇聚）、边缘计算节点（对水质参数和能耗数据做实时分析和优化决策）。



工控机与PLC在污水处理厂的功能边界：



维度	PLC	工控机
核心角色	现场逻辑控制（曝气、加药、回流泵启停）	SCADA上位机、数据采集网关、边缘计算
通信能力	原生支持1-2种协议	多串口多网口，可同时对接5种以上协议
数据处理	定点运算，存储容量有限	可运行数据库、组态软件、AI模型
人机交互	配HMI触摸屏，功能有限	可接多显示器，SCADA大屏展示
长期运行	7×24小时无风扇运行	7×24小时运行，需匹配防护等级



简单理解：PLC管"怎么控制"，工控机管"监控什么、采集什么、分析什么"。关于工控机能否承担部分PLC功能的讨论，可参考工控机能当PLC用吗？软PLC的实时性要求、硬件配置与工控机选型。



二、六大工艺段的测控需求与I/O规划





污水处理厂通常包含六个核心工艺段，每个段的测控参数和I/O需求差异明显。选型前需要先盘点每个段需要接入什么信号，再汇总到工控机的接口规划。



1. 进水泵房



核心测控参数：集水池液位（超声波液位计，AI）、进水流量（电磁流量计，AI）、水泵运行状态和故障信号（DI）、水泵启停控制（DO）、格栅前后液位差（AI）。这个段以模拟量采集和开关量控制为主，需要工控机配备隔离串口（连接Modbus RTU仪表）和数字量I/O。



2. 格栅与沉砂池



核心测控参数：格栅运行状态和过载报警（DI）、格栅启停和清渣控制（DO）、沉砂池搅拌器状态（DI）、压差监测（AI）。这个段I/O点数不多，但需要定时控制和设备联动，工控机主要承担状态监控和数据记录。



3. 生化反应池（核心段）



核心测控参数：溶解氧DO（AI，最关键参数）、MLSS污泥浓度（AI）、pH值（AI）、ORP氧化还原电位（AI）、曝气量（AI/AO）、搅拌器/推流器状态和控制（DI/DO）、内回流泵控制（DO）、外回流泵控制（DO）、加药泵控制（AO）。生化段是I/O点数最密集的工艺段，一台工控机可能需要接入20-40个AI点和10-20个DO点，还需要多串口连接在线分析仪表。



4. 二次沉淀池



核心测控参数：泥位（AI）、刮泥机运行状态和扭矩（DI/AI）、回流污泥流量（AI）、剩余污泥流量（AI）、出水浊度（AI）。这个段以监测为主，控制量较少。



5. 消毒与出水



核心测控参数：余氯（AI）、出水流量（AI）、出水pH（AI）、出水COD/氨氮在线分析仪（Modbus RTU）、紫外灯管状态（DI）、加氯/加药控制（AO）。出水在线监测数据通常需要上报环保监管平台，工控机需要做断线缓存和数据补传。



6. 污泥处理



核心测控参数：污泥池液位（AI）、脱水机运行状态和故障（DI）、加药泵控制（AO）、泥饼流量（AI）、污泥储罐液位（AI）。污泥脱水车间环境恶劣（高湿、腐蚀性气体、振动），工控机防护等级要求最高。

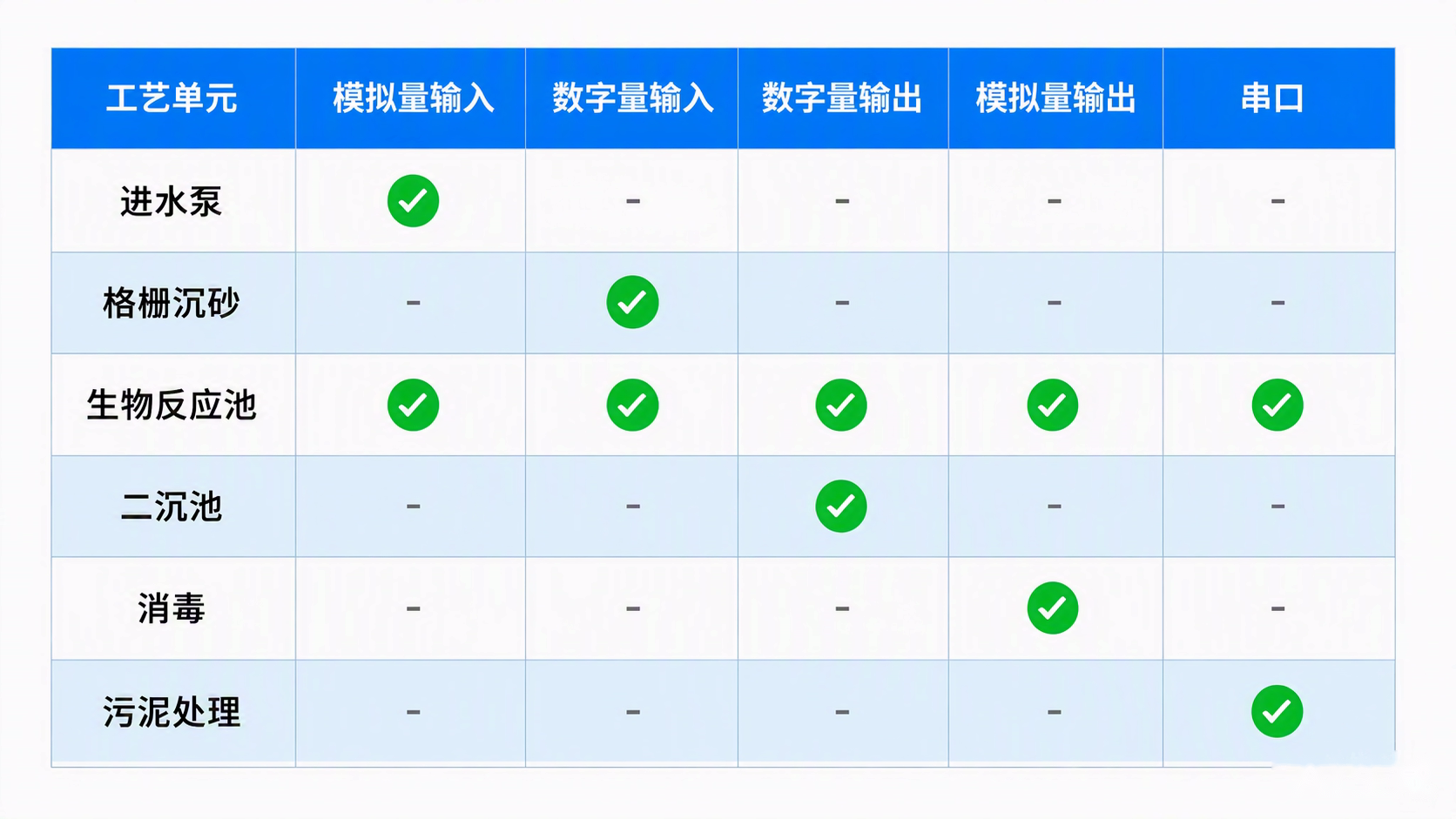

三、工艺段×测控参数×I/O类型对照表



将六大工艺段的I/O需求汇总，可以估算整厂工控机的接口配置总量。以下为中型污水处理厂（日处理量5-10万吨）的典型I/O点数参考：



工艺段	AI点数	DI点数	DO点数	AO点数	串口仪表	典型协议
进水泵房	4-8	8-16	4-8	0-2	2-4	Modbus RTU
格栅沉砂	2-4	6-12	4-6	0	1-2	Modbus RTU
生化反应池	12-24	16-32	8-16	4-8	4-8	Modbus RTU/TCP
二次沉淀池	4-8	6-12	2-4	0	1-2	Modbus RTU
消毒出水	4-6	4-8	2-4	1-2	2-4	Modbus RTU
污泥处理	3-6	6-12	4-8	1-2	1-2	Modbus RTU
合计	29-56	46-92	24-46	6-14	11-22	-



从表中可以看出，中型污水厂的工控机需要对接11-22台串口仪表，这意味着至少需要4-8个隔离串口（一条RS-485总线可挂载多个同协议设备，但不同波特率或不同协议的设备需要分总线部署）。关于串口与网口的详细配置方案，可参考工控机多网口与串口配置实战：工业现场通讯架构怎么搭。



四、污水处理厂环境分区与工控机防护等级选型





污水处理厂不同区域的温湿度、腐蚀性气体和振动环境差异极大。工控机部署位置直接决定防护等级和散热方式选择，这是选型中最容易被忽略的环节。



区域一：中控室（空调环境）



环境特征：温度20-25℃（空调控制），湿度40-60%，无腐蚀性气体，无粉尘。这是最友好的部署环境，标准上架式或嵌入式工控机即可满足要求，不需要特殊防护等级。中控室通常部署2台工控机做双机冗余，运行SCADA组态软件。



区域二：现场控制柜（地下管廊/泵房）



环境特征：温度0-45℃，湿度60-90%，存在硫化氢等腐蚀性气体，偶发振动。此区域工控机需要IP54及以上防护，推荐无风扇散热设计，外壳具备防腐涂层。通常部署在现场控制柜内，通过柜内风扇循环散热或无风扇传导散热。



区域三：曝气池旁（高湿腐蚀环境）



环境特征：温度-10-50℃，湿度80-100%，持续暴露于水蒸气和腐蚀性气体，鼓风机产生持续低频振动。此区域工控机需要IP65防护，必须采用无风扇全密闭设计，接口处需密封处理。不建议在此区域直接部署工控机，优先将工控机部署在附近的独立控制室或正压柜内。



区域四：污泥脱水车间（最恶劣环境）



环境特征：温度-10-50℃，湿度85-100%，高浓度腐蚀性气体（硫化氢、氨气），脱水机产生明显振动，PAM药剂可能溅射。此区域工控机需要IP65/IP67防护，无风扇全密闭设计，抗振等级需达到5-500Hz/1Grms以上，外壳需316不锈钢或防腐涂层。

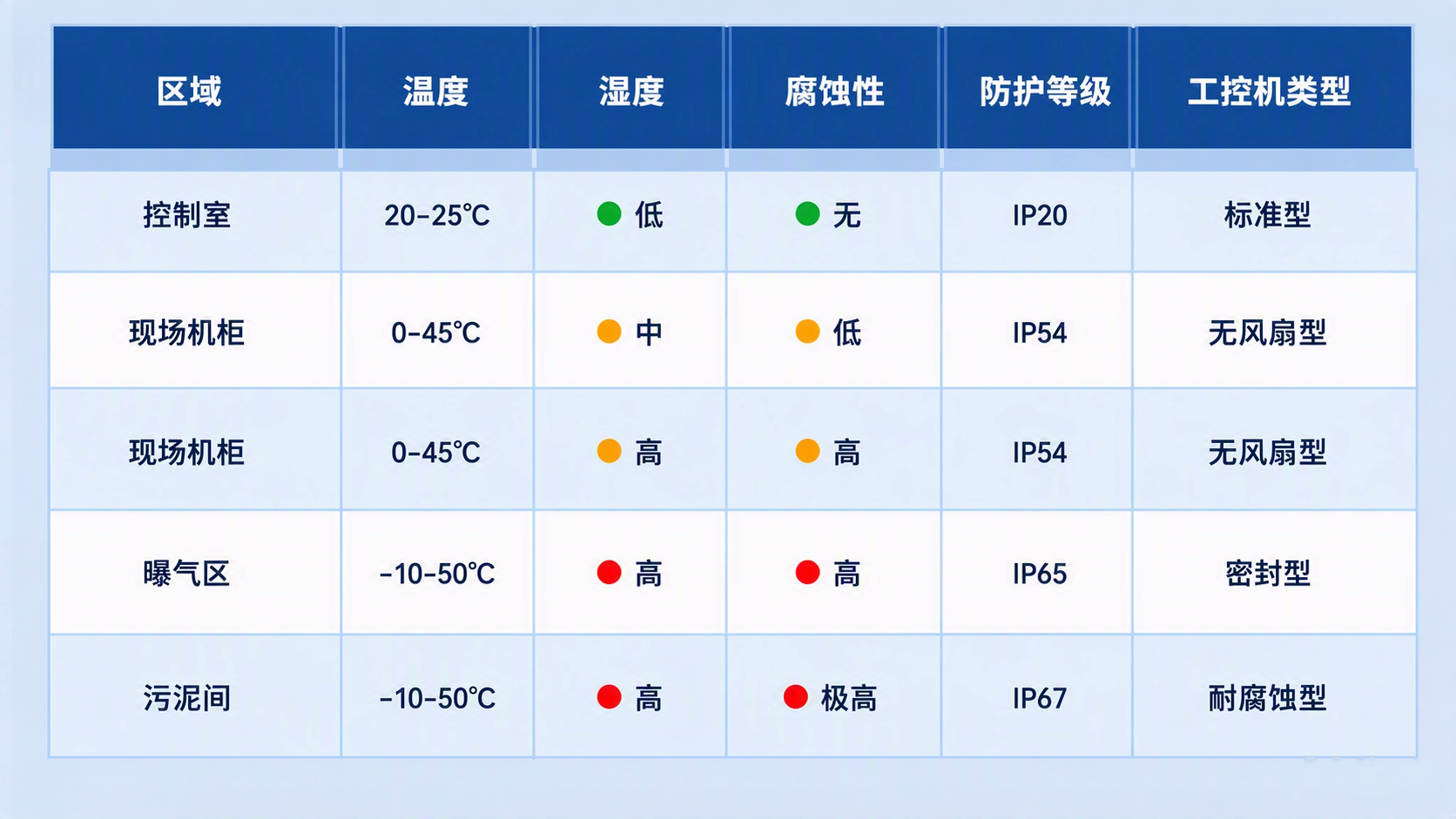

环境分区	温度范围	湿度	腐蚀性	振动	最低防护	推荐机型
中控室	20-25℃	40-60%	无	无	IP20	标准上架式工控机
现场控制柜	0-45℃	60-90%	轻微	轻微	IP54	无风扇嵌入式工控机
曝气池旁	-10-50℃	80-100%	强	中等	IP65	无风扇全密闭工控机
污泥脱水车间	-10-50℃	85-100%	极强	明显	IP65/IP67	无风扇全密闭+防腐涂层



关于防护等级的详细选型标准，可参考工控机防护等级怎么选？IP54、IP65和IP67对应哪些工业环境。宽温运行能力方面的要求，可参考工控机宽温参数怎么看？-40℃到70℃运行背后的元器件与测试逻辑。



五、污水处理厂通信协议选型决策



污水处理厂仪表和设备种类多，通信协议也多样。工控机需要同时对接多种协议的设备，协议选型直接影响硬件接口规划。



协议	适用设备	硬件接口	实时性	选型确认点
Modbus RTU	在线分析仪、液位计、流量计	RS-485串口	秒级	串口数量、隔离要求、波特率
Modbus TCP	PLC、智能仪表、网关	标准网口	百毫秒级	网口数量、并发连接数
PROFINET	西门子PLC、分布式I/O	标准网口（RT）	毫秒级	PLC品牌匹配、网卡兼容性
OPC UA	SCADA与MES对接	标准网口	秒级	CPU核心数、内存容量
MQTT	数据上报环保平台	标准网口	秒级	网络稳定性、断线缓存



协议选型的核心逻辑：现场仪表优先走Modbus RTU（成本低、仪表普遍支持），PLC通信走Modbus TCP或PROFINET（取决于PLC品牌），数据上报走OPC UA或MQTT。工控机需要配备的接口组合通常是：4-8个隔离串口+2-4个网口。关于通信协议的系统选型方法，可参考工控机要支持哪些通信协议？Modbus、Profinet与EtherCAT的硬件接口与选型。



六、SCADA与工控机集成方案



污水处理厂的SCADA系统通常采用分层部署：中控室工控机运行SCADA组态软件（如WinCC、iFIX、组态王），通过工业以太网与各现场PLC通信，采集全厂实时数据并做工艺流程显示、报警管理和报表生成。现场工控机或边缘网关做协议转换和数据汇聚后上传。

SCADA部署对工控机配置的核心要求：



• CPU：SCADA软件实时渲染工艺画面和数据处理，建议4核及以上，中型厂8核更稳妥
• 内存：组态软件+历史数据库运行建议不低于8GB，大型厂16GB
• 存储：历史数据长期存储，建议SSD 256GB以上，并配RAID1冗余
• 显示输出：中控室需多屏异显（工艺总览+报警列表+趋势曲线），需确认DisplayPort或HDMI接口数量
• 操作系统：需匹配SCADA软件兼容性，Windows IoT Enterprise最普遍，国产化项目需确认麒麟/UOS兼容性



关于操作系统的详细选型，可参考工控机操作系统怎么选？Windows、Linux与国产系统的工业适配对比。



七、不同规模污水处理厂的工控机配置推荐



规模	日处理量	工控机部署	CPU	内存	串口	网口	防护
小型	≤2万吨	1台上位机	4核	8GB	4口	2口	IP54
中型	2-10万吨	2台冗余上位机+现场网关	4-8核	8-16GB	6-8口	3-4口	IP54/IP65
大型	>10万吨	双机热备+分布式采集	8核以上	16GB+	8口+扩展	4口+	按分区选型



小型厂可以一台工控机同时承担SCADA上位机和数据采集网关功能。中型厂建议分开部署：中控室2台工控机做冗余运行SCADA，现场1-2台嵌入式工控机做协议转换和数据汇聚。大型厂需要分布式架构：中控室双机热备，各工艺段现场控制柜内各部署一台嵌入式工控机做边缘采集。关于设备联网的系统方案，可参考设备联网为什么要先配一台工业控制计算机？。



八、工控机选型决策流程



污水处理厂工控机选型建议按以下五步推进：



1. 盘点工艺段I/O需求：按六大工艺段统计AI/DI/DO/AO点数和串口仪表数量，汇总接口总量
2. 确认部署位置与环境等级：标注每台工控机的部署区域，对照环境分区表确认防护等级和散热方式
3. 规划通信协议与接口：按设备协议类型分配串口和网口，确认是否需要PCIe扩展卡
4. 匹配SCADA软件配置：按组态软件兼容性确认操作系统，按数据量和画面复杂度确认CPU和内存
5. 确认规模与冗余方案：按处理规模选择单机/双机/分布式部署，大型厂需确认数据存储和断线缓存方案



九、采购检查清单



序号	检查项	确认要点
1	串口数量	≥4口隔离串口，中型厂6-8口，确认RS-485隔离和波特率
2	网口数量	≥2口，多协议场景3-4口，确认是否需要VLAN隔离
3	防护等级	按部署区域确认IP20/IP54/IP65，污泥车间需确认防腐涂层
4	散热方式	现场控制柜优先无风扇，中控室可上有风扇机型
5	CPU核心数	小型厂≥4核，中大型厂≥8核（SCADA渲染+数据处理）
6	内存容量	≥8GB，大型厂≥16GB（组态软件+历史数据库）
7	存储方案	SSD≥256GB，大型厂配RAID1冗余，确认断电保护
8	操作系统	确认SCADA软件兼容性，国产化项目确认麒麟/UOS驱动适配
9	显示输出	中控室需多屏异显，确认DP/HDMI/VGA接口数量
10	认证与宽温	3C认证必备，现场部署需确认宽温范围（-10至50℃）



十、常见选型错误与规避



• 串口数量不足：只配2个串口连接10台以上仪表，导致总线挂载过多设备引起通信延迟。规避方法：按仪表分组规划串口，同协议同波特率的设备可共用一条总线，但单总线挂载不超过8台。
• 防护等级不匹配：在污泥脱水车间部署IP20标准工控机，3-6个月内因腐蚀和潮湿导致主板故障。规避方法：按环境分区表选型，恶劣环境必须选无风扇全密闭+IP65以上。
• 忽视断线缓存：出水在线监测数据需要上报环保平台，网络中断时数据丢失导致合规风险。规避方法：确认工控机或边缘网关具备本地缓存和断线补传功能。
• SCADA软件兼容性未确认：采购国产化工控机后发现组态软件不支持麒麟系统。规避方法：采购前确认SCADA软件与操作系统和驱动的兼容性矩阵。
• 冗余方案缺失：中型厂仅部署1台上位机，故障时全厂监控中断。规避方法：中型厂及以上建议双机冗余，确认热备切换时间。



如果已经确定了处理规模、工艺段I/O总量、部署位置环境等级和SCADA软件兼容性要求，可以根据这些条件进一步确认工控机的CPU平台、串口网口数量、防护等级和操作系统配置，避免只按价格采购导致后期扩展困难或现场防护不达标。
